以太网信号质量问题之收发器驱动偏置电阻的处理VIP专享

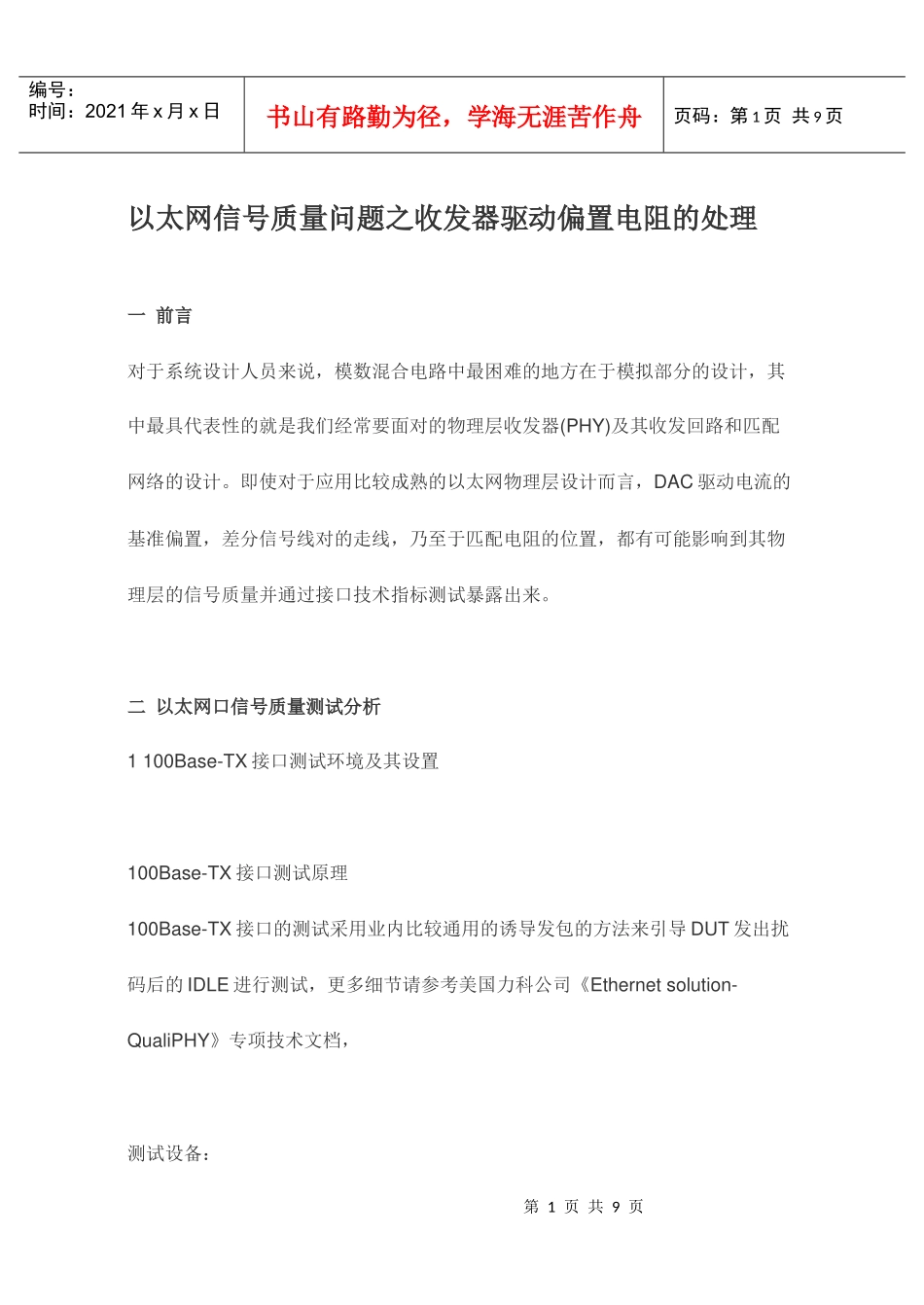

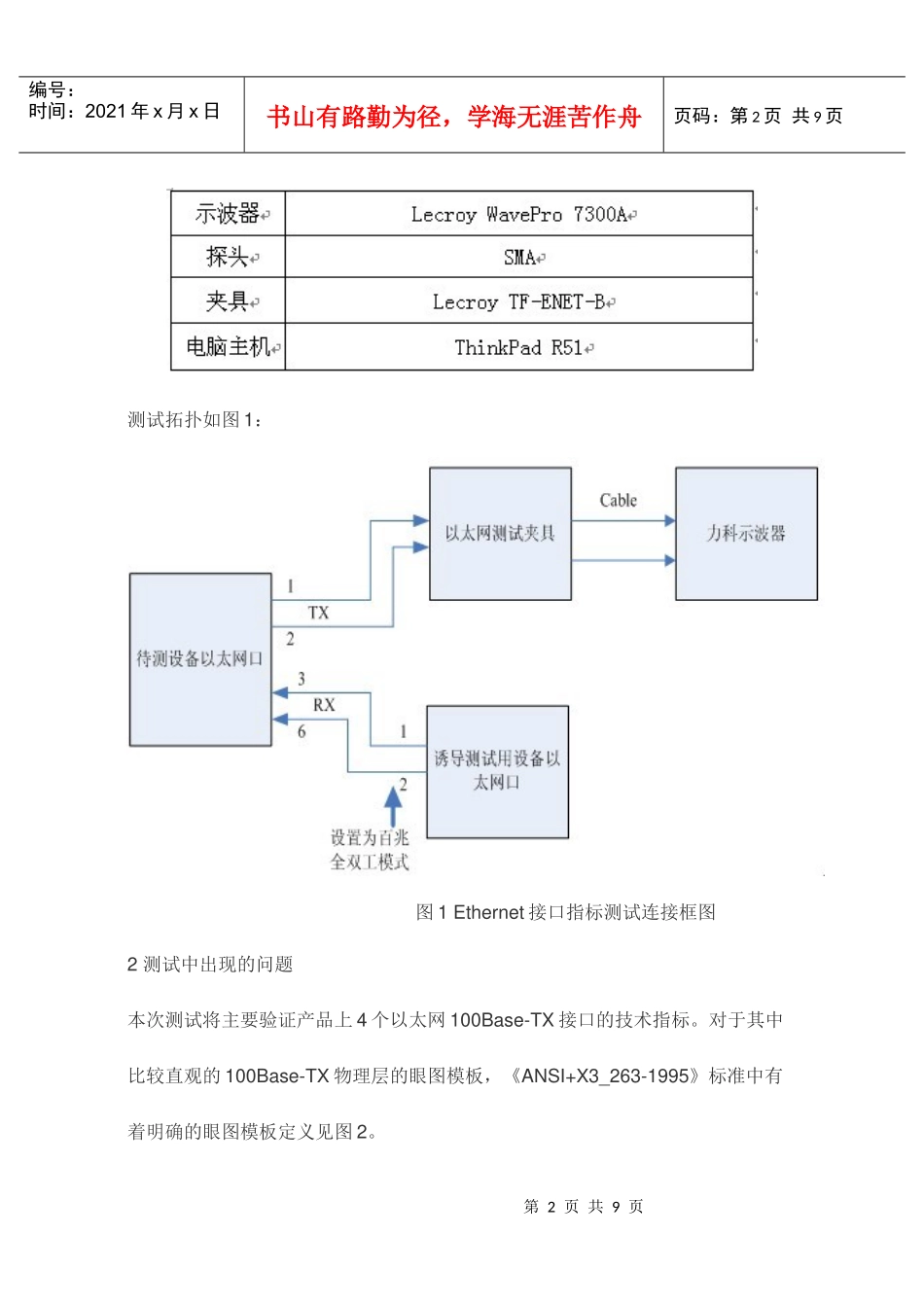

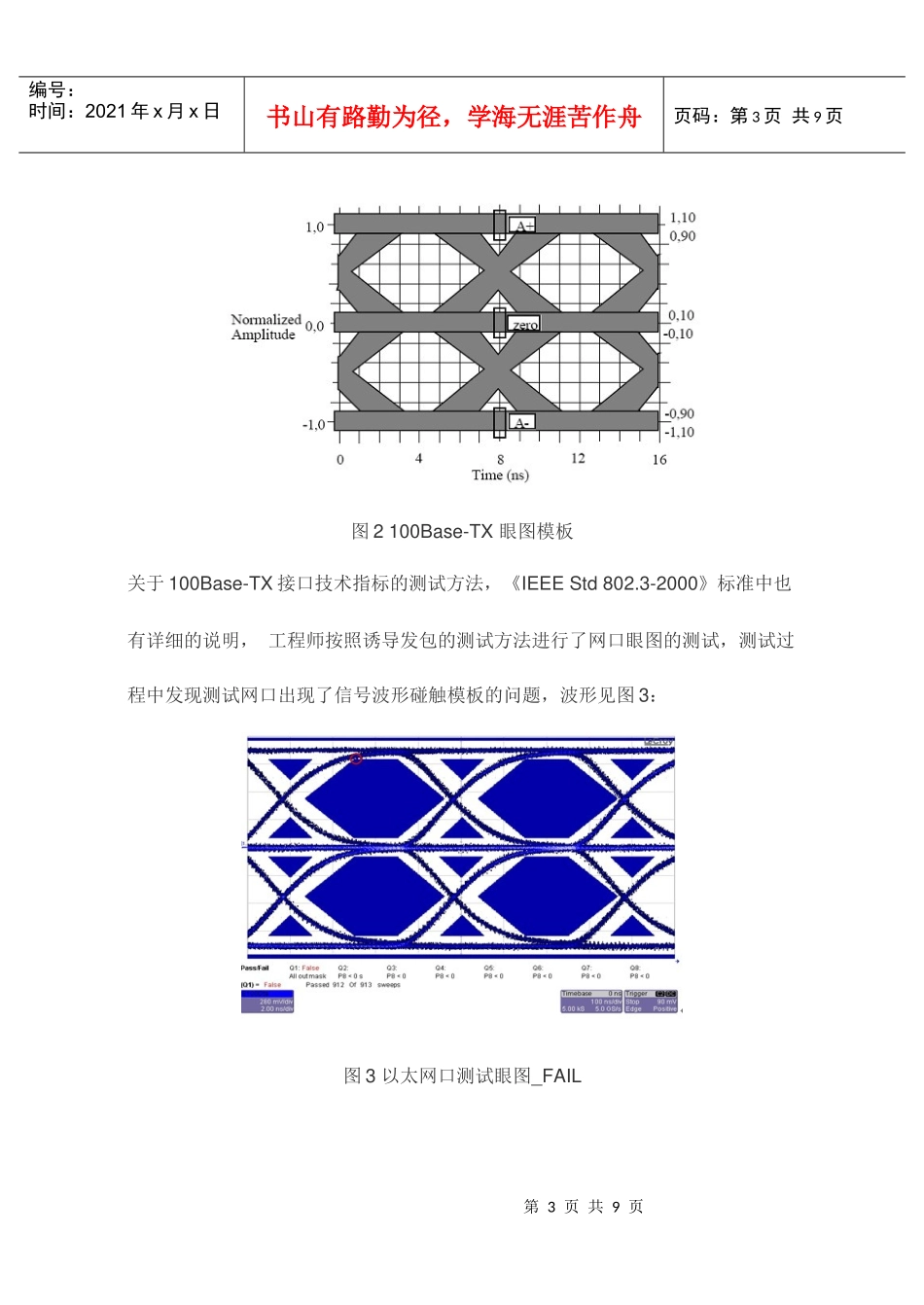

第 1 页 共 9 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 1 页 共 9 页以太网信号质量问题之收发器驱动偏置电阻的处理一 前言对于系统设计人员来说，模数混合电路中最困难的地方在于模拟部分的设计，其中最具代表性的就是我们经常要面对的物理层收发器(PHY)及其收发回路和匹配网络的设计。即使对于应用比较成熟的以太网物理层设计而言，DAC 驱动电流的基准偏置，差分信号线对的走线，乃至于匹配电阻的位置，都有可能影响到其物理层的信号质量并通过接口技术指标测试暴露出来。二 以太网口信号质量测试分析1 100Base-TX 接口测试环境及其设置100Base-TX 接口测试原理100Base-TX 接口的测试采用业内比较通用的诱导发包的方法来引导 DUT 发出扰码后的 IDLE 进行测试，更多细节请参考美国力科公司《Ethernet solution-QualiPHY》专项技术文档， 测试设备： 第 2 页 共 9 页第 1 页 共 9 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 2 页 共 9 页测试拓扑如图 1： 图 1 Ethernet 接口指标测试连接框图2 测试中出现的问题本次测试将主要验证产品上 4 个以太网 100Base-TX 接口的技术指标。对于其中比较直观的 100Base-TX 物理层的眼图模板，《ANSI+X3_263-1995》标准中有着明确的眼图模板定义见图 2。第 3 页 共 9 页第 2 页 共 9 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 3 页 共 9 页图 2 100Base-TX 眼图模板关于 100Base-TX 接口技术指标的测试方法，《IEEE Std 802.3-2000》标准中也有详细的说明， 工程师按照诱导发包的测试方法进行了网口眼图的测试，测试过程中发现测试网口出现了信号波形碰触模板的问题，波形见图 3：图 3 以太网口测试眼图_FAIL第 4 页 共 9 页第 3 页 共 9 页编号：时间：2021 年 x 月 x 日书山有路勤为径，学海无涯苦作舟页码：第 4 页 共 9 页3 问题分析解决从眼图初步分析来看，发送信号的幅度应该是满足要求的。但是可以明显的发现信号边沿还是比较缓，而且从单个波形来看边沿有不单调的问题。方案的原厂是一家通讯业内专注于 IP 宽带解决方案的国际型大公司，其以太网模块部分应该经过详细验证过。最大的可能是二次开发过程中板级系统设计时的一些关键技术参数的配合问题。工程师在进行了信号幅度以及...
