专用汽车第五章

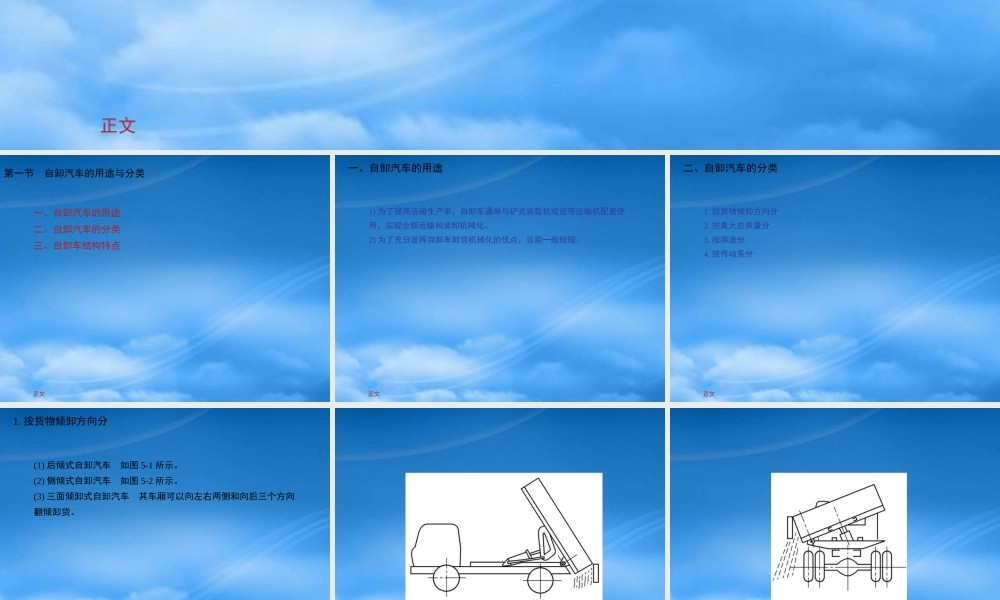

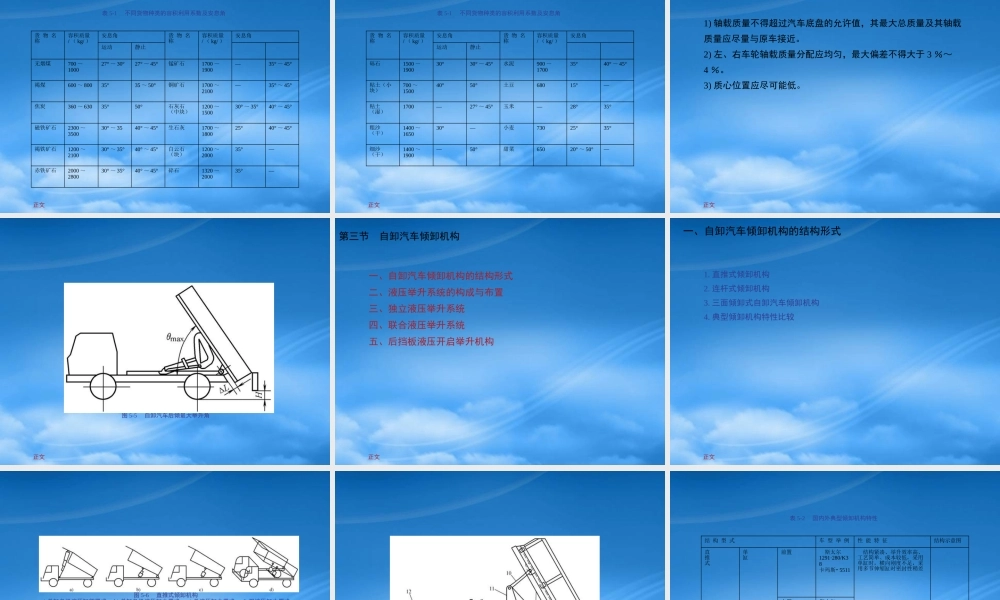

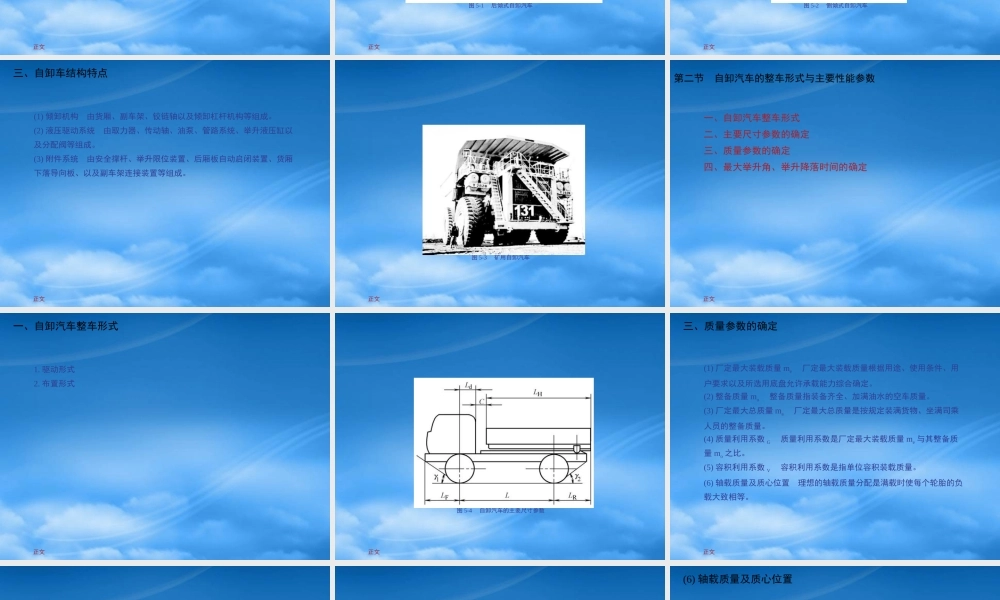

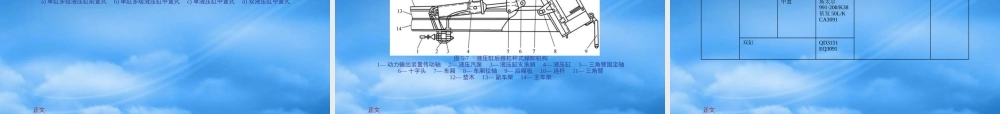

正文第五章 自 卸 汽 车第一节 自卸汽车的用途与分类第二节 自卸汽车的整车形式与主要性能参数第三节 自卸汽车倾卸机构第四节 自卸汽车车厢的结构第五节 高位自卸汽车第六节 半挂自卸汽车第七节 自卸汽车的维护与故障排除正文第一节 自卸汽车的用途与分类一、自卸汽车的用途二、自卸汽车的分类三、自卸车结构特点正文一、自卸汽车的用途1) 为了提高运输生产率，自卸车通常与铲式装载机或皮带运输机配套使用，实现全部运输和装卸机械化。2) 为了充分发挥自卸车卸货机械化的优点，运距一般较短。正文二、自卸汽车的分类1. 按货物倾卸方向分2. 按最大总质量分3. 按用途分4. 按传动系分正文1. 按货物倾卸方向分(1) 后倾式自卸汽车 如图 5-1 所示。(2) 侧倾式自卸汽车 如图 5-2 所示。(3) 三面倾卸式自卸汽车 其车厢可以向左右两侧和向后三个方向翻倾卸货。正文图 5-1 后倾式自卸汽车正文图 5-2 侧倾式自卸汽车正文三、自卸车结构特点(1) 倾卸机构 由货厢、副车架、铰链轴以及倾卸杠杆机构等组成。(2) 液压驱动系统 由取力器、传动轴、油泵、管路系统、举升液压缸以及分配阀等组成。(3) 附件系统 由安全撑杆、举升限位装置、后厢板自动启闭装置、货厢下落导向板、以及副车架连接装置等组成。正文图 5-3 矿用自卸汽车正文第二节 自卸汽车的整车形式与主要性能参数一、自卸汽车整车形式二、主要尺寸参数的确定三、质量参数的确定四、最大举升角、举升降落时间的确定正文一、自卸汽车整车形式1. 驱动形式2. 布置形式正文图 5-4 自卸汽车的主要尺寸参数正文三、质量参数的确定(1) 厂定最大装载质量 me 厂定最大装载质量根据用途、使用条件、用户要求以及所选用底盘允许承载能力综合确定。(2) 整备质量 mo 整备质量指装备齐全、加满油水的空车质量。(3) 厂定最大总质量 ma 厂定最大总质量是按规定装满货物、坐满司乘人员的整备质量。(4) 质量利用系数 G 质量利用系数是厂定最大装载质量 me 与其整备质量 mo 之比。(5) 容积利用系数 V 容积利用系数是指单位容积装载质量。(6) 轴载质量及质心位置 理想的轴载质量分配是满载时使每个轮胎的负载大致相等。正文表 5-1 不同货物种类的容积利用系数及安息角货 物 名 称容积质量/ （ kg/ ）安息角货 物 名 称容积质量/ （ kg/ ）安息角运动静止无烟煤700 ～100027° ～ 30°27° ～ 45°锰矿石1700 ～1900—35° ～ 45°...
