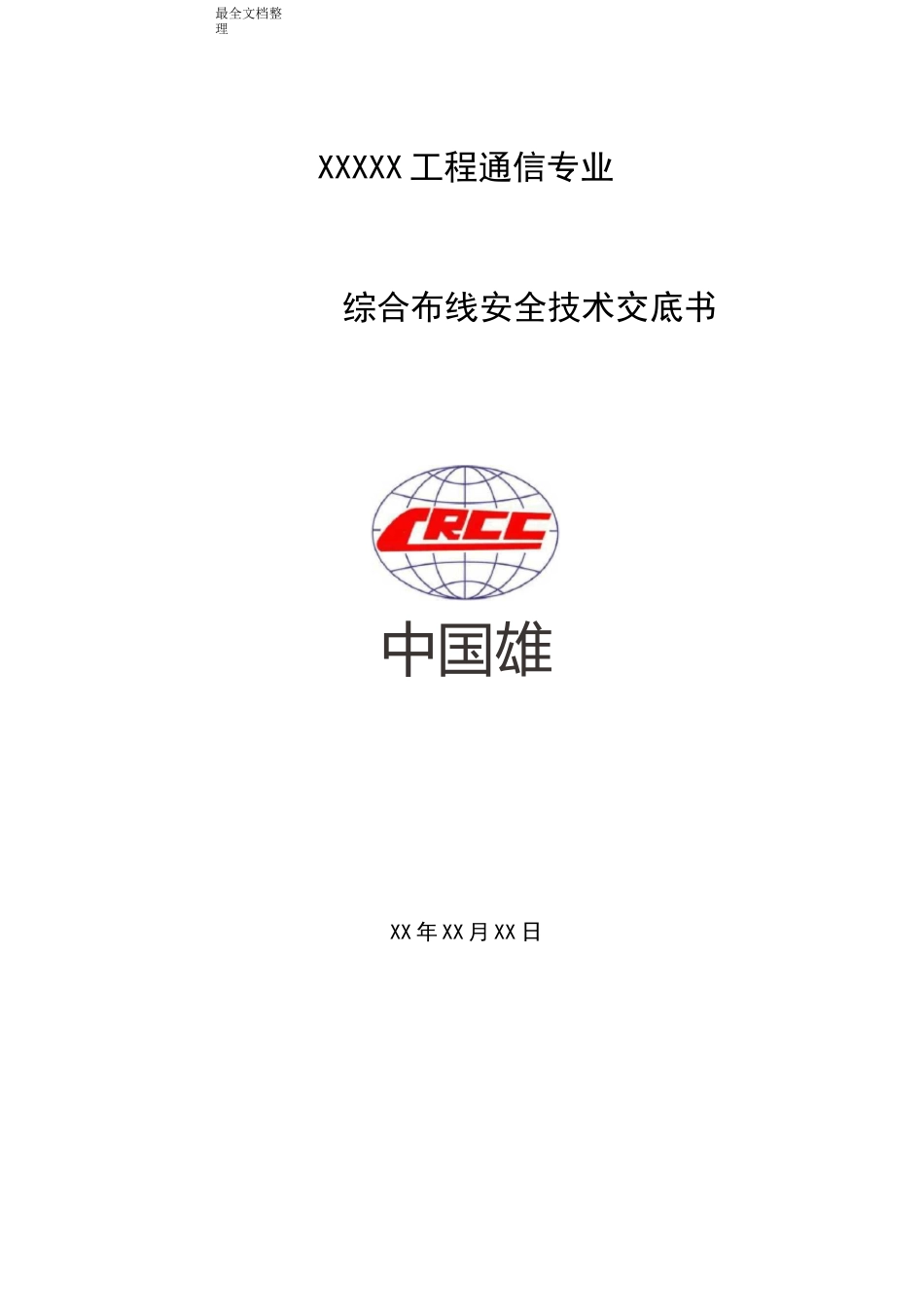

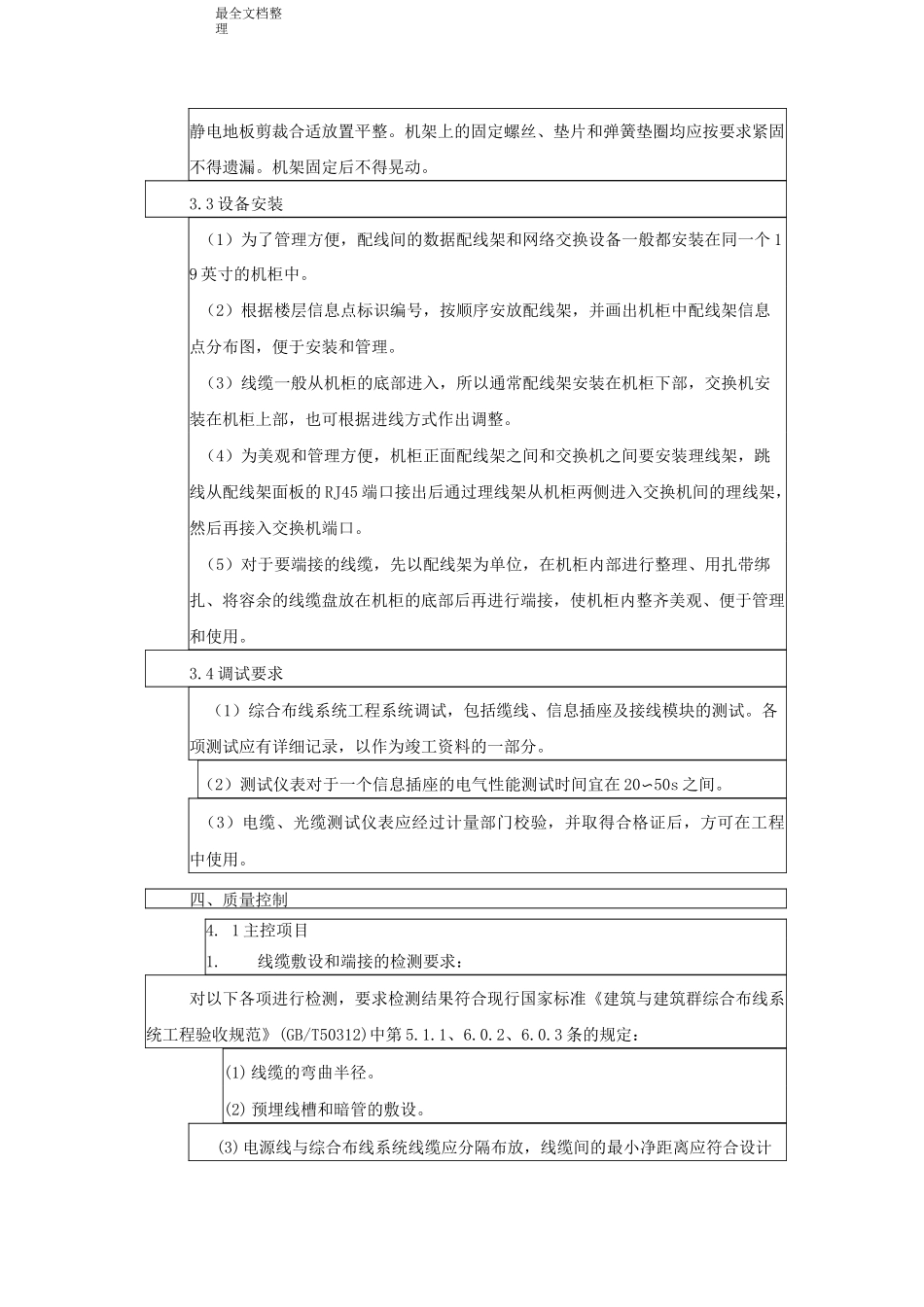

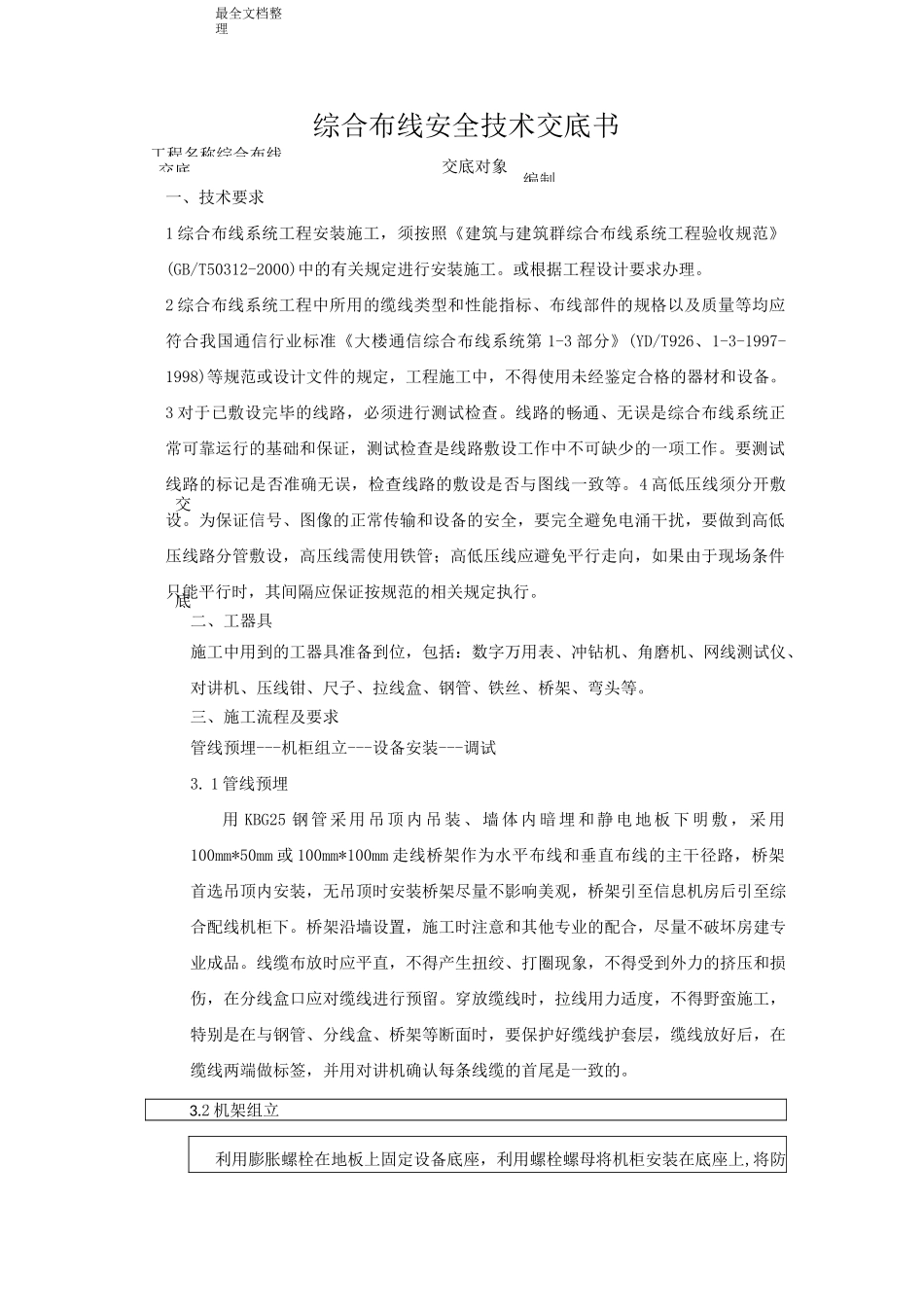

最全文档整理XXXXX 工程通信专业综合布线安全技术交底书中国雄XX 年 XX 月 XX 日工程名称综合布线编制交底交底最全文档整理综合布线安全技术交底书交底对象一、技术要求1 综合布线系统工程安装施工，须按照《建筑与建筑群综合布线系统工程验收规范》(GB/T50312-2000)中的有关规定进行安装施工。或根据工程设计要求办理。2 综合布线系统工程中所用的缆线类型和性能指标、布线部件的规格以及质量等均应符合我国通信行业标准《大楼通信综合布线系统第 1-3 部分》(YD/T926、1-3-1997-1998)等规范或设计文件的规定，工程施工中，不得使用未经鉴定合格的器材和设备。3 对于已敷设完毕的线路，必须进行测试检查。线路的畅通、无误是综合布线系统正常可靠运行的基础和保证，测试检查是线路敷设工作中不可缺少的一项工作。要测试线路的标记是否准确无误，检查线路的敷设是否与图线一致等。4 高低压线须分开敷设。为保证信号、图像的正常传输和设备的安全，要完全避免电涌干扰，要做到高低压线路分管敷设，高压线需使用铁管；高低压线应避免平行走向，如果由于现场条件只能平行时，其间隔应保证按规范的相关规定执行。二、工器具施工中用到的工器具准备到位，包括：数字万用表、冲钻机、角磨机、网线测试仪、对讲机、压线钳、尺子、拉线盒、钢管、铁丝、桥架、弯头等。三、施工流程及要求管线预埋---机柜组立---设备安装---调试3. 1 管线预埋用 KBG25 钢 管 采 用 吊 顶 内 吊 装 、 墙 体 内 暗 埋 和 静 电 地 板 下 明 敷 ， 采 用100mm*50mm 或 100mm*100mm 走线桥架作为水平布线和垂直布线的主干径路，桥架首选吊顶内安装，无吊顶时安装桥架尽量不影响美观，桥架引至信息机房后引至综合配线机柜下。桥架沿墙设置，施工时注意和其他专业的配合，尽量不破坏房建专业成品。线缆布放时应平直，不得产生扭绞、打圈现象，不得受到外力的挤压和损伤，在分线盒口应对缆线进行预留。穿放缆线时，拉线用力适度，不得野蛮施工，特别是在与钢管、分线盒、桥架等断面时，要保护好缆线护套层，缆线放好后，在缆线两端做标签，并用对讲机确认每条线缆的首尾是一致的。3.2 机架组立利用膨胀螺栓在地板上固定设备底座，利用螺栓螺母将机柜安装在底座上,将防最全文档整理静电地板剪裁合适放置平整。机架上的固定螺丝、垫片和弹簧垫圈均应按要求紧固不得遗漏。机架固定后不得晃动。3.3 设备安装（1）为了管理方便，配线间的...
