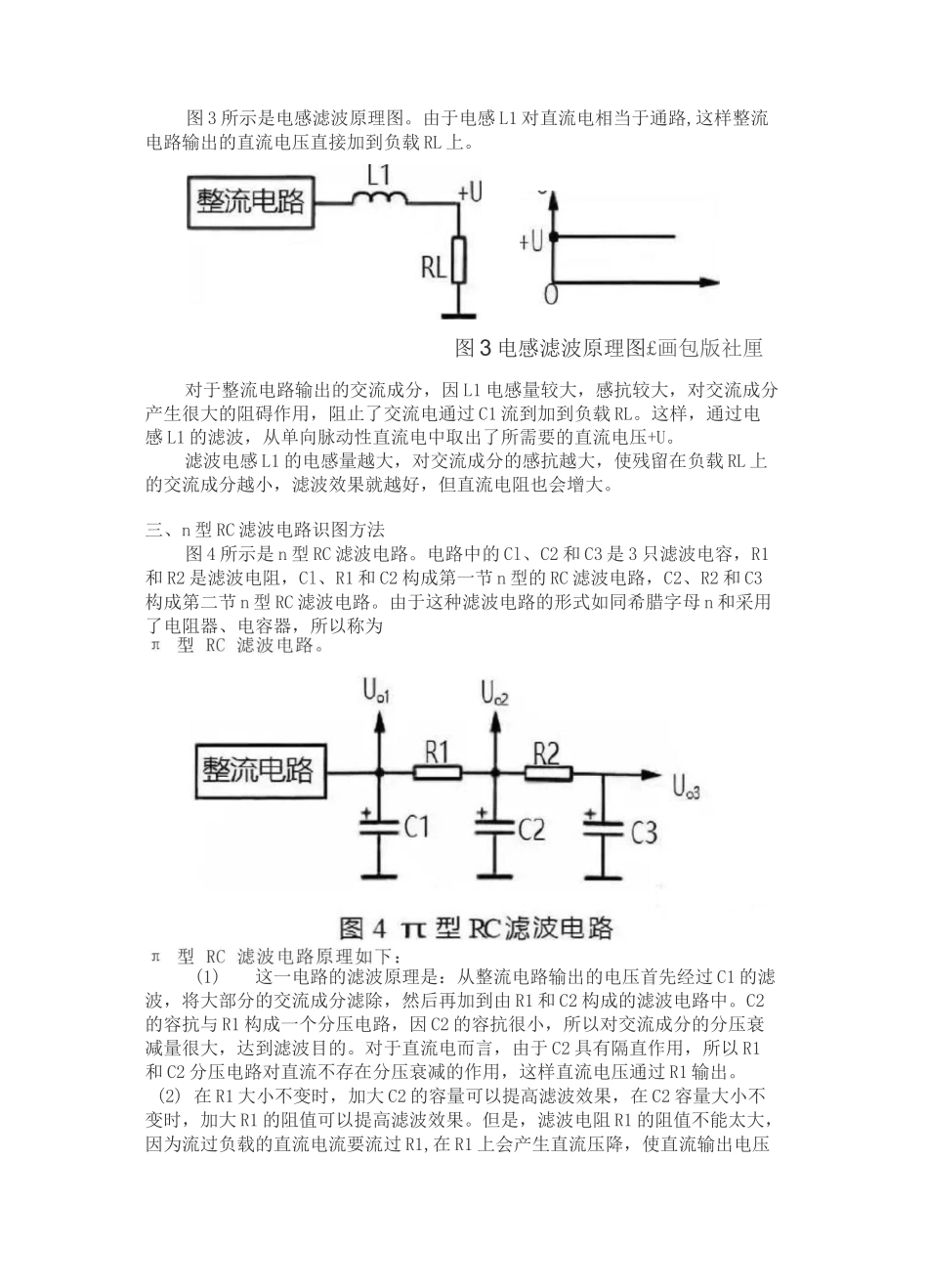

在整流电路输出的电压是单向脉动性电压，不能直接给电子电路使用。所以要对输出的电压进行滤波，消除电压中的交流成分，成为直流电后给电子电路使用。在滤波电路中，主要使用对交流电有特殊阻抗特性的器件，如：电容器、电感器。本文对其各种形式的滤波电路进行分析。一、滤波电路种类滤波电路主要有下列几种：电容滤波电路，这是最基本的滤波电路；n 型RC 滤波电路；n 型 LC 滤波电路；电子滤波器电路。二、滤波原理1.单向脉动性直流电压的特点如图 1(a)所示。是单向脉动性直流电压波形，从图中可以看出，电压的方向性无论在何时都是一致的，但在电压幅度上是波动的，就是在时间轴上，电压呈现出周期性的变化，所以是脉动性的。但根据波形分解原理可知，这一电压可以分解一个直流电压和一组频率不同的交流电压，如图 1(b)所示。在图 1(b)中，虚线部分是单向脉动性直流电压 U。中的直流成分，实线部分是 UO 中的交流成分。2.电容滤波原理根据以上的分析，由于单向脉动性直流电压可分解成交流和直流两部分。在电源电路的滤波电路中，利用电容器的“隔直通交”的特性和储能特性，或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。图 2 所示是电容滤波原理图。图 2(a)为整流电路的输出电路。交流电压经整流电路之后输出的是单向脉动性直流电，即电路中的 UO。图 2(b)为电容滤波电路。由于电容 C1 对直流电相当于开路，这样整流电路输出的直流电压不能通过 C1 到地，只有加到负载 RL 图为 RL 上。对于整流电路输出的交流成分，因 C1 容量较大，容抗较小，交流成分通过 C1 流到地端，而不能加到负载 RL。这样，通过电容 C1 的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。UU00图 1 单向脉动性电圧的分解u0aUUo流电+C10(b)¥«RL1滤波电容 ci 的容量越大，对交流成分的容抗越小，使残留在负载 RL 上的交流成分越小，滤波效果就越好。3.电感滤波原理图 2 电容滤波原理图rw\电路fl图 3 所示是电感滤波原理图。由于电感 L1 对直流电相当于通路,这样整流电路输出的直流电压直接加到负载 RL 上。图 3 电感滤波原理图£画包版社厘对于整流电路输出的交流成分，因 L1 电感量较大，感抗较大，对交流成分产生很大的阻碍作用，阻止了交流电通过 C1 流到加到负载 RL。这样，通过电感 L1 的滤波，从单向脉动性直流电中取出了所需要的直流电压+U。滤波电感 L1 的电感量越大，对交流成分的...
