基于Cisco_Packet_Tracer模拟器教学项目二

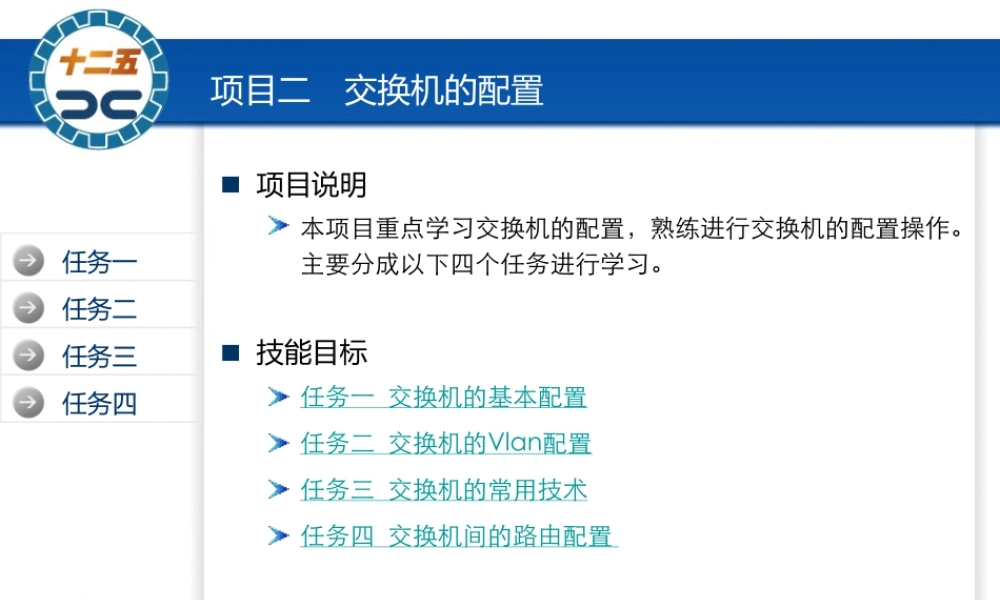

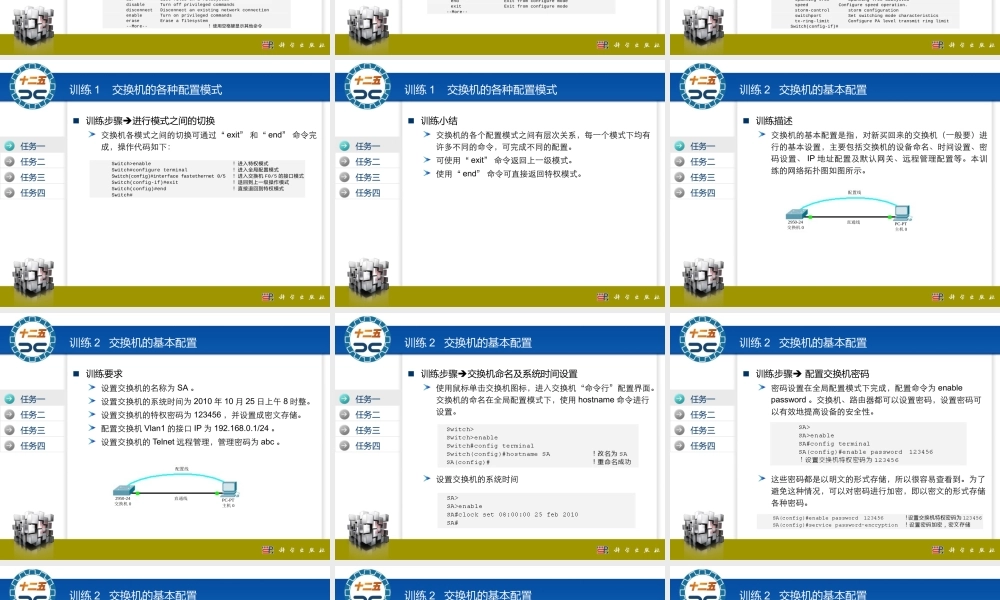

任务一任务二任务三任务四项目二 交换机的配置项目说明本项目重点学习交换机的配置，熟练进行交换机的配置操作。主要分成以下四个任务进行学习。技能目标任务一 交换机的基本配置任务二 交换机的Vlan配置任务三 交换机的常用技术任务四 交换机间的路由配置 任务一任务二任务三任务四任务一 交换机的基本配置任务描述交换机的基本配置主要有：给设备命名、登录信息、设置特权密码、 VTY 密码及 Telnet 管理、端口配置等。本任务分成以下三个训练进行学习。训练1 交换机的各种配置模式。训练2 交换机的基本配置。训练3 交换机的端口配置。任务一任务二任务三任务四训练 1 交换机的各种配置模式训练描述交换机的配置模式有许多，主要包括用户配置模式、特权模式、全局配置模式、端口配置模式和 VLAN 配置模式等。熟练进行各种配置模式的进入与切换，了解各种模式下的配置命令，将为以后的学习打下良好的基础。训练要求在工作区添加一台交换机，使用交换机管理的“命令行”界面进行操作。了解交换机的各种配置模式。掌握各种配置模式之间的切换方法。掌握交换机 IOS 的基本操作命令。任务一任务二任务三任务四训练 1 交换机的各种配置模式训练步骤查看用户配置模式下的基本命令。 当进入交换机的“命令行”界面时，按一下键盘上的回车键就进入了交换机的用户配置模式。在该模式下的提示符为“ >” ，在该模式下可用的命令比较少，可以使用“？”命令显示出该模式下的所有命令： Switch> Switch>? Exec commands: <1-99> Session number to resume connect Open a terminal connection disable Turn off privileged commands disconnect Disconnect an existing network connection enable Turn on privileged commands exit Exit from the EXEC logout Exit from the EXEC ping Send echo messages resume Resume an active network connection show Show running system information telnet Open a telnet connection terminal Set terminal line parameters traceroute Trace route to destination Switch> 任务一任务二任务三任务四训练 1 交换机的各种配置模式训练步骤查看特权模式下基本命令特权模式下可对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。在用户配置模式下键入“ enable” 命令进入特权模...
