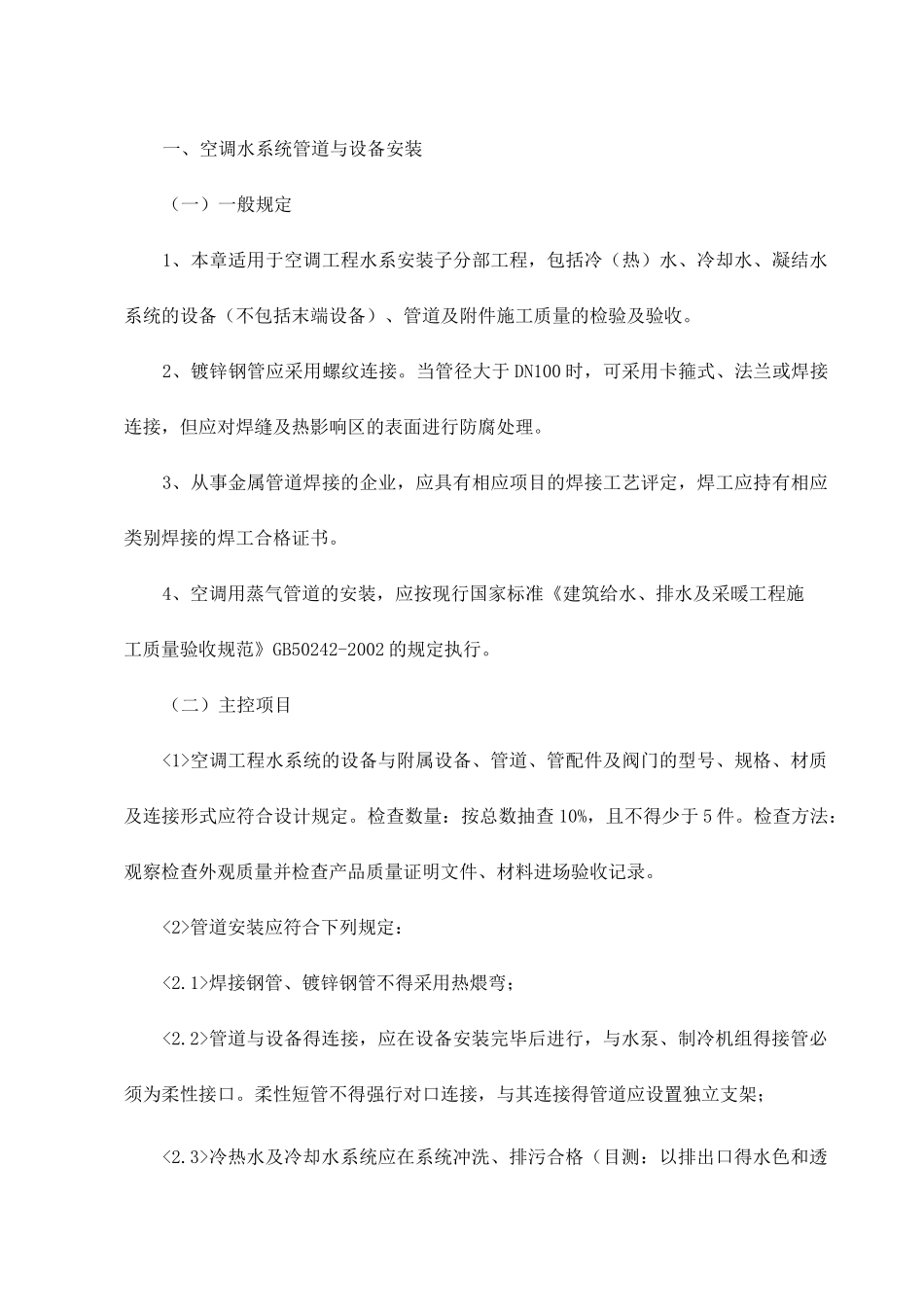

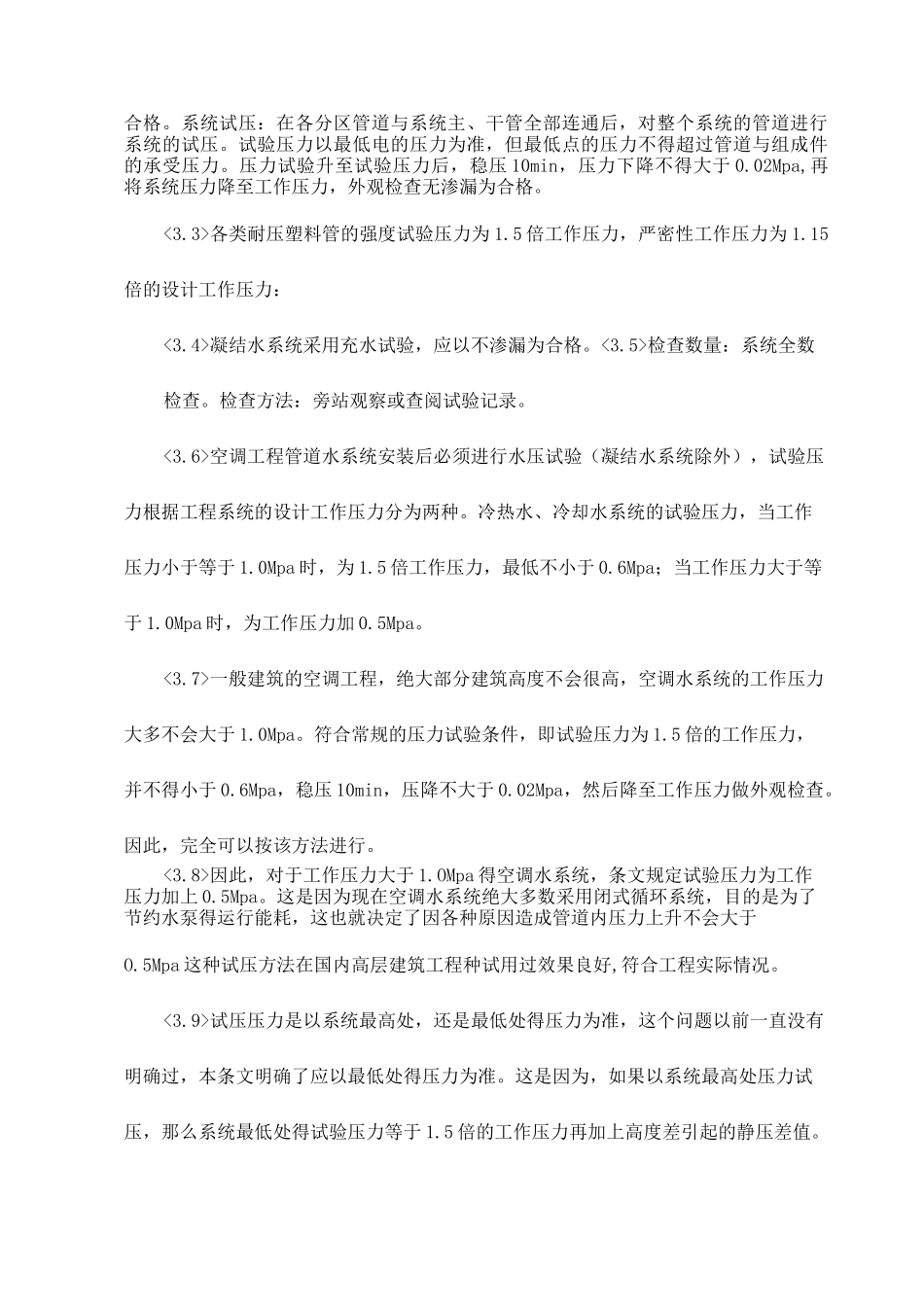

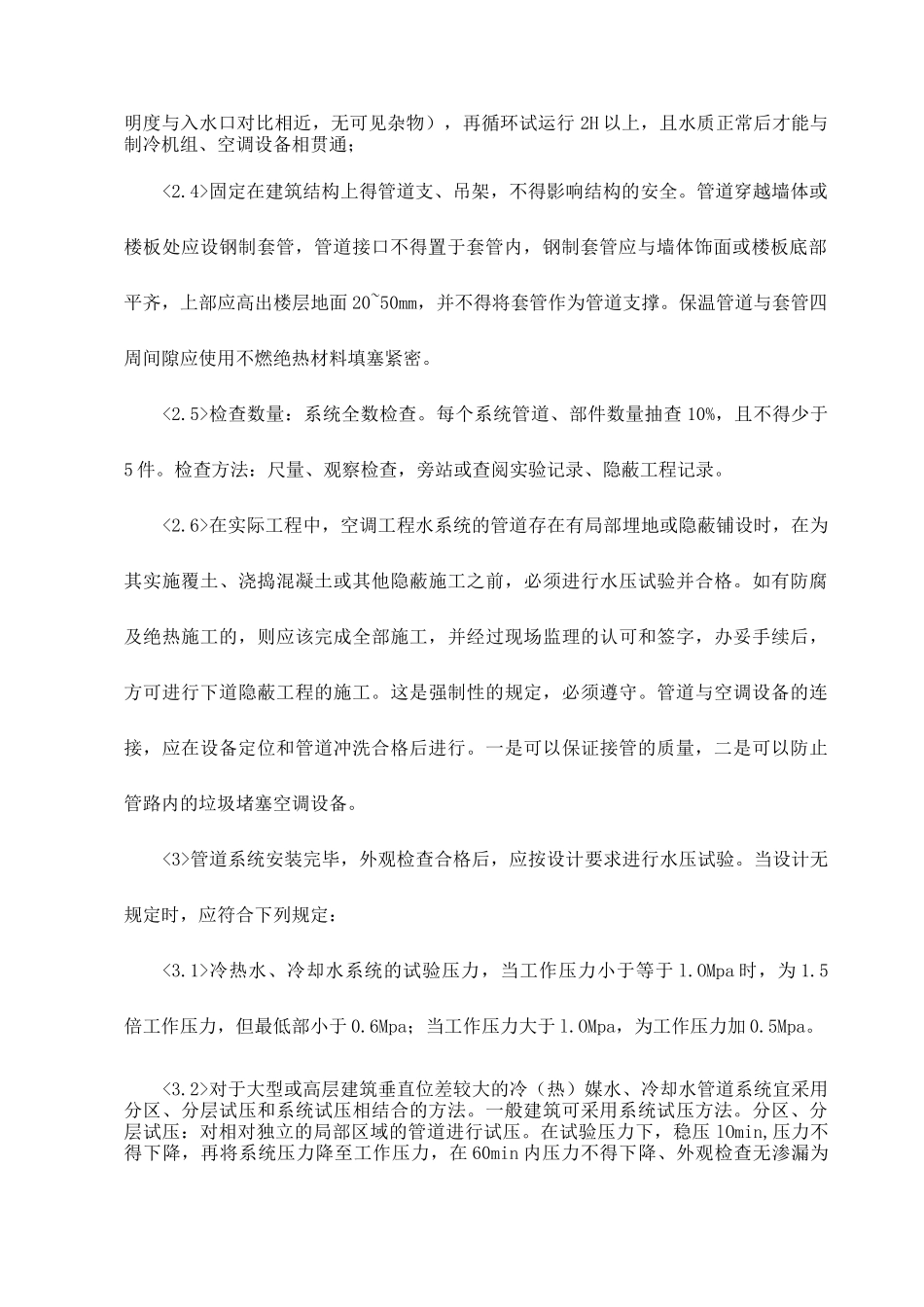

一、空调水系统管道与设备安装（一）一般规定1、本章适用于空调工程水系安装子分部工程，包括冷（热）水、冷却水、凝结水系统的设备（不包括末端设备）、管道及附件施工质量的检验及验收。2、镀锌钢管应采用螺纹连接。当管径大于 DN100 时，可采用卡箍式、法兰或焊接连接，但应对焊缝及热影响区的表面进行防腐处理。3、从事金属管道焊接的企业，应具有相应项目的焊接工艺评定，焊工应持有相应类别焊接的焊工合格证书。4、空调用蒸气管道的安装，应按现行国家标准《建筑给水、排水及采暖工程施工质量验收规范》GB50242-2002 的规定执行。（二）主控项目<1>空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。检查数量：按总数抽查 10%，且不得少于 5 件。检查方法：观察检查外观质量并检查产品质量证明文件、材料进场验收记录。<2>管道安装应符合下列规定：<2.1>焊接钢管、镀锌钢管不得采用热煨弯；<2.2>管道与设备得连接，应在设备安装完毕后进行，与水泵、制冷机组得接管必须为柔性接口。柔性短管不得强行对口连接，与其连接得管道应设置独立支架；<2.3>冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口得水色和透明度与入水口对比相近，无可见杂物），再循环试运行 2H 以上，且水质正常后才能与制冷机组、空调设备相贯通；<2.4>固定在建筑结构上得管道支、吊架，不得影响结构的安全。管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面 20~50mm，并不得将套管作为管道支撑。保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。<2.5>检查数量：系统全数检查。每个系统管道、部件数量抽查 10%，且不得少于5 件。检查方法：尺量、观察检查，旁站或查阅实验记录、隐蔽工程记录。<2.6>在实际工程中，空调工程水系统的管道存在有局部埋地或隐蔽铺设时，在为其实施覆土、浇捣混凝土或其他隐蔽施工之前，必须进行水压试验并合格。如有防腐及绝热施工的，则应该完成全部施工，并经过现场监理的认可和签字，办妥手续后，方可进行下道隐蔽工程的施工。这是强制性的规定，必须遵守。管道与空调设备的连接，应在设备定位和管道冲洗合格后进行。一是可以保证接管的质量，二是可以防止管路内的垃圾堵塞空调设备。<3>管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。当设计无规定时，应符合下列规定：<3.1>...
