工程机械油耗自动化监测装置设计

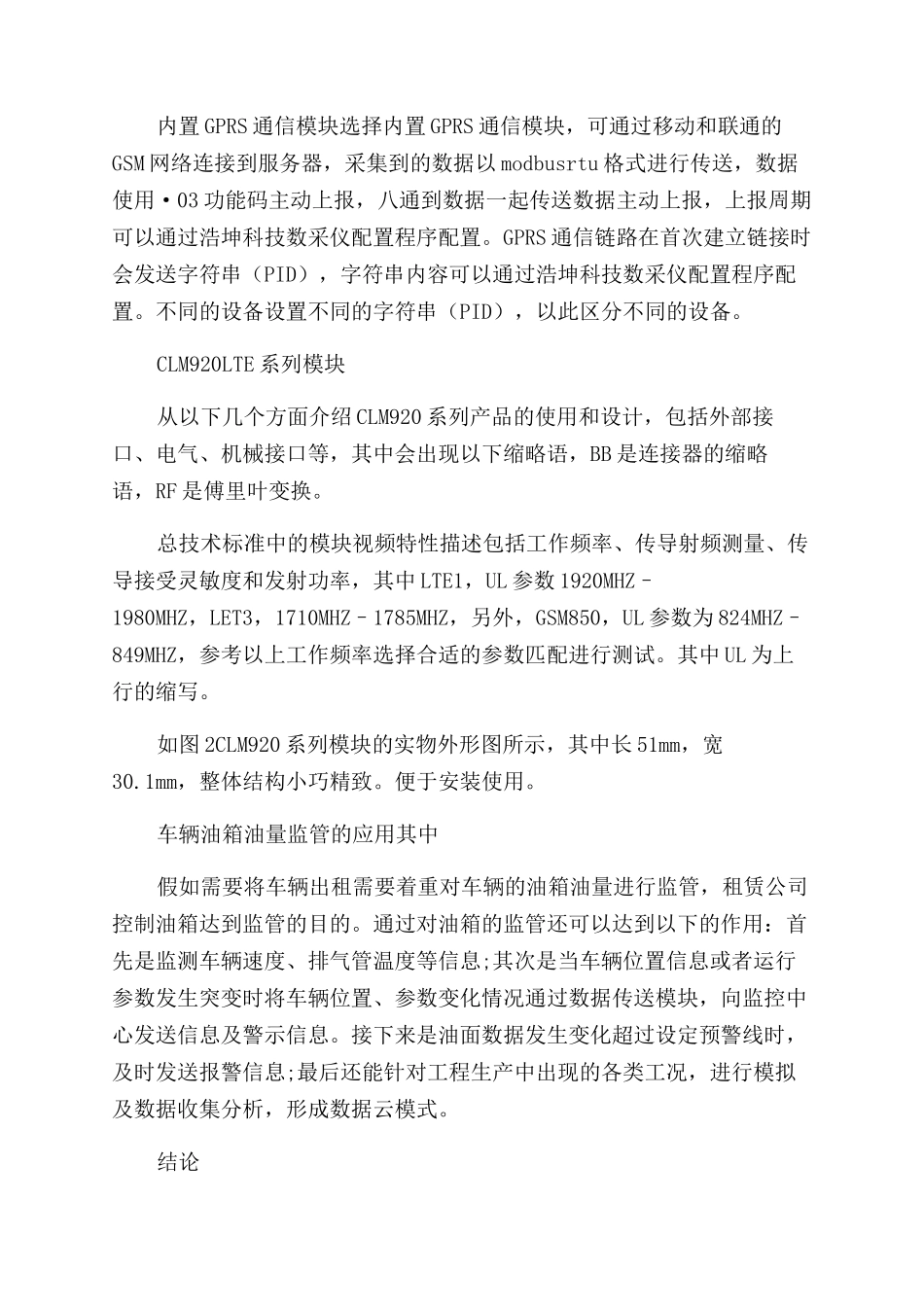

工程机械油耗自动化监测装置设计工作原理：通过对双轴倾角传感器的相对百分比信号角度数据的连续采集，结合标定算法，通过角度比例换算成对应的体积信息，能够对油箱的油量變化进行监控;再配合 GPRS 通信模块，将数据打包发送到指定 SIM卡上。同时给服务器安装上定制的油耗监控软件系统，该软件具有将这些数据分析归类的功能，用户可以清楚掌握车辆的油耗状态。系统的各模块选择从车辆油耗测量系统需要的总体方案要求及设计思路出发，选择的螺纹 PT100 热电阻以及 SLDTB 小巧压力变送器、GPRS 通信模块，结合使用能够进行信号实时精确处理、转换的功能，PT100 螺纹功能具有耐酸性，油箱中的油的酸性环境需要耐酸性的螺丝才能到达数据安全可靠的目的;另外选用 GPRS 通信模块也很重要，能够保证通信质量，并获得准确的油耗数据。螺纹 PT100 热电阻的选择本产品中的螺纹 PT100 热电阻/铂电阻简易有用，是工程机械中一种铂电阻/热电阻的封装形式，需要了解下面各种参数：精度、工作环境、线制、高温线、线长、直径、插深、螺纹尺寸等，主要作用于机械设备、管道内介质的测量等等需要螺纹安装的地方。PT100 的三种精度选择可作参考（A 级±0.15℃B 级±0.30℃C 级±0.60℃）。SLDTB 小巧压力变送器变送器的灵敏度高、精度高、抗过载能力强。遇到电路零点和增益无需调整，SLDTB 压力变送器的特点是选用进口压力芯片，敏感元件的原理采纳扩赛或离子注入等加工形成电阻然后连接成惠斯通电桥，经过二次转换电路，实现两线制 4–20MA 输出。功能特点是稳定性好，满度、零位长期稳定性可达 0.2%FS/年。在补偿温度 0–70℃范围内，温度漂移低于 0.2%FS，在整个允许工作范围内低于 0.5%FS。结构特点外壳采纳全体不锈钢一体。压力接口为 M20*1.5。内置 GPRS 通信模块选择内置 GPRS 通信模块，可通过移动和联通的GSM 网络连接到服务器，采集到的数据以 modbusrtu 格式进行传送，数据使用·03 功能码主动上报，八通到数据一起传送数据主动上报，上报周期可以通过浩坤科技数采仪配置程序配置。GPRS 通信链路在首次建立链接时会发送字符串（PID），字符串内容可以通过浩坤科技数采仪配置程序配置。不同的设备设置不同的字符串（PID），以此区分不同的设备。CLM920LTE 系列模块从以下几个方面介绍 CLM920 系列产品的使用和设计，包括外部接口、电气、机械接口等，其中会出现以下缩略语，BB 是连接器的缩略语，RF 是傅里叶变...
