工程测量实习报告例文3000字

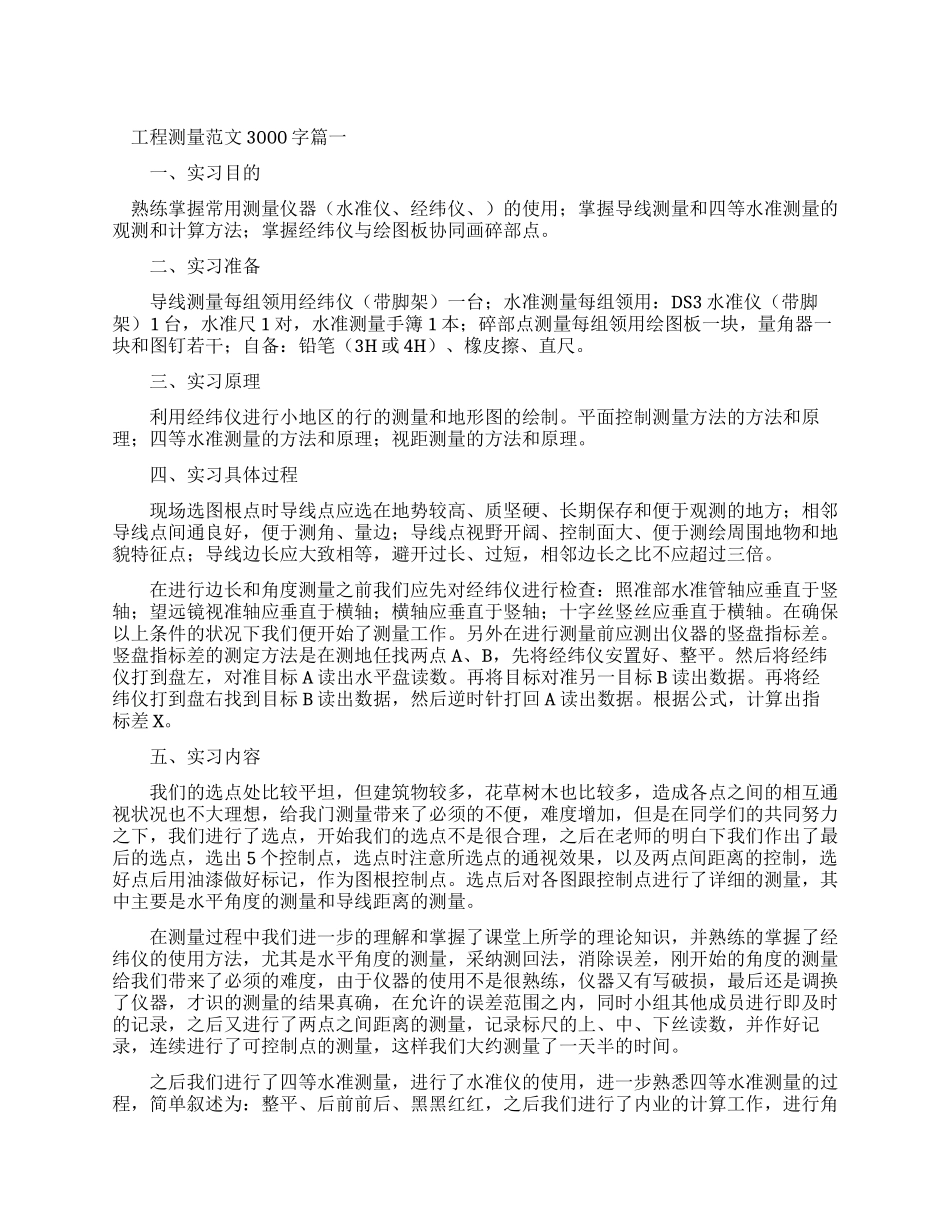

工程测量实习报告例文3000字_第1页
1/10

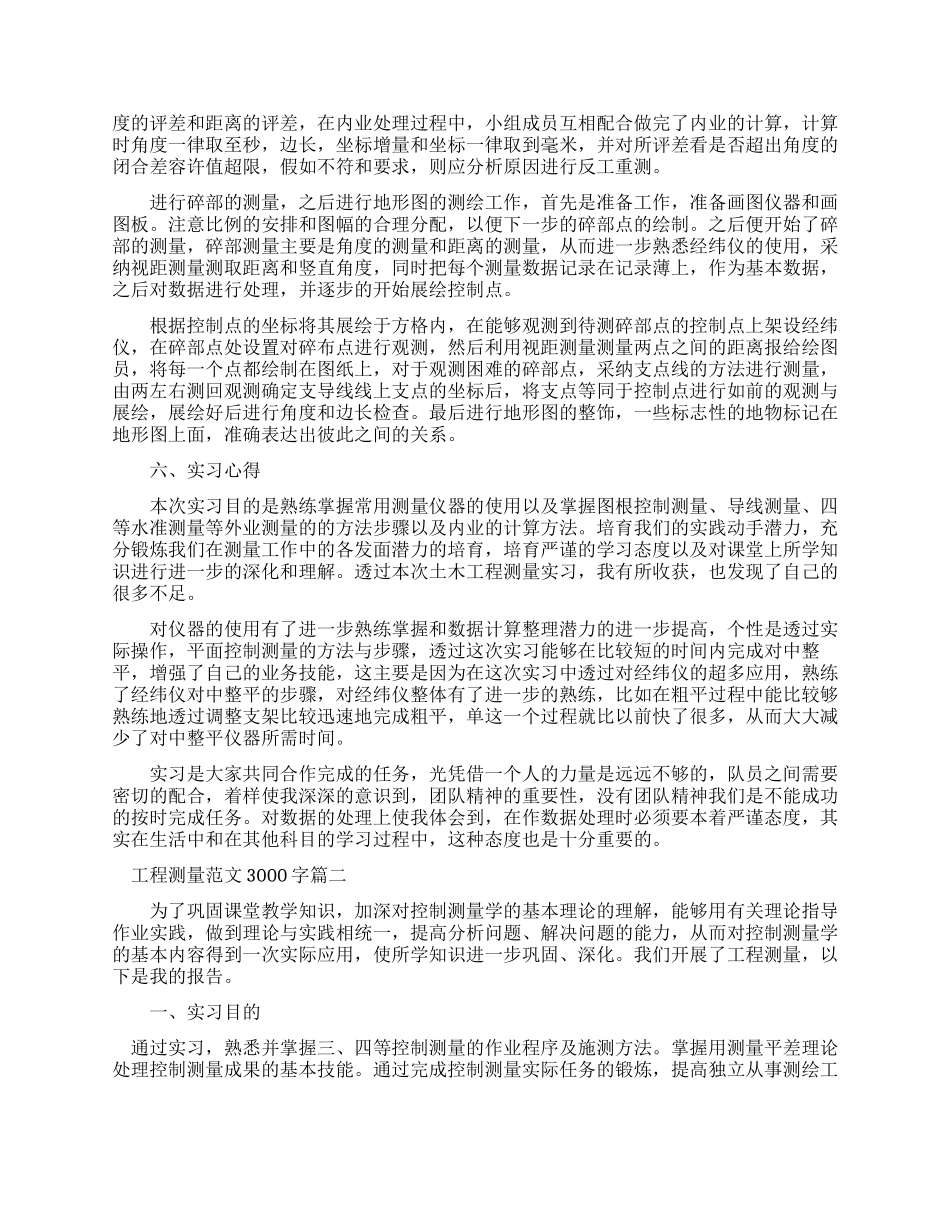

工程测量实习报告例文3000字_第2页
2/10

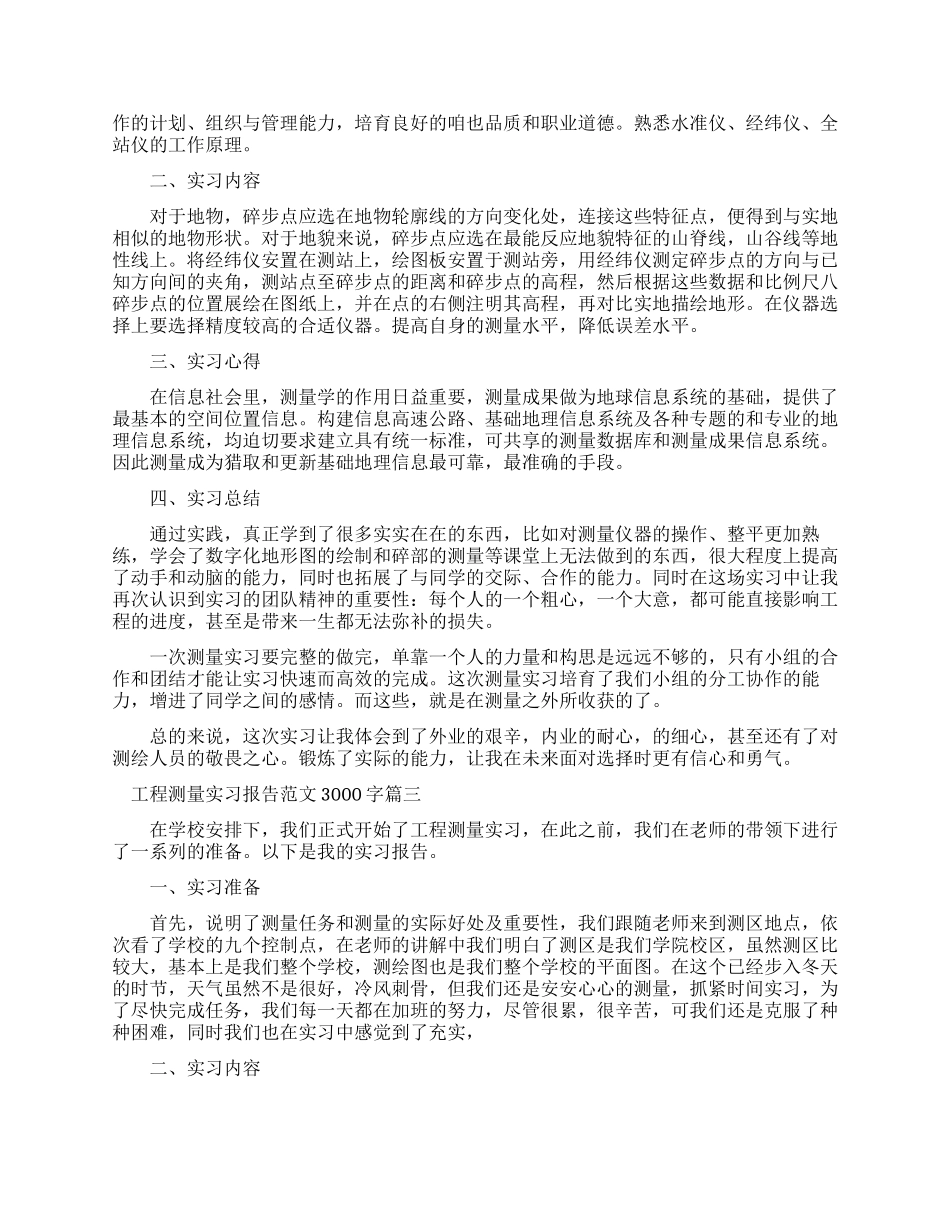

工程测量实习报告例文3000字_第3页
3/10
工程测量范文 3000 字篇一 一、实习目的 熟练掌握常用测量仪器(水准仪、经纬仪、)的使用;掌握导线测量和四等水准测量的观测和计算方法;掌握经纬仪与绘图板协同画碎部点。 二、实习准备 导线测量每组领用经纬仪(带脚架)一台;水准测量每组领用:DS3 水准仪(带脚架)1 台,水准尺 1 对,水准测量手簿 1 本;碎部点测量每组领用绘图板一块,量角器一块和图钉若干;自备:铅笔(3H 或 4H)、橡皮擦、直尺。 三、实习原理 利用经纬仪进行小地区的行的测量和地形图的绘制。平面控制测量方法的方法和原理;四等水准测量的方法和原理;视距测量的方法和原理。 四、实习具体过程 现场选图根点时导线点应选在地势较高、质坚硬、长期保存和便于观测的地方;相邻导线点间通良好,便于测角、量边;导线点视野开阔、控制面大、便于测绘周围地物和地貌特征点;导线边长应大致相等,避开过长、过短,相邻边长之比不应超过三倍。 在进行边长和角度测量之前我们应先对经纬仪进行检查:照准部水准管轴应垂直于竖轴;望远镜视准轴应垂直于横轴;横轴应垂直于竖轴;十字丝竖丝应垂直于横轴。在确保以上条件的状况下我们便开始了测量工作。另外在进行测量前应测出仪器的竖盘指标差。竖盘指标差的测定方法是在测地任找两点 A、B,先将经纬仪安置好、整平。然后将经纬仪打到盘左,对准目标 A 读出水平盘读数。再将目标对准另一目标 B 读出数据。再将经纬仪打到盘右找到目标 B 读出数据,然后逆时针打回 A 读出数据。根据公式,计算出指标差 X。 五、实习内容 我们的选点处比较平坦,但建筑物较多,花草树木也比较多,造成各点之间的相互通视状况也不大理想,给我门测量带来了必须的不便,难度增加,但是在同学们的共同努力之下,我们进行了选点,开始我们的选点不是很合理,之后在老师的明白下我们作出了最后的选点,选出 5 个控制点,选点时注意所选点的通视效果,以及两点间距离的控制,选好点后用油漆做好标记,作为图根控制点。选点后对各图跟控制点进行了详细的测量,其中主要是水平角度的测量和导线距离的测量。 在测量过程中我们进一步的理解和掌握了课堂上所学的理论知识,并熟练的掌握了经纬仪的使用方法,尤其是水平角度的测量,采纳测回法,消除误差,刚开始的角度的测量给我们带来了必须的难度,由于仪器的使用不是很熟练,仪器又有写破损,最后还是调换了仪器,才识的测量的结果真确,在允许的误差范围之内,同时小...
