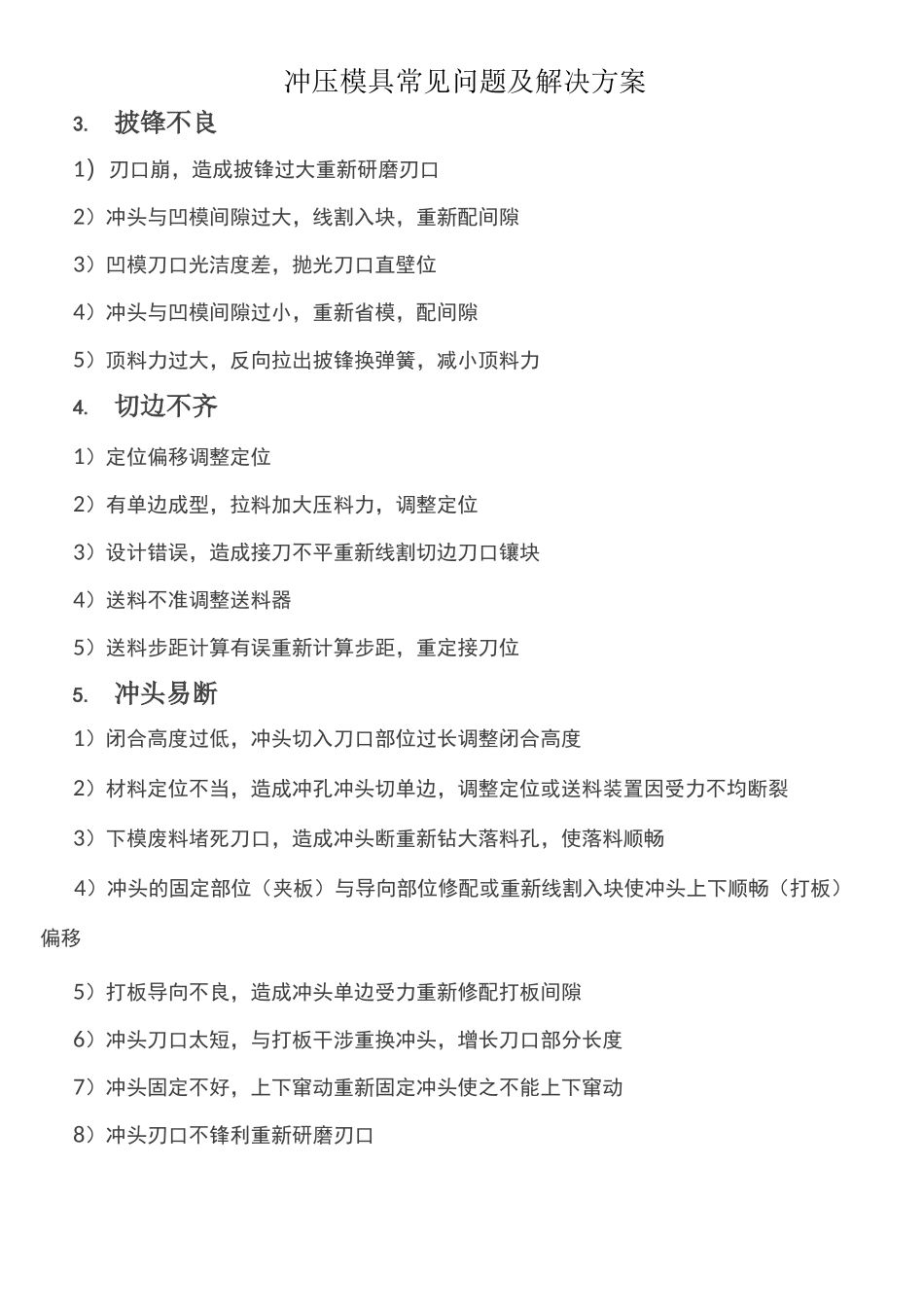

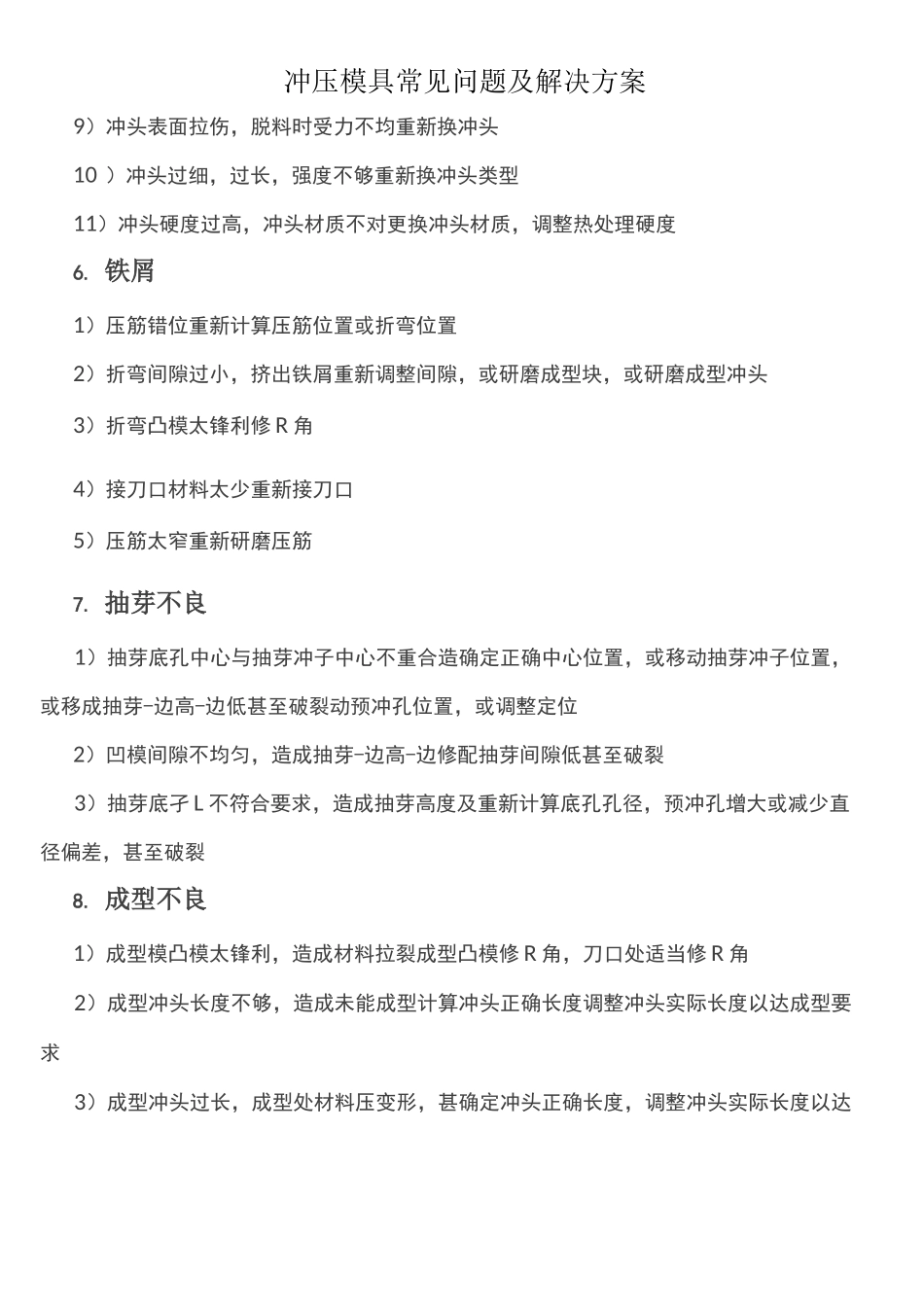

冲压模具常见问题及解决方案本文总结了冲压模具常见的问题，并列出了一些解决方案，供大家参考。1. 废料跳穴1）冲头长度不够，按冲头刃口切入凹模一个料厚加 1mm 更换冲头2）凹模间隙过大，割入子减少间隙或用披覆机减小间隙3）冲头或模板未去磁，将冲头或模板用去磁器去磁2. 废料堵穴1）落料孔小或落料孔偏位加大落料孔，使落料顺畅2）落料孔有倒角，加大落料孔去除倒角3）刀口未方攵锥度，线割锥度或反面扩充孔减小直壁位长度4）刀口直壁位过长，反面钻孔，使刀口直壁位缩短5）刃口崩，造成披锋大，堵料重新研磨刃口冲压模具常见问题及解决方案3. 披锋不良1）刃口崩，造成披锋过大重新研磨刃口2）冲头与凹模间隙过大，线割入块，重新配间隙3）凹模刀口光洁度差，抛光刀口直壁位4）冲头与凹模间隙过小，重新省模，配间隙5）顶料力过大，反向拉出披锋换弹簧，减小顶料力4. 切边不齐1）定位偏移调整定位2）有单边成型，拉料加大压料力，调整定位3）设计错误，造成接刀不平重新线割切边刀口镶块4）送料不准调整送料器5）送料步距计算有误重新计算步距，重定接刀位5. 冲头易断1）闭合高度过低，冲头切入刀口部位过长调整闭合高度2）材料定位不当，造成冲孔冲头切单边，调整定位或送料装置因受力不均断裂3）下模废料堵死刀口，造成冲头断重新钻大落料孔，使落料顺畅4）冲头的固定部位（夹板）与导向部位修配或重新线割入块使冲头上下顺畅（打板）偏移5）打板导向不良，造成冲头单边受力重新修配打板间隙6）冲头刀口太短，与打板干涉重换冲头，增长刀口部分长度7）冲头固定不好，上下窜动重新固定冲头使之不能上下窜动8）冲头刃口不锋利重新研磨刃口冲压模具常见问题及解决方案9）冲头表面拉伤，脱料时受力不均重新换冲头10 ）冲头过细，过长，强度不够重新换冲头类型11）冲头硬度过高，冲头材质不对更换冲头材质，调整热处理硬度6. 铁屑1）压筋错位重新计算压筋位置或折弯位置2）折弯间隙过小，挤出铁屑重新调整间隙，或研磨成型块，或研磨成型冲头3）折弯凸模太锋利修 R 角4）接刀口材料太少重新接刀口5）压筋太窄重新研磨压筋7. 抽芽不良1）抽芽底孔中心与抽芽冲子中心不重合造确定正确中心位置，或移动抽芽冲子位置，或移成抽芽-边高-边低甚至破裂动预冲孔位置，或调整定位2）凹模间隙不均匀，造成抽芽-边高-边修配抽芽间隙低甚至破裂3）抽芽底孑 L 不符合要求，造成抽芽高度及重新计算底孔孔径，预冲孔增大或减少直径偏差，甚至破裂8...
