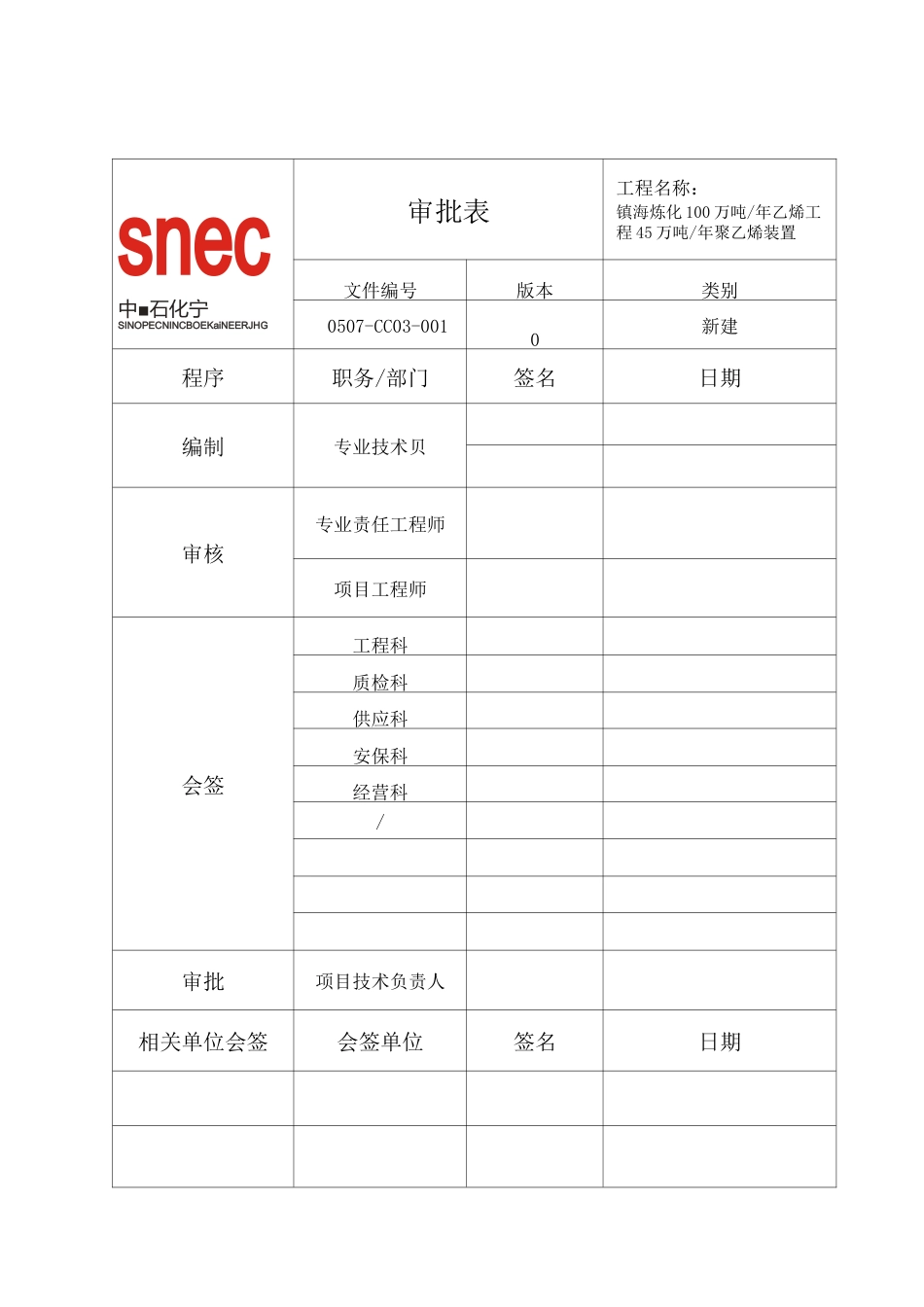

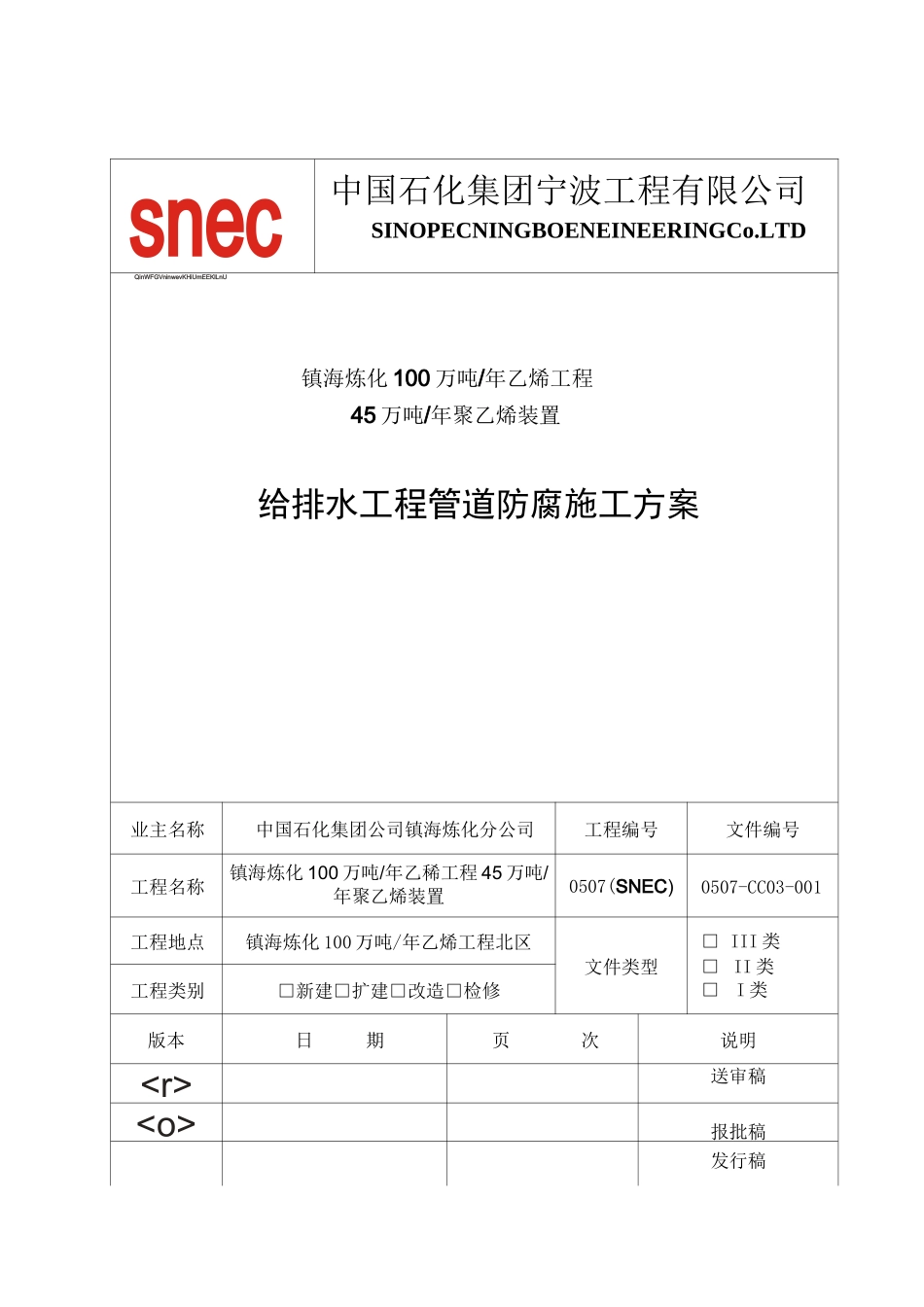

snec中国石化集团宁波工程有限公司SINOPECNINGBOENEINEERINGCo.LTDQinWFGVninwevKHiUmEEKlLnU镇海炼化 100 万吨/年乙烯工程45 万吨/年聚乙烯装置给排水工程管道防腐施工方案业主名称中国石化集团公司镇海炼化分公司工程编号文件编号工程名称镇海炼化 100 万吨/年乙稀工程 45 万吨/年聚乙烯装置0507(SNEC)0507-CC03-001工程地点镇海炼化 100 万吨/年乙烯工程北区文件类型□ III 类□ II 类□I 类工程类别□新建□扩建□改造□检修版本日期页次说明送审稿报批稿发行稿snec中■石化宁SINOPECNINCBOEKaiNEERJHG审批表工程名称：镇海炼化 100 万吨/年乙烯工程 45 万吨/年聚乙烯装置文件编号版本类别0507-CC03-0010新建程序职务/部门签名日期编制专业技术贝审核专业责任工程师项目工程师会签工程科质检科供应科安保科经营科/审批项目技术负责人相关单位会签会签单位签名日期1．编制说明2．编制依据3．施工工艺流程4．施工方案 5．管线、管件及防腐材料的验收 6．施工工艺及技术要求6.1 管线、管件内外表面处理6.2 管道防腐材料6.3 管道防腐施工7．检查验收内容8．施工质量管理8.1 质量控制措施8.2 质量控制点划分8.3 施工成品保护8.4 项目施工组织及质量保证体系组织机构9．HSE 管理9.1HSE 保证措施9.2JHA 工作危险分析（附 JHA 记录表）10．劳动力组织 11．施工机具及手段用料1.编制说明镇海炼化 100 万吨/年乙烯工程 45 万吨/年聚乙烯装置布置于镇海炼化 100 万吨/年乙烯工程北区，与新建聚丙烯相邻。北区内的布置自西向东依次为成品铁路装车线及装车设施、成品包装及仓库、成品汽车装车设施、生产装置区。装置占地 25230 平方米。根据设计图纸的要求，埋地钢管表面的除锈等级按 GB8923《涂装前钢材表面锈蚀等级和除锈等级》中的 St3 级，管道外壁采用特加强级环氧煤沥青防腐，防腐标准采用 SH3022《石油化工设备和管道涂料防腐蚀技术规范》，防腐层厚度不小于 0.8mm。埋地钢管 DN>900 循环冷却水、回水管道内防腐采用水泥砂内衬，采用 CECS10：89《埋地给水钢管道水泥砂浆衬里技术标准》。150SDNS300 的埋地稳高压消防给水管采用内衬环氧树脂喷涂内防腐。2. 编制依据2.1中国石化集团宁波工程有限公司设计文件；2.2《给水排水管道工程施工及验收规范》(GB50268-97)；2.3《石油化工给水排水管道工程施工及验收规范》(SH3533-2003)；2.4《石油化工设备和管道涂料防腐蚀技术规范》(SH3022-99)；...
