建筑工程室外管道施工方案

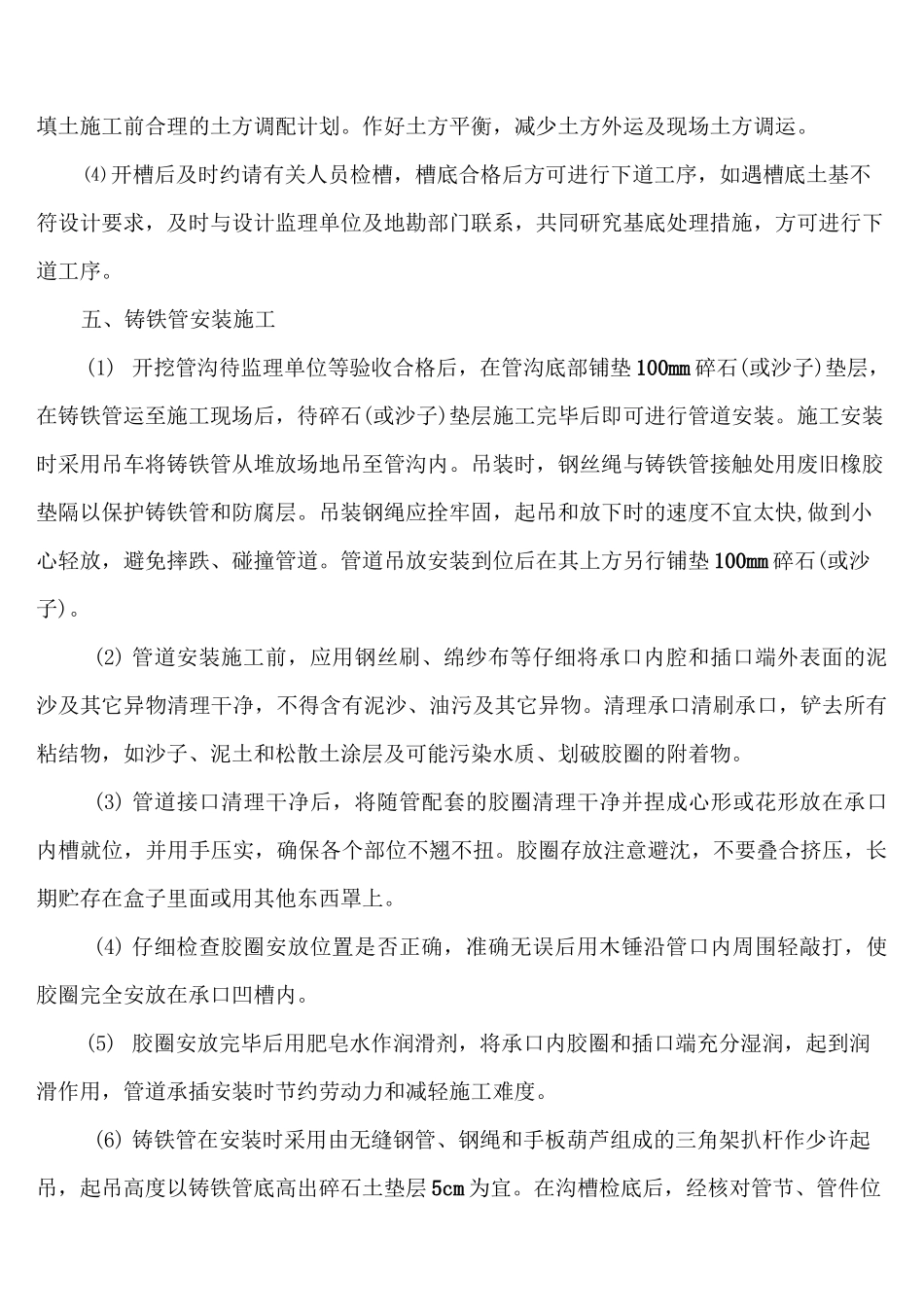

室外管道施工方案一、工程概况：XXX 新建研发测试厂房项目，工程位于 XXXXX 内，地块，位于XX 路以南，XX 路以北，XX 路以西。球墨铸铁管采用承插式接口。二、球墨铸铁管安装（胶圈接口）的工艺流程：三、管道运输及堆放铸铁管在吊装、运输过程应小心轻放，保护成品。球墨铸铁管管道采用加长汽车运输。在运输过程中为了避免管道与管道、管道与车箱碰撞而损坏管道和防腐层，在铸铁管与汽车车箱间用大木方作垫层，铸铁管与管之间用木楞作间隔作用。管道堆放场地应平整、宽敞，重叠堆放时第一排为横向，第二排为纵向排列放齐，且最多不超过五层。四、沟槽开挖1、沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下情况，采取有效措施加以保护。2、沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。⑴ 槽帮坡度的确定：槽深 h<3.0 米时，槽帮坡度 i 为 1：0.33;⑵ 管道一侧工作面宽度情况详见下表：管道结构外径 D1管道一侧的工作面 bl金属管道D1W5003003、开挖方法⑴ 土方开挖采用机械开挖，槽底预留 20cm 由人工清底。开挖过程中严禁超挖，以防扰动地基，对有地下障碍物（现况管线）的地段由人工开挖，严禁破坏。⑵ 沟槽开挖按先深后浅顺序进彳丁，以利排水。⑶ 挖槽土方处置，按现场暂存、场外暂存和外弃相结合的原则。开槽土方凡适宜回填的土选择妥善位置进丁堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填，回填土施工前合理的土方调配计划。作好土方平衡，减少土方外运及现场土方调运。⑷ 开槽后及时约请有关人员检槽，槽底合格后方可进行下道工序，如遇槽底土基不符设计要求，及时与设计监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。五、铸铁管安装施工(1) 开挖管沟待监理单位等验收合格后，在管沟底部铺垫 100mm 碎石(或沙子)垫层，在铸铁管运至施工现场后，待碎石(或沙子)垫层施工完毕后即可进行管道安装。施工安装时采用吊车将铸铁管从堆放场地吊至管沟内。吊装时，钢丝绳与铸铁管接触处用废旧橡胶垫隔以保护铸铁管和防腐层。吊装钢绳应拴牢固，起吊和放下时的速度不宜太快,做到小心轻放，避免摔跌、碰撞管道。管道吊放安装到位后在其上方另行铺垫 100mm 碎石(或沙子)。(2) 管道安装施工前，应用钢丝刷、绵纱布等仔细将承口内腔和插口端外...
