IC芯片的检测方法大全

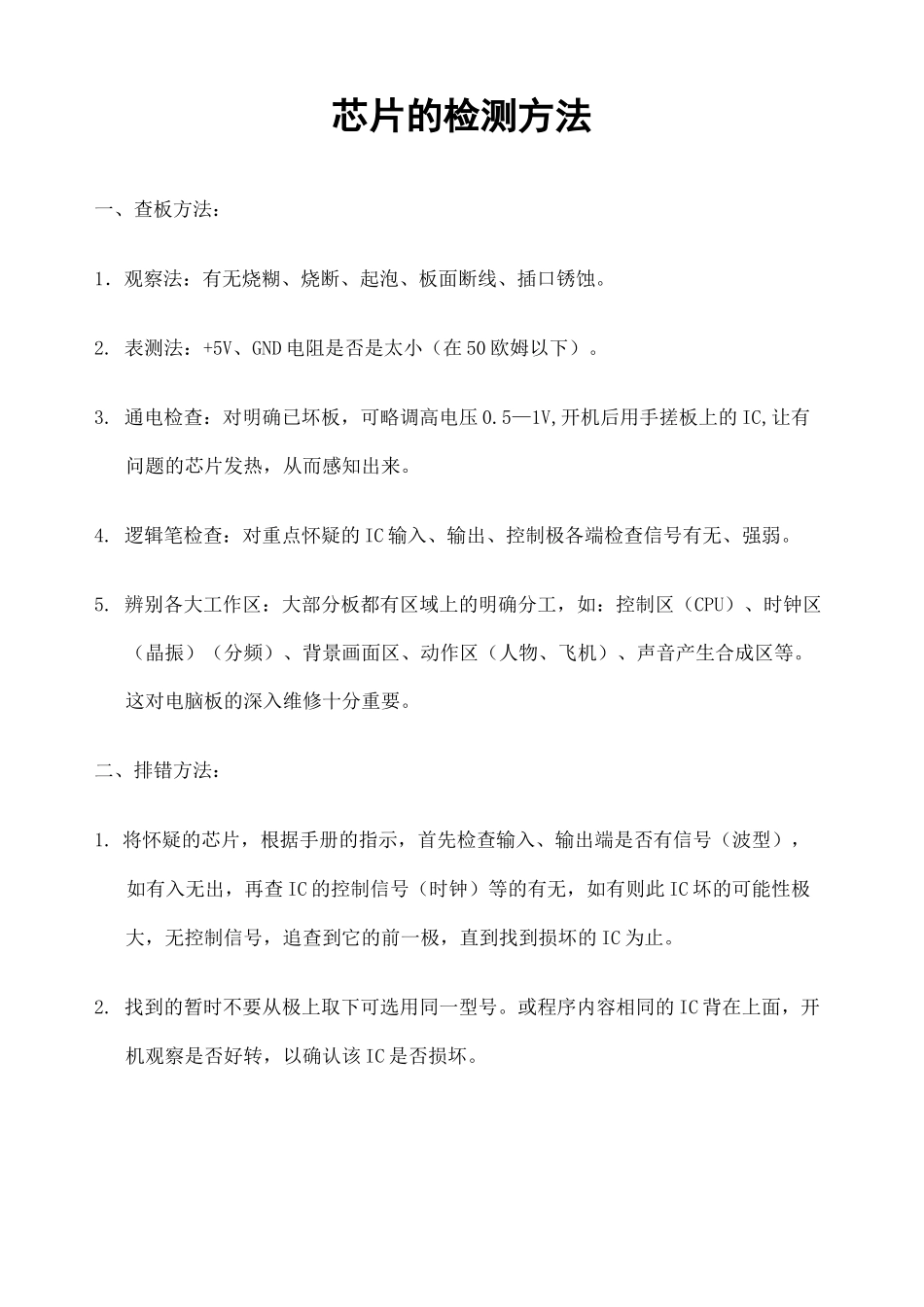

芯片的检测方法一、查板方法：1．观察法：有无烧糊、烧断、起泡、板面断线、插口锈蚀。2. 表测法：+5V、GND 电阻是否是太小（在 50 欧姆以下）。3. 通电检查：对明确已坏板，可略调高电压 0.5—1V,开机后用手搓板上的 IC,让有问题的芯片发热，从而感知出来。4. 逻辑笔检查：对重点怀疑的 IC 输入、输出、控制极各端检查信号有无、强弱。5. 辨别各大工作区：大部分板都有区域上的明确分工，如：控制区（CPU）、时钟区（晶振）（分频）、背景画面区、动作区（人物、飞机）、声音产生合成区等。这对电脑板的深入维修十分重要。二、排错方法：1. 将怀疑的芯片，根据手册的指示，首先检查输入、输出端是否有信号（波型），如有入无出，再查 IC 的控制信号（时钟）等的有无，如有则此 IC 坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的 IC 为止。2. 找到的暂时不要从极上取下可选用同一型号。或程序内容相同的 IC 背在上面，开机观察是否好转，以确认该 IC 是否损坏。3. 用切线、借跳线法寻找短路线：发现有的信线和地线、+5V 或其它多个 IC 不应相连的脚短路，可切断该线再测量，判断是 IC 问题还是板面走线问题，或从其它IC 上借用信号焊接到波型不对的 IC 上看现象画面是否变好，判断该 IC 的好坏。4. 对照法：找一块相同内容的好电脑板对照测量相应 IC 的引脚波型和其数来确认的IC 是否损坏。5. 用微机万用编程器（ALL—03/07）（EXPR0—80/100 等）中的 ICTEST 软件测试IC。三、电脑芯片拆卸方法：1．剪脚法：不伤板，不能再生利用。2. 拖锡法：在 IC 脚两边上焊满锡，利用高温烙铁来回拖动，同时起出 IC（易伤板,但可保全测试 IC）。3. 烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出 IC（不易掌握）。4. 锡锅法：在电炉上作专用锡锅，待锡溶化后，将板上要卸的 IC 浸入锡锅内，即可起出 IC 又不伤板，但设备不易制作。5. 电热风枪：用专用电热风枪卸片，吹要卸的 IC 引脚部分，即可将化锡后的 IC 起出（注意吹板时要晃动风枪否则也会将电脑板吹起泡，但风枪成本高，一般约 2000元左右）作为专业硬件维修，板卡维修是非常重要的项目之一。拿过来一块有故障的主板，如何判断具体哪个元器件出问题呢？引起主板故障的主要原因1.人为故障：带电插拨 I/O 卡，以及在装板卡及插头时用力不当造成对接口、芯片等的损害2．环境不良：静电常造成主板上芯片（特别...
