热处理工艺设计

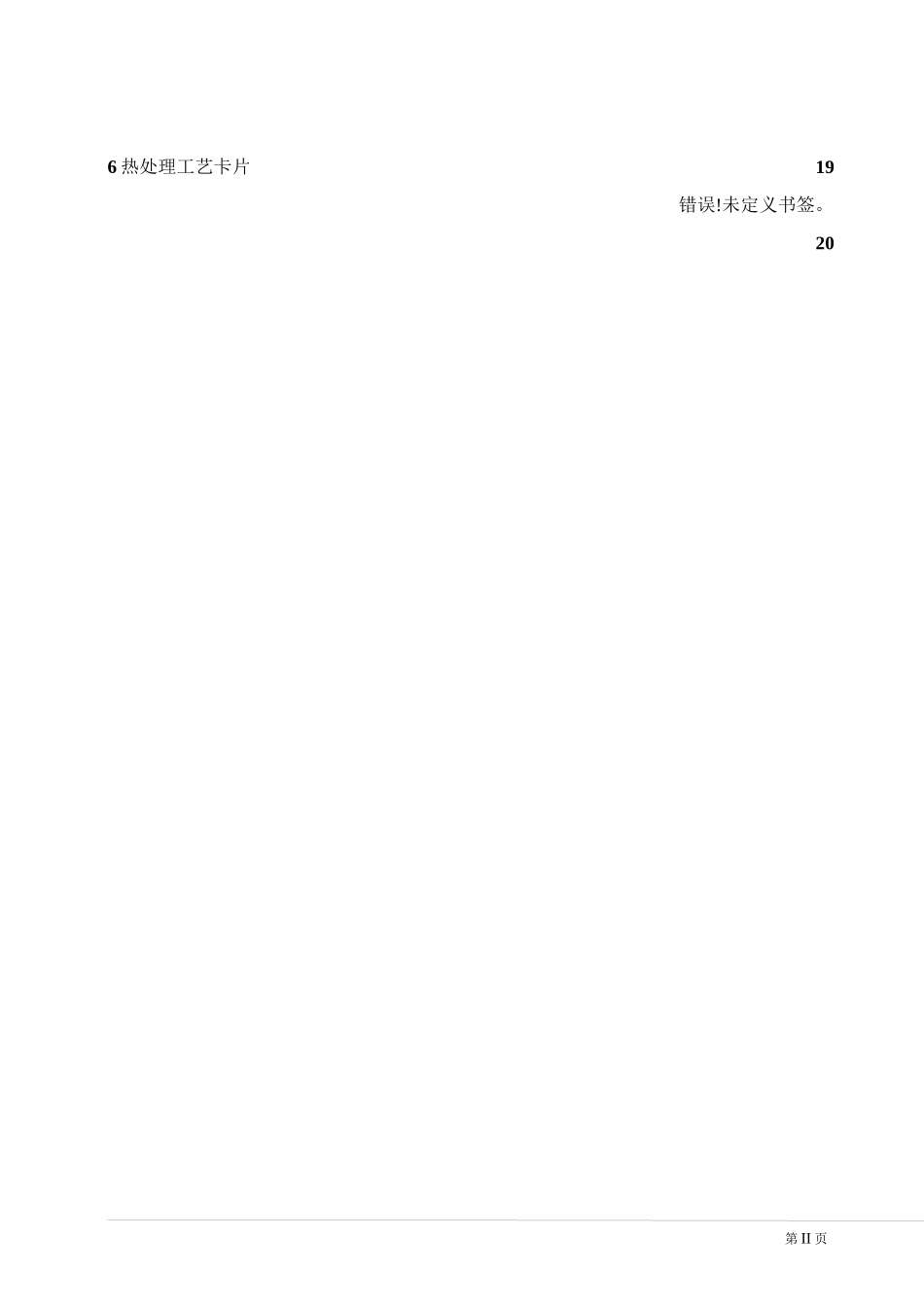

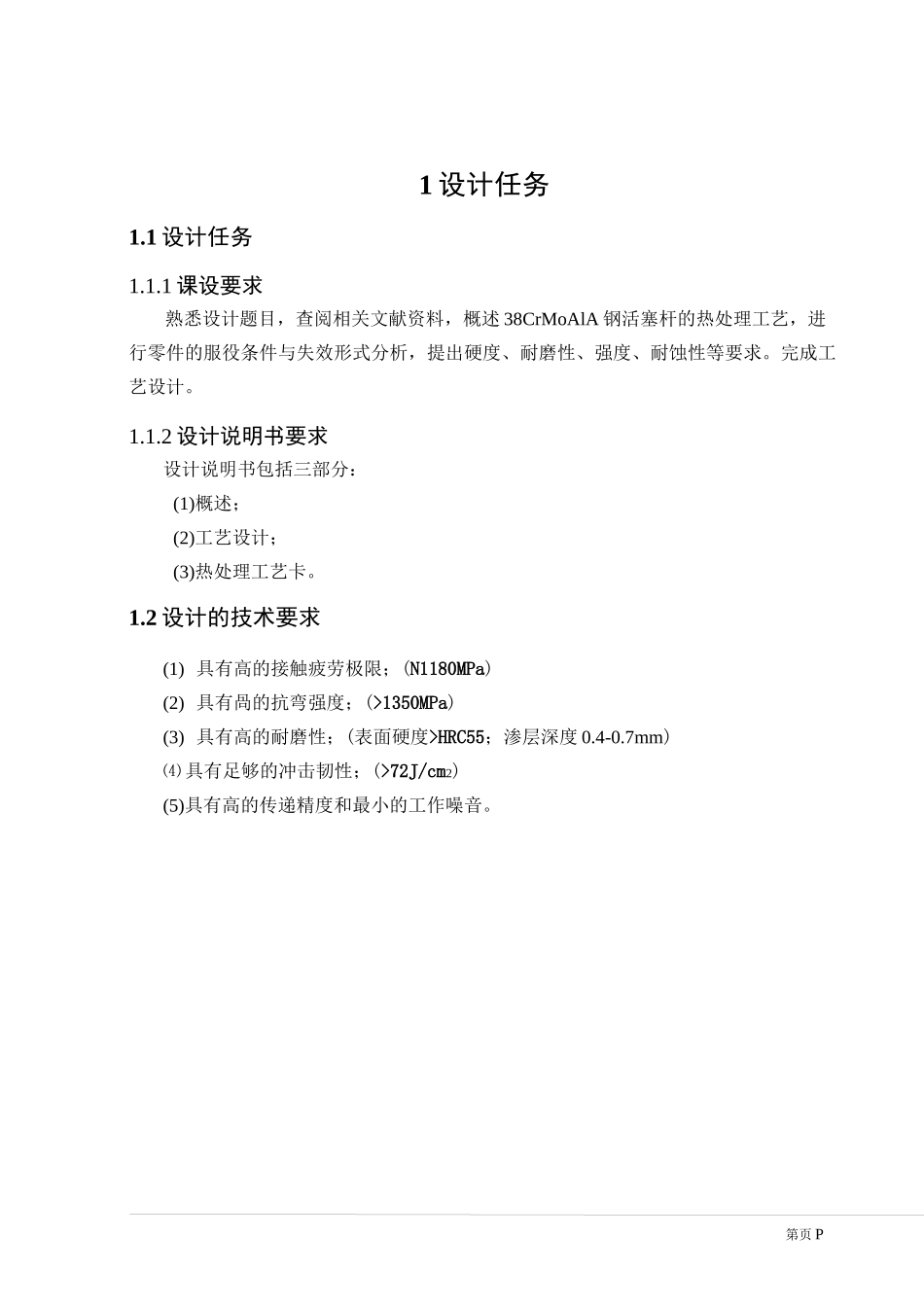

第 I 页1 设计任务 31.1 设计任务 31.1.1 课设要求 31.1.2 设计说明书要求 31.2 设计的技术要求 32 热处理零件图 43 设计方案 53.1 38CRM°ALA 钢发动机活塞杆热处理工艺概述 53.2 38CRMOALA 钢活塞杆服役条件、失效形式 53.2.1 服役条件 53.2.2 失效形式 54 设计说明 74.1 38CRMOALA 钢活塞杆材料选择 74.2 38CRMOALA 钢活塞杆 C 曲线 84.3 38CRMOALA 钢活塞杆加工工艺流程图 94.4 38CRMOALA 钢活塞杆正火、调质、渗氮、低温回火工艺 94.4.1 锻造工艺曲线 104.4.2 预备热处理：正火工艺 104.4.3 调质处理工艺 104.4.4 渗氮工艺 114.4.5 最终热处理：低温回火 124.5 38CRMOALA 钢活塞杆热处理工艺理论 124.5.1 正火工艺原理 124.5.2 渗氮工艺原理 134.5.3 回火工艺原理 145 质量检验 165.1 质量检验流程 165.2 38CRMOALA 钢活塞杆热处理常见缺陷预防及补救 165.2.1 加热时常见的缺陷的预防及补救方法 165.2.2 渗氮时常见的缺陷的预防及补救方法 17第 II 页6 热处理工艺卡片19错误!未定义书签。20第页 P1 设计任务1.1 设计任务1.1.1 课设要求熟悉设计题目，查阅相关文献资料，概述 38CrMoAlA 钢活塞杆的热处理工艺，进行零件的服役条件与失效形式分析，提出硬度、耐磨性、强度、耐蚀性等要求。完成工艺设计。1.1.2 设计说明书要求设计说明书包括三部分：(1)概述；(2)工艺设计；(3)热处理工艺卡。1.2 设计的技术要求(1) 具有高的接触疲劳极限；(N1180MPa)(2) 具有咼的抗弯强度；(>1350MPa)(3) 具有高的耐磨性；(表面硬度>HRC55；渗层深度 0.4-0.7mm)⑷ 具有足够的冲击韧性；(>72J/cm2)(5)具有高的传递精度和最小的工作噪音。第页 y2 热处理零件图图 2-1 活塞杆 CAD 技术图1.活塞杆 2.密封座 3”密封件《分布环至导气孔白.密封圏 7.固宦螺栓&设备本体图 2-1 活塞杆结构示意图第页3 设计方案3・138CrMoAlA 钢发动机活塞杆热处理工艺概述活塞杆是支持活塞做功的连接部件，大部分应用在油缸、气缸运动执行部件中，是一个运动频繁、技术要求高的运动部件。由于柱塞跳动过大、长时间的柱塞运动与填料之间的频繁摩擦、往复运动的交变应力等导致活塞杆的失效形式有断裂、磨损和疲劳。活塞杆常用材料为 35、45、38Cr 等钢材，粗加工后要调质处理，硬度可达 230〜285HBS,但耐磨性差，需进行高频淬火，必要时还需表面镀铬，并对镀铬层进行抛光，存在...
