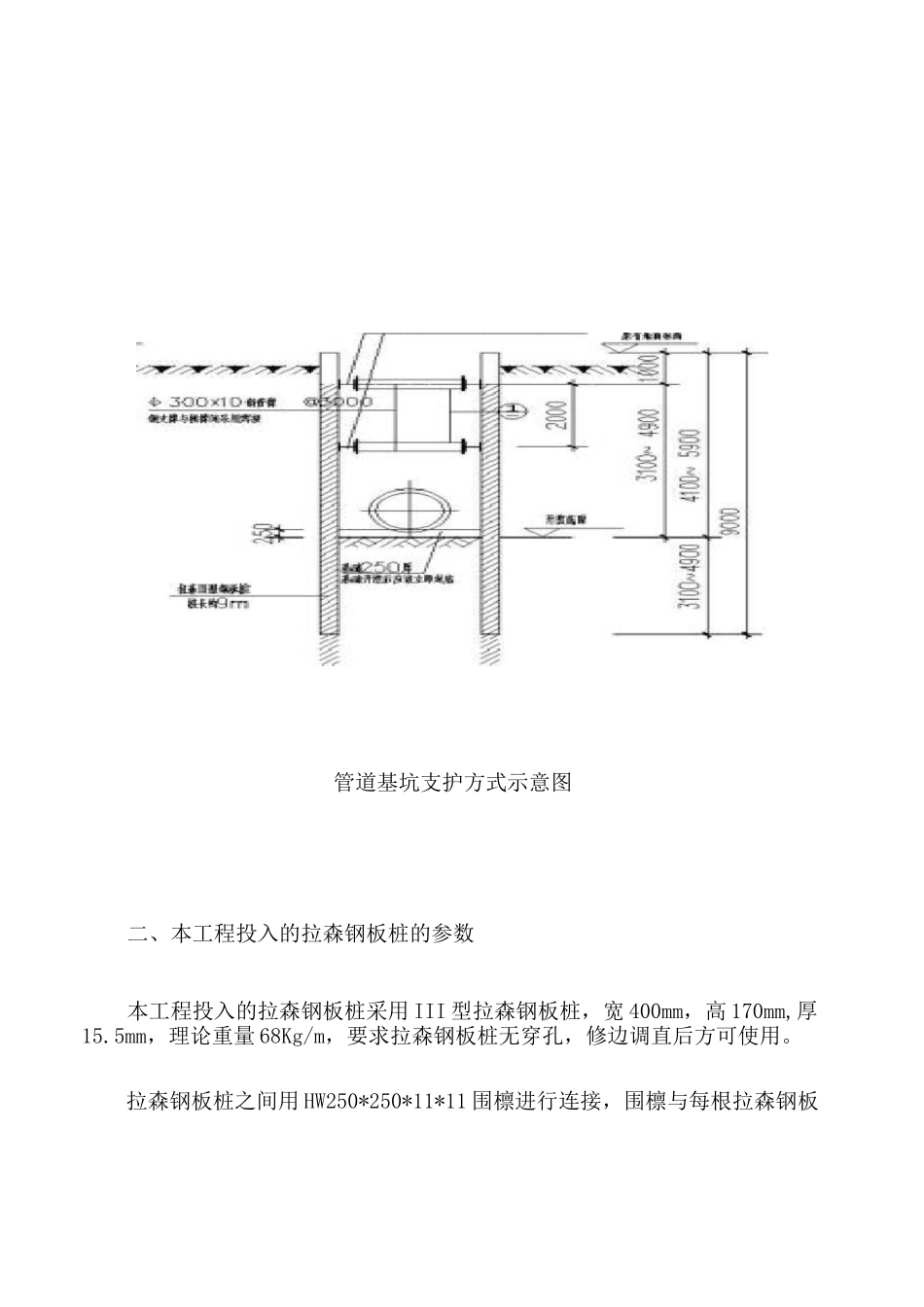

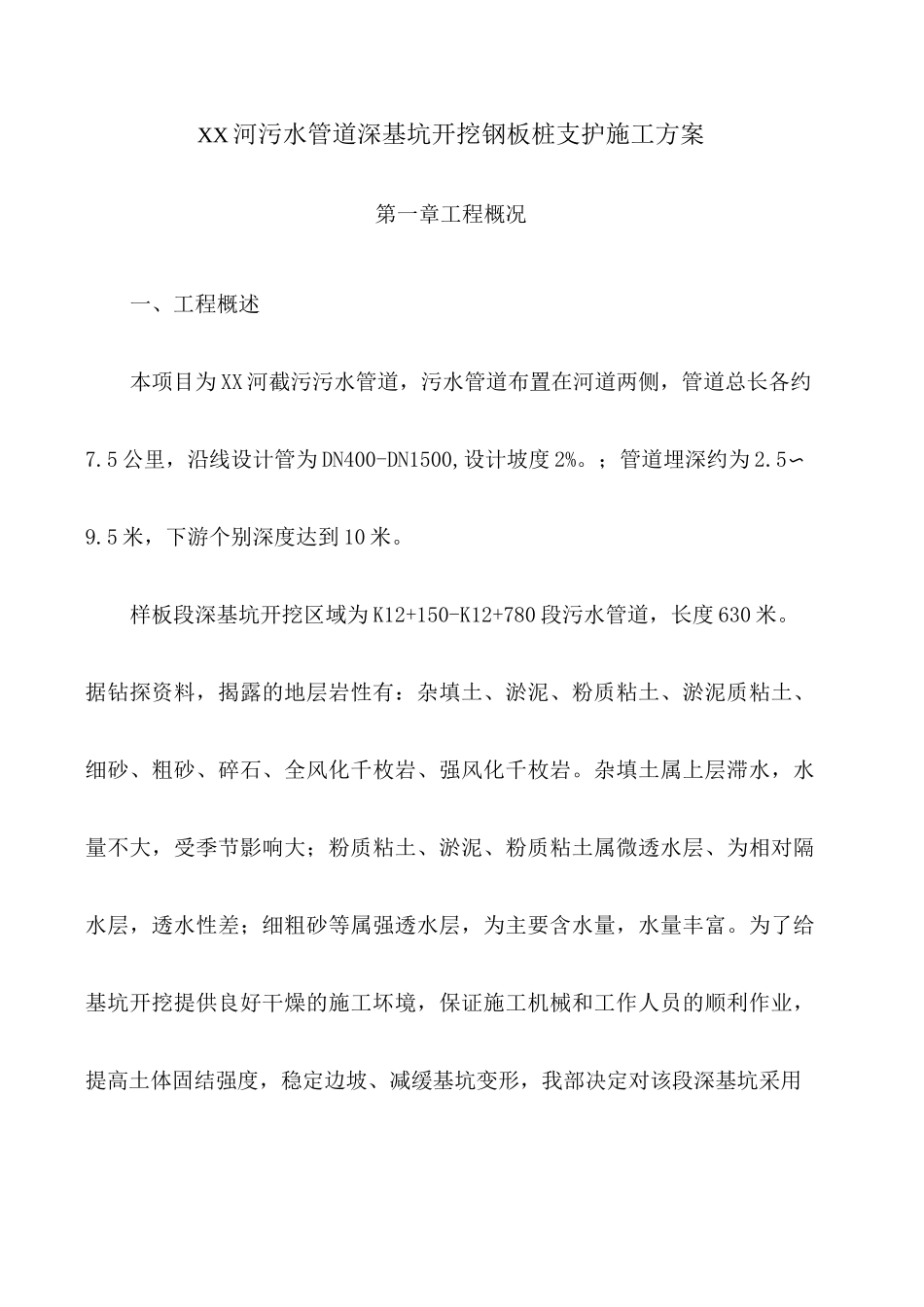

XX 河污水管道深基坑开挖钢板桩支护施工方案第一章工程概况一、工程概述本项目为 XX 河截污污水管道,污水管道布置在河道两侧,管道总长各约7.5 公里,沿线设计管为 DN400-DN1500,设计坡度 2%。;管道埋深约为 2.5〜9.5 米,下游个别深度达到 10 米。样板段深基坑开挖区域为 K12+150-K12+780 段污水管道,长度 630 米。据钻探资料,揭露的地层岩性有:杂填土、淤泥、粉质粘土、淤泥质粘土、细砂、粗砂、碎石、全风化千枚岩、强风化千枚岩。杂填土属上层滞水,水量不大,受季节影响大;粉质粘土、淤泥、粉质粘土属微透水层、为相对隔水层,透水性差;细粗砂等属强透水层,为主要含水量,水量丰富。为了给基坑开挖提供良好干燥的施工坏境,保证施工机械和工作人员的顺利作业,提高土体固结强度,稳定边坡、减缓基坑变形,我部决定对该段深基坑采用拉森钢板桩进行支护。第二章支护、支撑系统的结构设计一、支护、支撑结构选型根据岩土工程勘察报告,本工程基坑开挖深度范围的土层主要为杂填土、淤泥、粉质粘土、淤泥质粘土、细砂、粗砂、碎石、全风化千枚岩、强风化千枚岩,地质条件差,同时管道基坑深度较大。本工程根据基坑开挖深度,采用拉森钢板桩支护方式。(一)管道基坑支护形式1、管道基坑支护方式K12+600-K0+780 段,采用 9 米长 III 型拉森钢板桩加二道内支撑进行基坑支护,钢板桩之间采用 HW250*250*11*11 围檩进行连接,直径 DN300*10 的钢管进行内支撑。第一道支撑距地面 1000mm,第二道支撑距第一道支撑 2000mm。管道基坑支护方式示意图二、本工程投入的拉森钢板桩的参数本工程投入的拉森钢板桩采用 III 型拉森钢板桩,宽 400mm,高 170mm,厚15.5mm,理论重量 68Kg/m,要求拉森钢板桩无穿孔,修边调直后方可使用。拉森钢板桩之间用 HW250*250*11*11 围檩进行连接,围檩与每根拉森钢板桩之间空隙需打入木楔抵紧。转角需设置专用构件,采用©300X10 钢管进行内支撑,内支撑水平间距为 4.0m,管道安装需调整对撑间距并及时回顶。三、基坑监测要求1、监测内容(1)基坑周边沉降及位移监测监测点和控制点均采用钢筋水泥制作,设置稳固。采用或全站仪观测水平位移,采用精密水准仪观测垂直位移。基坑开挖期间每开挖一层观测 2 次或每天观测 2 次,时间为上午开工前,下午收工后。(2)土体侧向变形监测沿基坑周边每 20m 布设一个测斜孔,测斜孔采用专用 PVC 管,管内正交的两组导向槽,埋入深度以进...
