汽轮机水冲击分析与处理

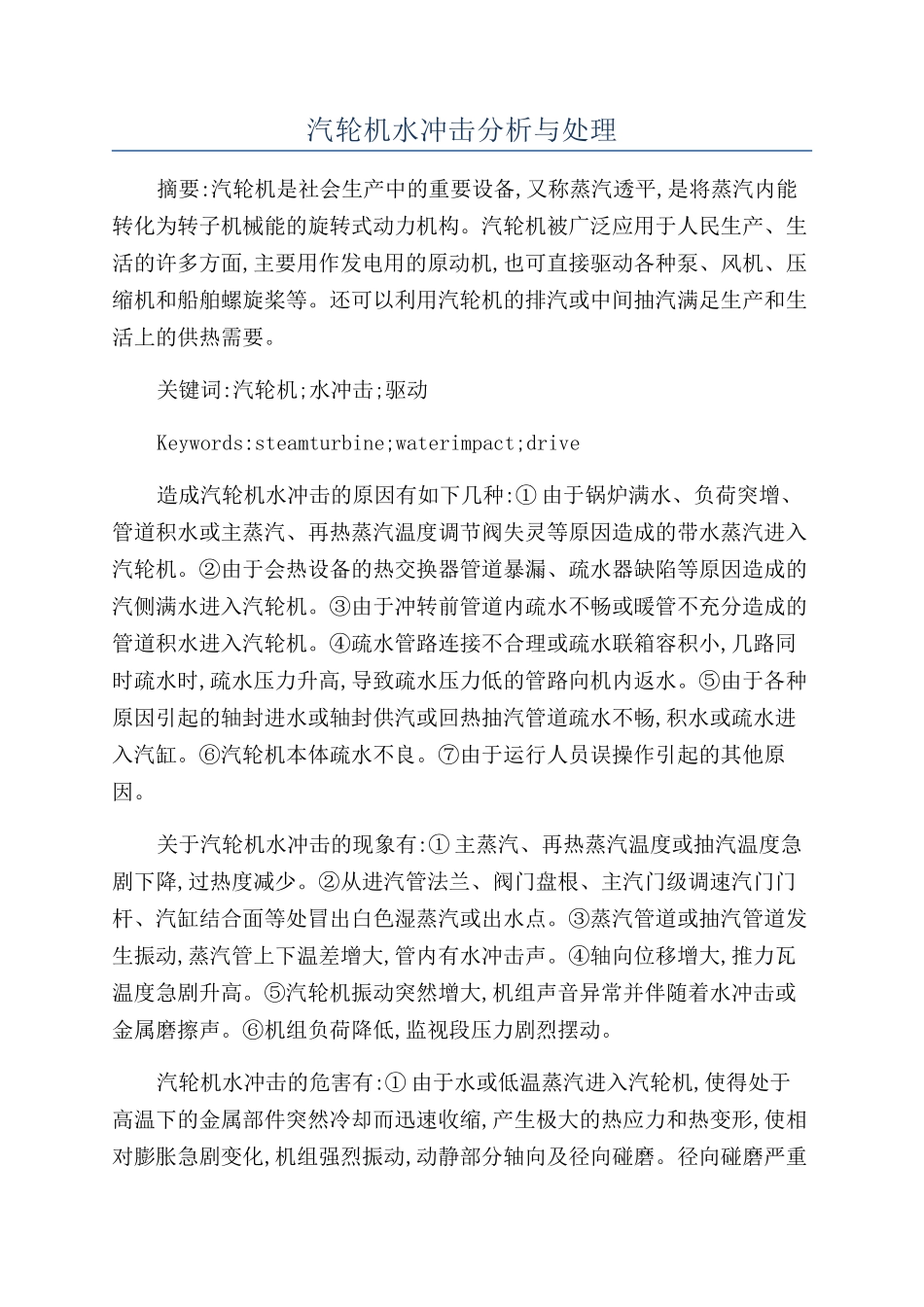

汽轮机水冲击分析与处理摘要:汽轮机是社会生产中的重要设备,又称蒸汽透平,是将蒸汽内能转化为转子机械能的旋转式动力机构。汽轮机被广泛应用于人民生产、生活的许多方面,主要用作发电用的原动机,也可直接驱动各种泵、风机、压缩机和船舶螺旋桨等。还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。关键词:汽轮机;水冲击;驱动Keywords:steamturbine;waterimpact;drive造成汽轮机水冲击的原因有如下几种:① 由于锅炉满水、负荷突增、管道积水或主蒸汽、再热蒸汽温度调节阀失灵等原因造成的带水蒸汽进入汽轮机。②由于会热设备的热交换器管道暴漏、疏水器缺陷等原因造成的汽侧满水进入汽轮机。③由于冲转前管道内疏水不畅或暖管不充分造成的管道积水进入汽轮机。④疏水管路连接不合理或疏水联箱容积小,几路同时疏水时,疏水压力升高,导致疏水压力低的管路向机内返水。⑤由于各种原因引起的轴封进水或轴封供汽或回热抽汽管道疏水不畅,积水或疏水进入汽缸。⑥汽轮机本体疏水不良。⑦由于运行人员误操作引起的其他原因。关于汽轮机水冲击的现象有:① 主蒸汽、再热蒸汽温度或抽汽温度急剧下降,过热度减少。②从进汽管法兰、阀门盘根、主汽门级调速汽门门杆、汽缸结合面等处冒出白色湿蒸汽或出水点。③蒸汽管道或抽汽管道发生振动,蒸汽管上下温差增大,管内有水冲击声。④轴向位移增大,推力瓦温度急剧升高。⑤汽轮机振动突然增大,机组声音异常并伴随着水冲击或金属磨擦声。⑥机组负荷降低,监视段压力剧烈摆动。汽轮机水冲击的危害有:① 由于水或低温蒸汽进入汽轮机,使得处于高温下的金属部件突然冷却而迅速收缩,产生极大的热应力和热变形,使相对膨胀急剧变化,机组强烈振动,动静部分轴向及径向碰磨。径向碰磨严重时会造成大轴弯曲。②当进入汽轮机通流部分的水量较大时,会使叶片损伤或断裂,特别是较长的末几级叶片。③进入汽轮机的水或冷蒸汽的密度比蒸汽的密度大得多,因而在喷嘴内不能获得与蒸汽同样的加速度,出喷嘴时的绝对速度也比蒸汽小得多,使其相对速度的进汽角远大于蒸汽相对速度进汽角,汽流不能按正确方向进入动叶通道,而对动叶进口边的背弧产生较大冲击。④若阀门和汽缸受到急剧冷却,会使金属产生永久变形,导致阀门或汽缸接合面漏汽。⑤机组启停时,如常常出现进水或冷蒸汽,金属在频繁交变的热应力作用下,会出现裂纹。为防止水冲击的发生,根据造成水冲击的原因,制定如下措施:① 正确设置疏水点,布置疏水管。应在锅炉出口至汽轮机主汽...
