液压装车平台的设计及应用VIP专享

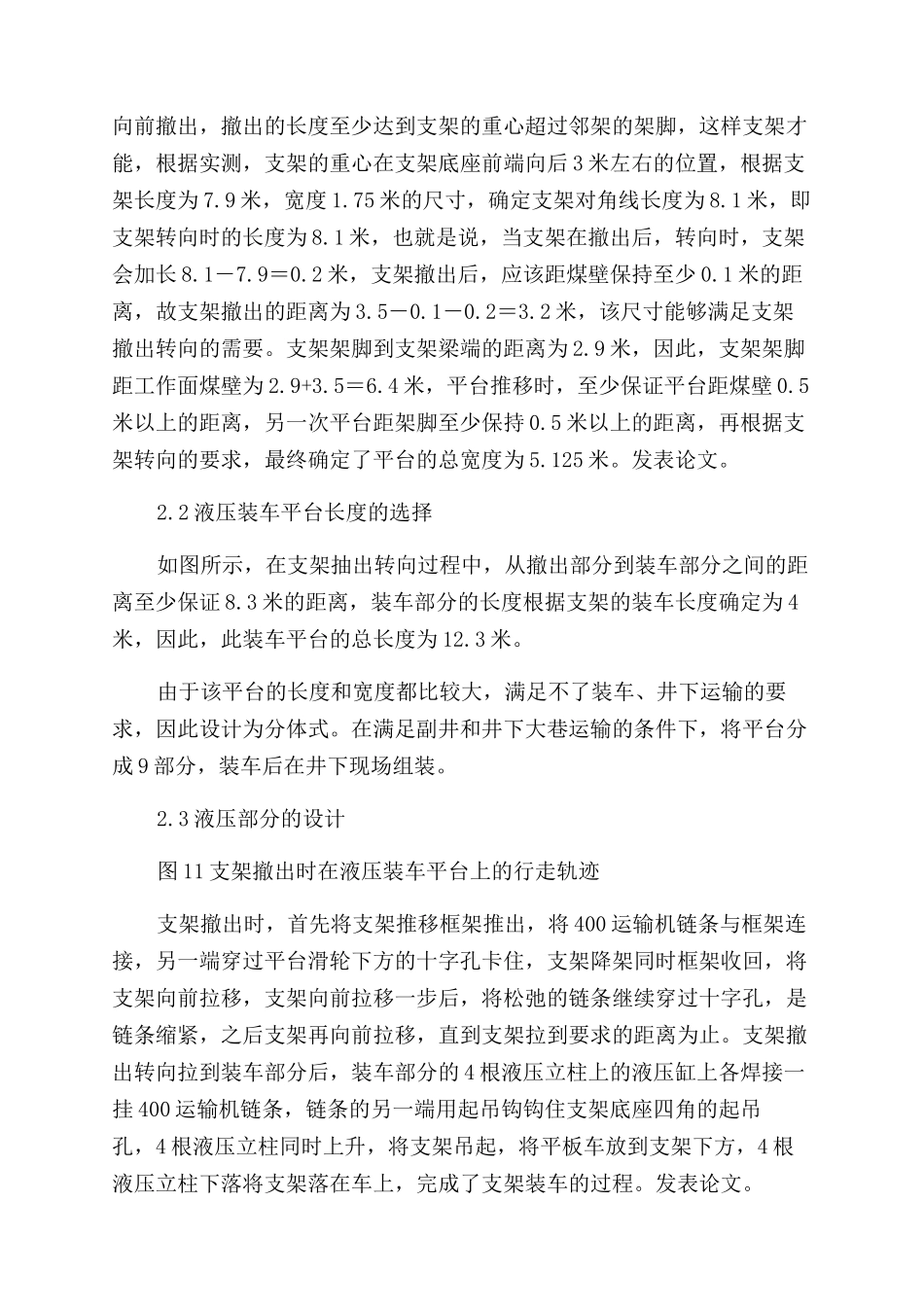

液压装车平台的设计及应用(图文)论文导读：我矿南一 901 综采工作面安装的是 ZY10000/27/56 型液压支架，该支架总长为 7.9 米，总重量为 37 吨，根据综采工作面撤除的需要，撤除的液压支架在撤除过程中，要在底板上滑行 3 米左右的距离，转向后需要装车。现有的技术设备难以满足该型设备撤除的需要，针对此难点，设计了此液压装车平台。根据液压支架的长度为 7.9 米，宽度为 1.75米，工作面撤除时，支架顶梁前端距工作面煤壁即梁端距为 3.5 米，支架撤除时，首先要将支架向前撤出，撤出的长度至少达到支架的重心超过邻架的架脚，这样支架才能，根据实测，支架的重心在支架底座前端向后 3米左右的位置，根据支架长度为 7.9 米，宽度 1.75 米的尺寸，确定支架对角线长度为 8.1 米，即支架转向时的长度为 8.1 米，也就是说，当支架在撤出后，转向时，支架会加长 8.1－7.9＝0.2 米，支架撤出后，应该距煤壁保持至少 0.1 米的距离，故支架撤出的距离为 3.5－0.1－0.2＝3.2米，该尺寸能够满足支架撤出转向的需要。关键词：大采高，液压支架，液压装车平台，工作面撤除1 设计构想我矿南一 901 综采工作面安装的是 ZY10000/27/56 型液压支架，该支架总长为 7.9 米，总重量为 37 吨，根据综采工作面撤除的需要，撤除的液压支架在撤除过程中，要在底板上滑行 3 米左右的距离，转向后需要装车。发表论文。我矿传统的撤除工艺为使用回柱绞车撤除支架，之后转向装车。现有的技术设备难以满足该型设备撤除的需要，针对此难点，设计了此液压装车平台。2 液压装车平台的设计根据2.1 液压装车平台宽度的选择根据液压支架的长度为 7.9 米，宽度为 1.75 米，工作面撤除时，支架顶梁前端距工作面煤壁即梁端距为 3.5 米，支架撤除时，首先要将支架向前撤出，撤出的长度至少达到支架的重心超过邻架的架脚，这样支架才能，根据实测，支架的重心在支架底座前端向后 3 米左右的位置，根据支架长度为 7.9 米，宽度 1.75 米的尺寸，确定支架对角线长度为 8.1 米，即支架转向时的长度为 8.1 米，也就是说，当支架在撤出后，转向时，支架会加长 8.1－7.9＝0.2 米，支架撤出后，应该距煤壁保持至少 0.1 米的距离，故支架撤出的距离为 3.5－0.1－0.2＝3.2 米，该尺寸能够满足支架撤出转向的需要。支架架脚到支架梁端的距离为 2.9 米，因此，支架架脚距工作面煤壁为 2.9+3.5＝6.4 米，平台推移时，至少保证平...
