钻杆接头螺纹检验规范

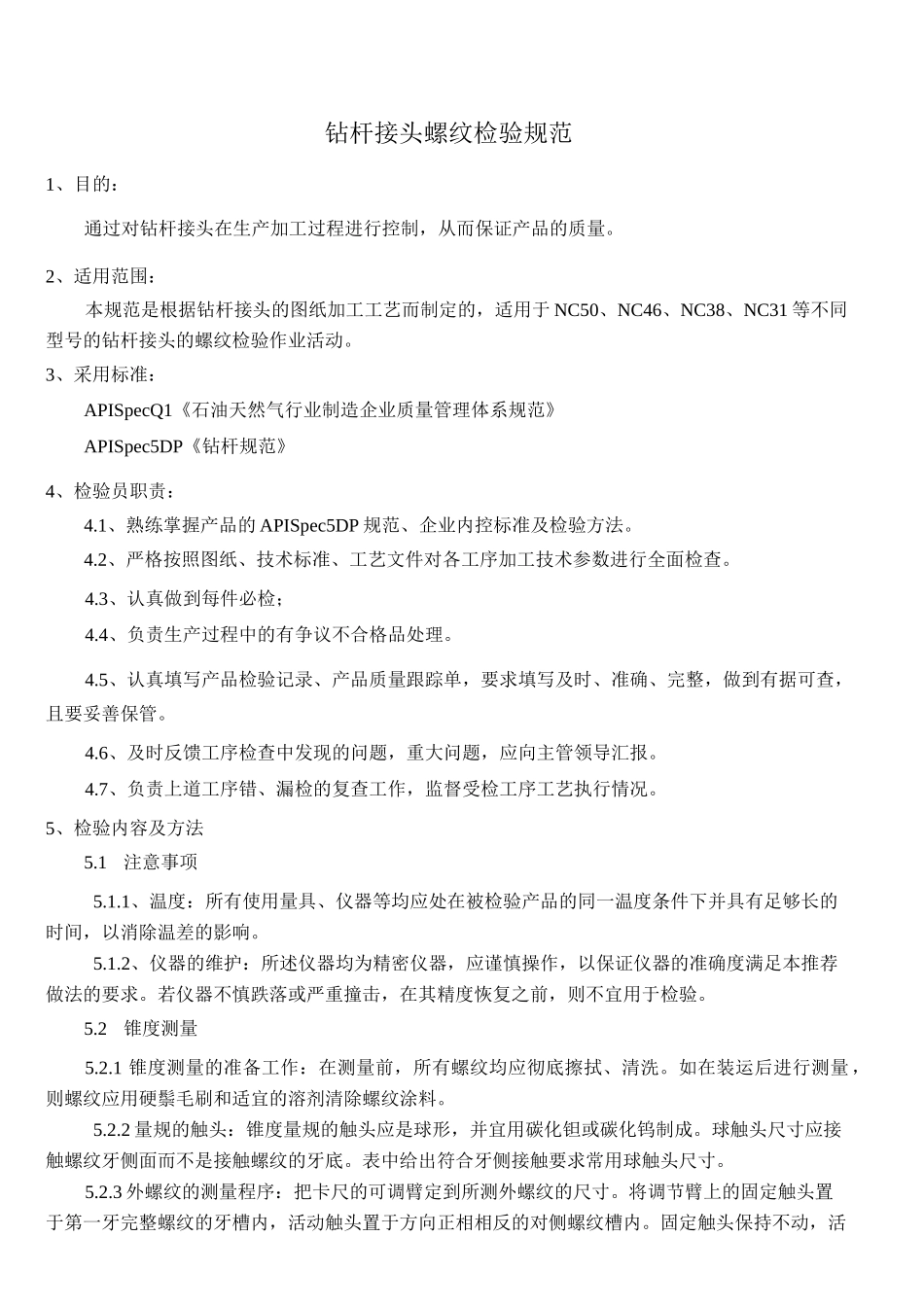

钻杆接头螺纹检验规范_第1页
1/6

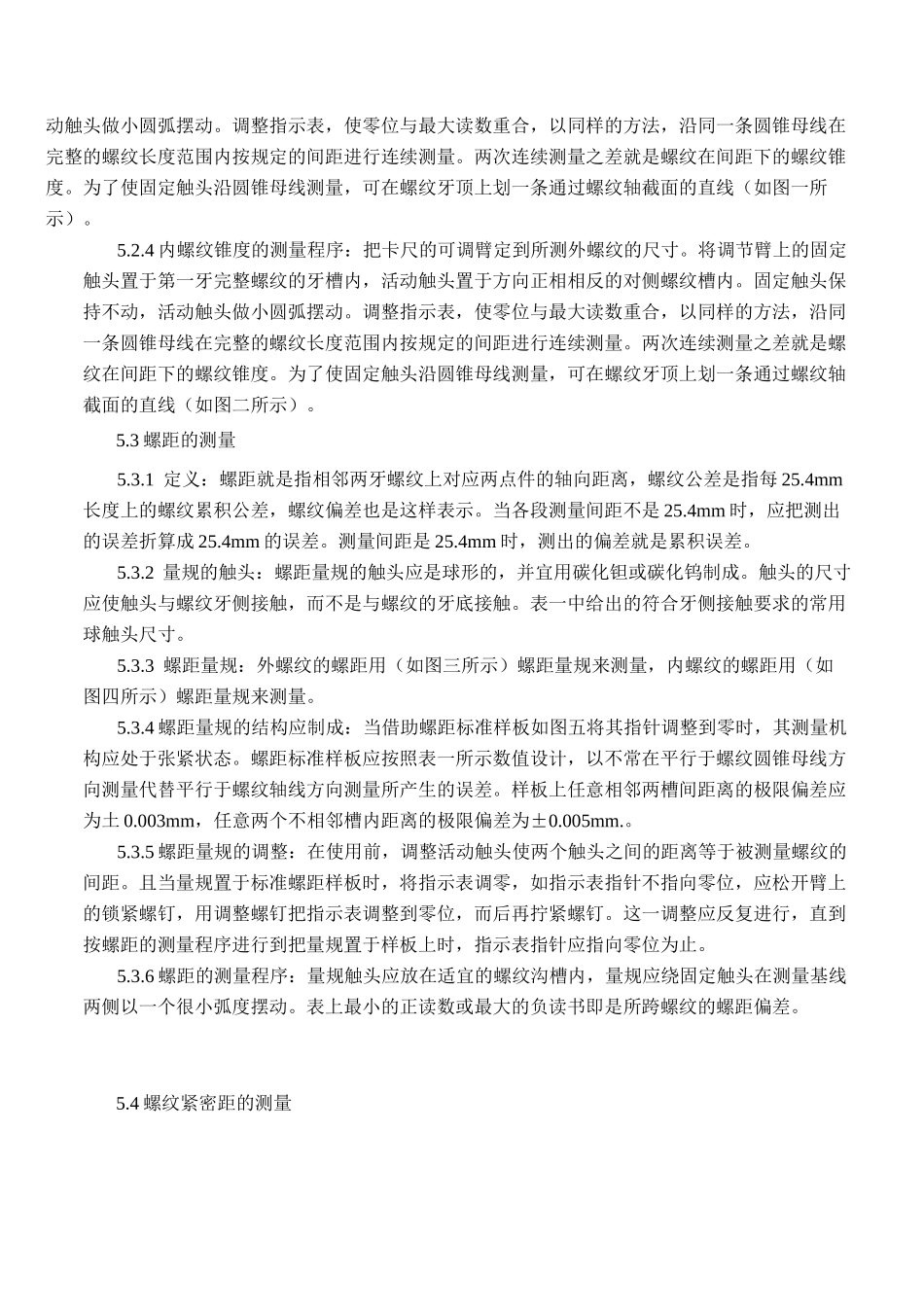

钻杆接头螺纹检验规范_第2页
2/6

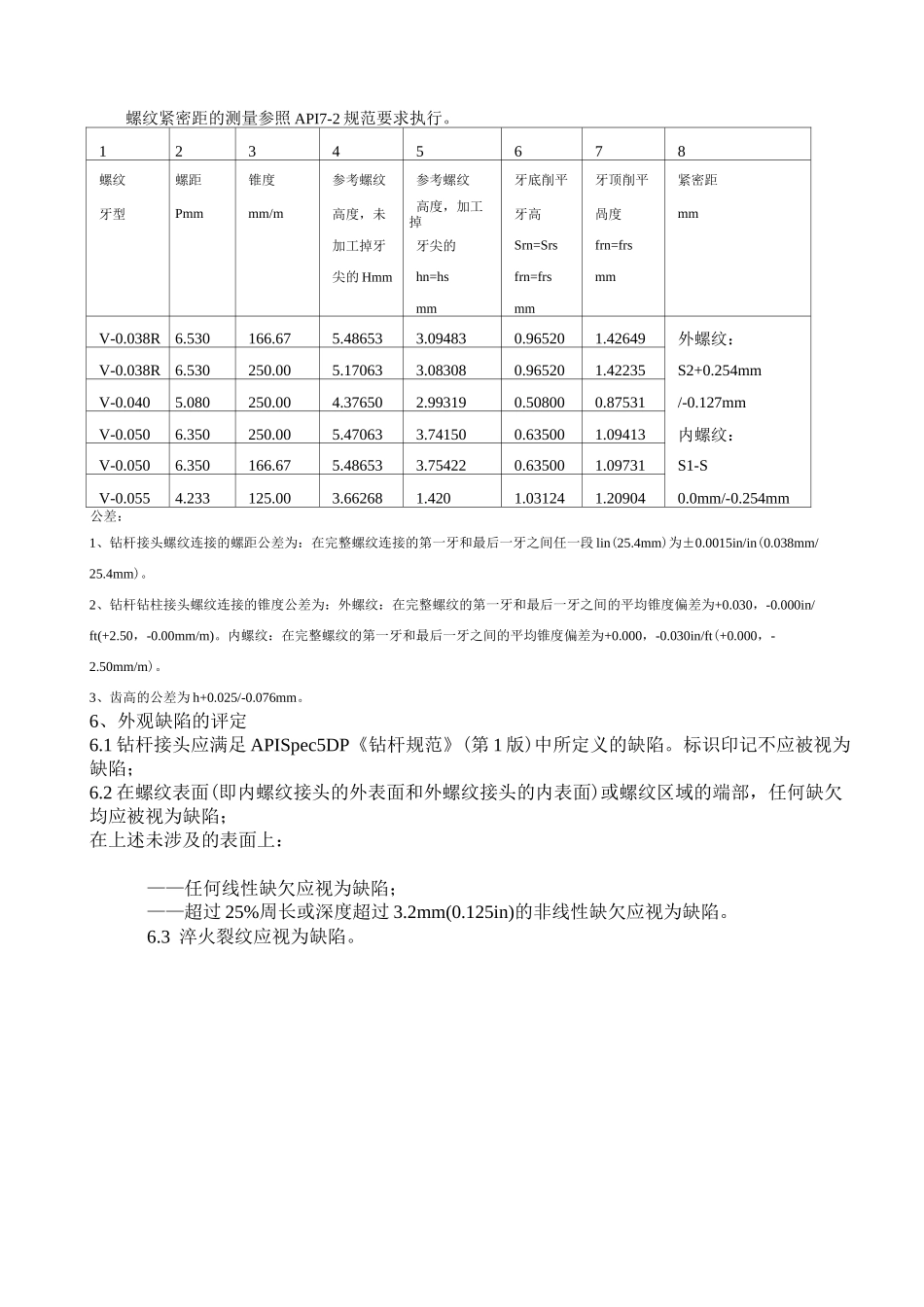

钻杆接头螺纹检验规范_第3页
3/6
钻杆接头螺纹检验规范1、目的:通过对钻杆接头在生产加工过程进行控制,从而保证产品的质量。2、适用范围:本规范是根据钻杆接头的图纸加工工艺而制定的,适用于 NC50、NC46、NC38、NC31 等不同型号的钻杆接头的螺纹检验作业活动。3、采用标准:APISpecQ1《石油天然气行业制造企业质量管理体系规范》APISpec5DP《钻杆规范》4、检验员职责:4.1、熟练掌握产品的 APISpec5DP 规范、企业内控标准及检验方法。4.2、严格按照图纸、技术标准、工艺文件对各工序加工技术参数进行全面检查。4.3、认真做到每件必检;4.4、负责生产过程中的有争议不合格品处理。4.5、认真填写产品检验记录、产品质量跟踪单,要求填写及时、准确、完整,做到有据可查,且要妥善保管。4.6、及时反馈工序检查中发现的问题,重大问题,应向主管领导汇报。4.7、负责上道工序错、漏检的复查工作,监督受检工序工艺执行情况。5、检验内容及方法5.1注意事项5.1.1、温度:所有使用量具、仪器等均应处在被检验产品的同一温度条件下并具有足够长的时间,以消除温差的影响。5.1.2、仪器的维护:所述仪器均为精密仪器,应谨慎操作,以保证仪器的准确度满足本推荐做法的要求。若仪器不慎跌落或严重撞击,在其精度恢复之前,则不宜用于检验。5.2锥度测量5.2.1 锥度测量的准备工作:在测量前,所有螺纹均应彻底擦拭、清洗。如在装运后进行测量 ,则螺纹应用硬鬃毛刷和适宜的溶剂清除螺纹涂料。5.2.2 量规的触头:锥度量规的触头应是球形,并宜用碳化钽或碳化钨制成。球触头尺寸应接触螺纹牙侧面而不是接触螺纹的牙底。表中给出符合牙侧接触要求常用球触头尺寸。5.2.3 外螺纹的测量程序:把卡尺的可调臂定到所测外螺纹的尺寸。将调节臂上的固定触头置于第一牙完整螺纹的牙槽内,活动触头置于方向正相相反的对侧螺纹槽内。固定触头保持不动,活动触头做小圆弧摆动。调整指示表,使零位与最大读数重合,以同样的方法,沿同一条圆锥母线在完整的螺纹长度范围内按规定的间距进行连续测量。两次连续测量之差就是螺纹在间距下的螺纹锥度。为了使固定触头沿圆锥母线测量,可在螺纹牙顶上划一条通过螺纹轴截面的直线(如图一所示)。5.2.4 内螺纹锥度的测量程序:把卡尺的可调臂定到所测外螺纹的尺寸。将调节臂上的固定触头置于第一牙完整螺纹的牙槽内,活动触头置于方向正相相反的对侧螺纹槽内。固定触头保持不动,活动触头做小圆弧摆动。调整指示表,使零位与最大读数重合,以同样的方法,沿...
