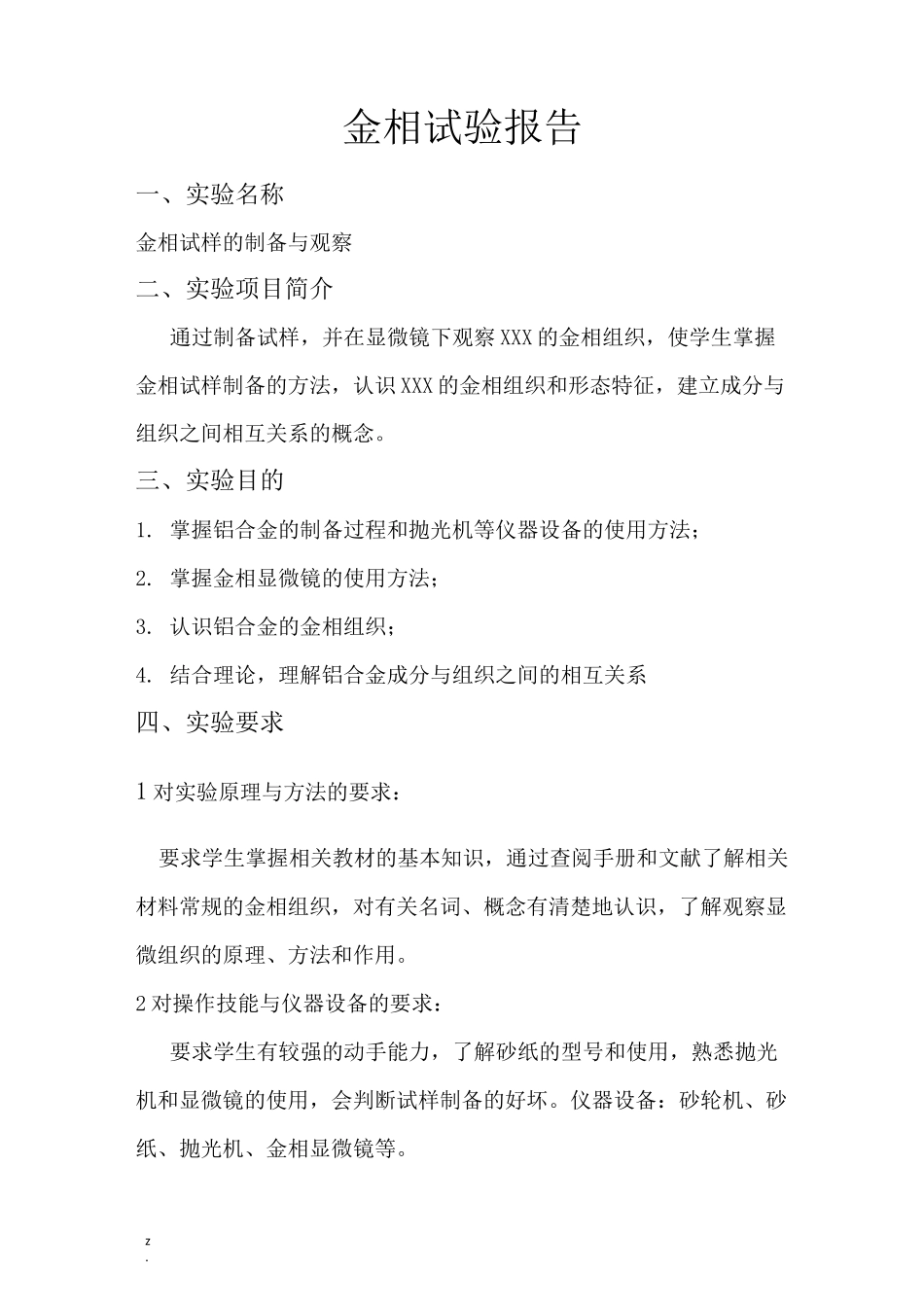

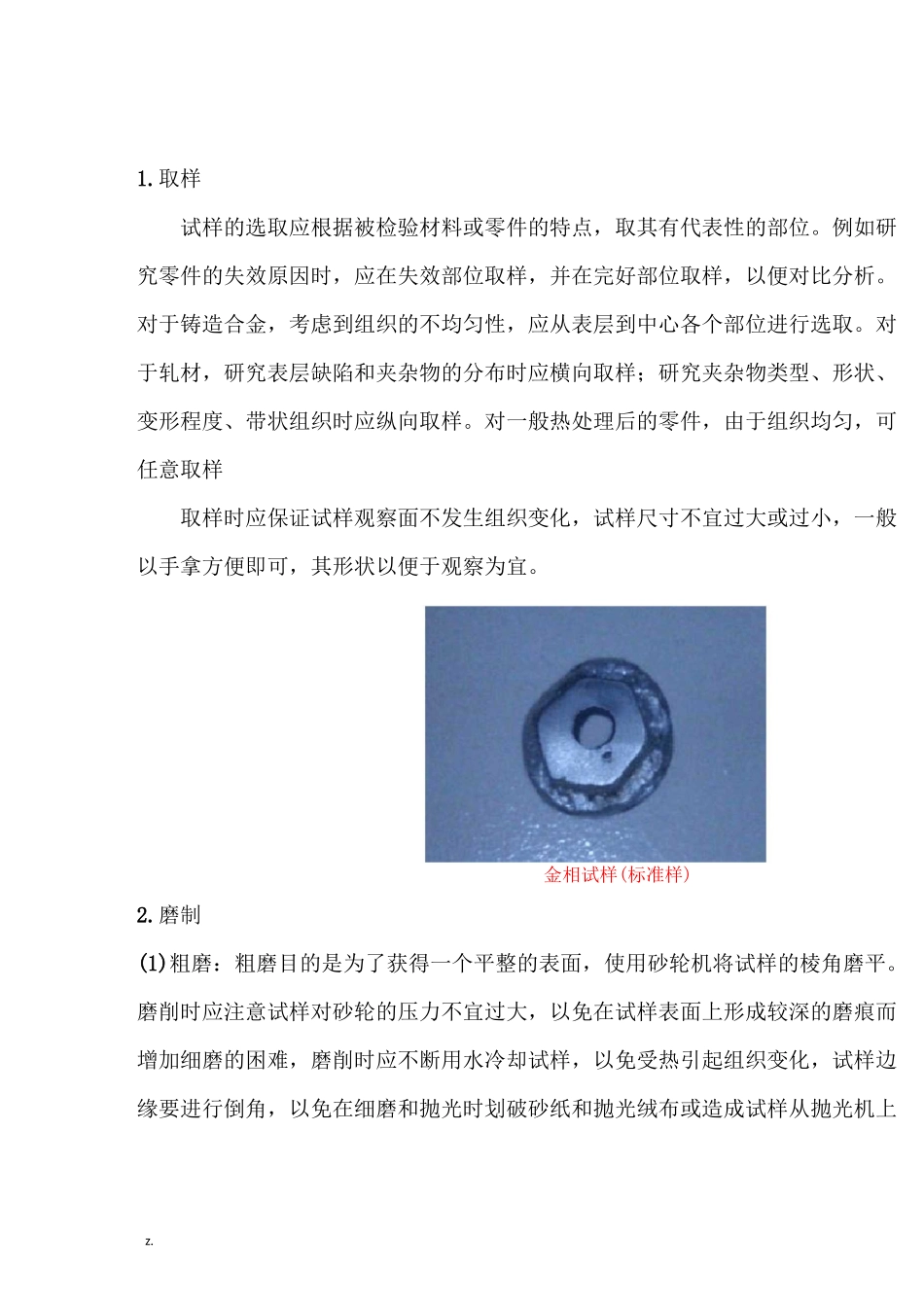

z.金相试验报告一、实验名称金相试样的制备与观察二、实验项目简介通过制备试样，并在显微镜下观察 XXX 的金相组织，使学生掌握金相试样制备的方法，认识 XXX 的金相组织和形态特征，建立成分与组织之间相互关系的概念。三、实验目的1. 掌握铝合金的制备过程和抛光机等仪器设备的使用方法；2. 掌握金相显微镜的使用方法；3. 认识铝合金的金相组织；4. 结合理论，理解铝合金成分与组织之间的相互关系四、实验要求1 对实验原理与方法的要求：要求学生掌握相关教材的基本知识，通过查阅手册和文献了解相关材料常规的金相组织，对有关名词、概念有清楚地认识，了解观察显微组织的原理、方法和作用。2 对操作技能与仪器设备的要求：要求学生有较强的动手能力，了解砂纸的型号和使用，熟悉抛光机和显微镜的使用，会判断试样制备的好坏。仪器设备：砂轮机、砂纸、抛光机、金相显微镜等。z.3 对实验报告的要求：1. 记录实验过程；2. 根据金相照片分析成分和金相组织的关系；3. 要求用正规实验报告纸，书写清晰。五、实验所用仪器设备及材料1.设备：金相显微镜、抛光机、砂轮机。2.各号金相砂纸、抛光布、脱脂棉、3~5%硝酸酒精溶液、试样(成分：XXXXX)。六、实验步骤(1)金相显微试样的制备金相试样的制备包括取样、磨制、抛光和浸蚀等步骤。金相试样的制备过程主要步骤取样二磨制-k抛光~k浸蚀I—I 广I―II—II—镶嵌本实验金相试样制备过程的步骤如下:水清洗水清洗浸蚀剂吹吹风1 显微镜11浸蚀 J—►［吹干1观察1酒精清洗z.1.取样试样的选取应根据被检验材料或零件的特点，取其有代表性的部位。例如研究零件的失效原因时，应在失效部位取样，并在完好部位取样，以便对比分析。对于铸造合金，考虑到组织的不均匀性，应从表层到中心各个部位进行选取。对于轧材，研究表层缺陷和夹杂物的分布时应横向取样；研究夹杂物类型、形状、变形程度、带状组织时应纵向取样。对一般热处理后的零件，由于组织均匀，可任意取样取样时应保证试样观察面不发生组织变化，试样尺寸不宜过大或过小，一般以手拿方便即可，其形状以便于观察为宜。金相试样(标准样)2.磨制(1)粗磨：粗磨目的是为了获得一个平整的表面，使用砂轮机将试样的棱角磨平。磨削时应注意试样对砂轮的压力不宜过大，以免在试样表面上形成较深的磨痕而增加细磨的困难，磨削时应不断用水冷却试样，以免受热引起组织变化，试样边缘要进行倒角，以免在细磨和抛光时划破砂纸和抛光绒布或造成试样从...
