天然气管道保护专项方案VIP专享

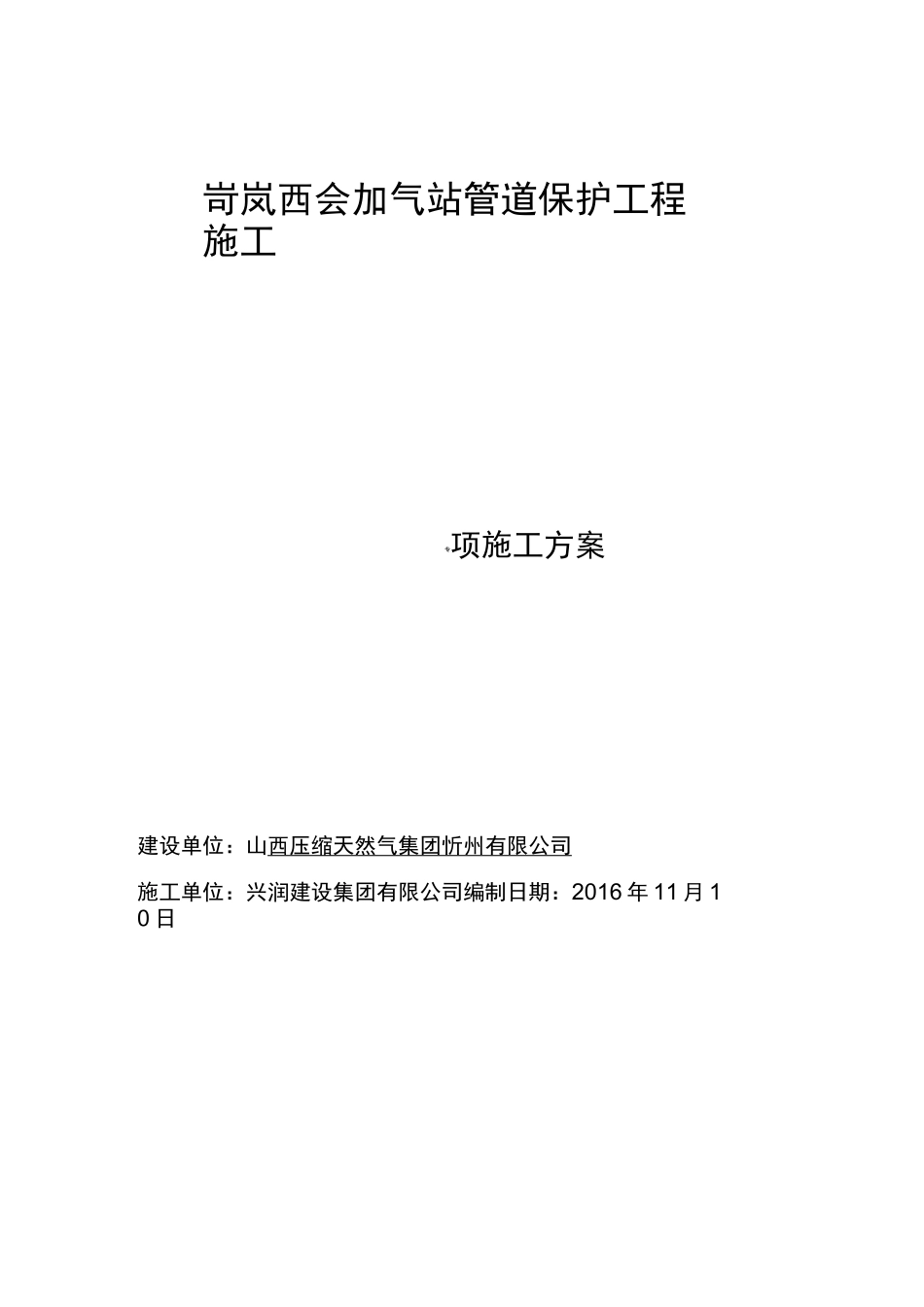

岢岚西会加气站管道保护工程施工专项施工方案建设单位：山西压缩天然气集团忻州有限公司施工单位：兴润建设集团有限公司编制日期：2016 年 11 月 10 日感谢下载载精品222BSJ^sffi「His川s“>H瀝$«嵐霍谢w4.1«is4.2 田醫施4.3州萝邑讯m"m脸菽郦®^25.15.2才目汕国W6.1 倉40]鼠s»6.2遂曹黑BH66.3E第 6岢岚西会加气站管道保护工程施工天然气管道保护专项施工方案一、编制依据1、《岢岚西会加气站管道保护工程施工合同段施工图设计》；2、监理单位及忻州压缩天然气集团忻州有限公司对天然气管道保护的有关要求；3、我部现场现场实际调研情况‘4、中华人民共和国石油天然气管道保护法。二、工程概况国新能源晋西北天然气集团有限公司天然气管道从忻州压缩天然气集团忻州有限公司建设的岢岚西会加气站下方穿越，位置处于加气站进出口处，需做燃气管道保护。三、地物情况天然气管道影响的管道参数如下表所示。表一施工范围内天然气管道参数表序号地点管道影响范围长度(m)埋深(cm)管径(mm)产权单位备注1#1-1-11—1—1IZ^岢岚县西会村约 85m2500---3000700国新能源晋西北天然气集团有限公司位于西会加气站填方路段，下做盖板涵保护措施1#天然气管道，位于忻州市岢岚县西会村处，直径 D=700mm，影响路基范围约 85m,埋深为 2500--3000cm,位于西会加气站填方处，设计图附后。4.1 管线探明在临时便道施工前，根据业主提供的管网图注示及晋西北天然气集团有限公司_、原地面线\部门人员现场指定位置，采用人工开挖探明沟，直至天然气管完全暴露。4.2 开挖沟槽在明确天然气管走向后，沿天然气管两侧开挖约沟槽，坡比根据地质情况进行确定，拟定土质边坡 1：1。开挖过程全面采用人工开挖方式，管道上方禁止采取机械开挖，全部进行人工开挖，确保天然气管道安全。4.3 天然气管保护方法4.3.1、路基填筑地段 1#天然气管道保护对于路基填筑施工范围内需进行开挖暴露，开挖至管道顶时，按照设计图纸放样条形基础边线纟继续人工开挖至垫层底标高，第一层混凝土 C15 基础垫层，再浇筑第二层混凝土基础，绑扎钢筋、支立模板浇筑墙身混凝土，之后回填细砂至盖板底纟细砂应密实纟最后顶层浇筑 50cm 厚钢筋混凝土盖板。拟填筑路基图 4.1 填筑段天然气管道保护示意图天然气管道保护处理完成后管道两侧及管顶以上 1m 以内的回填土必须采用人工压实，若实在需要采用小型机械压实，其总重量不得大于 2 吨，否则不能保证天然气管道在施工期间的安全性...
