螺旋千斤顶设计计算说明书

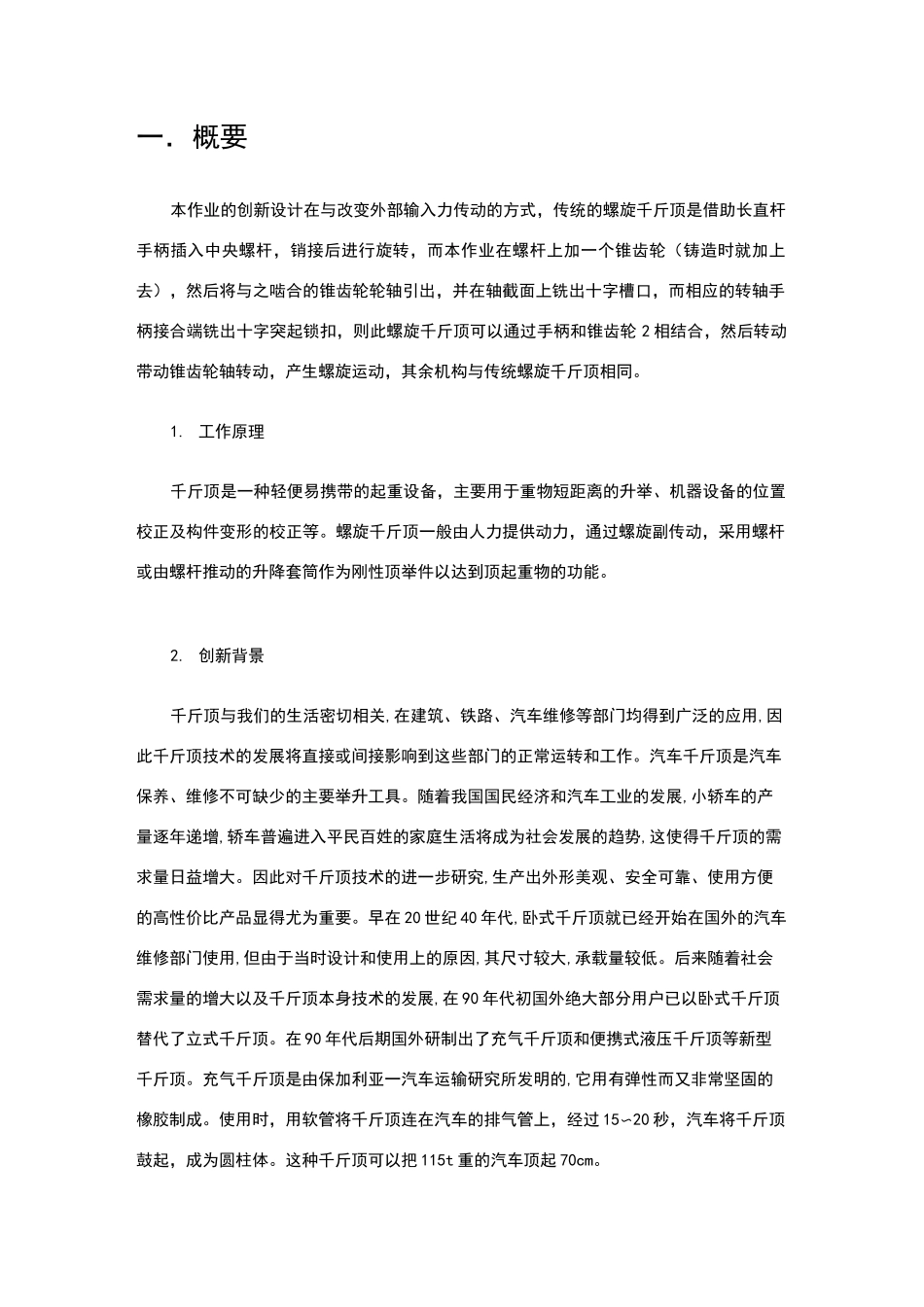

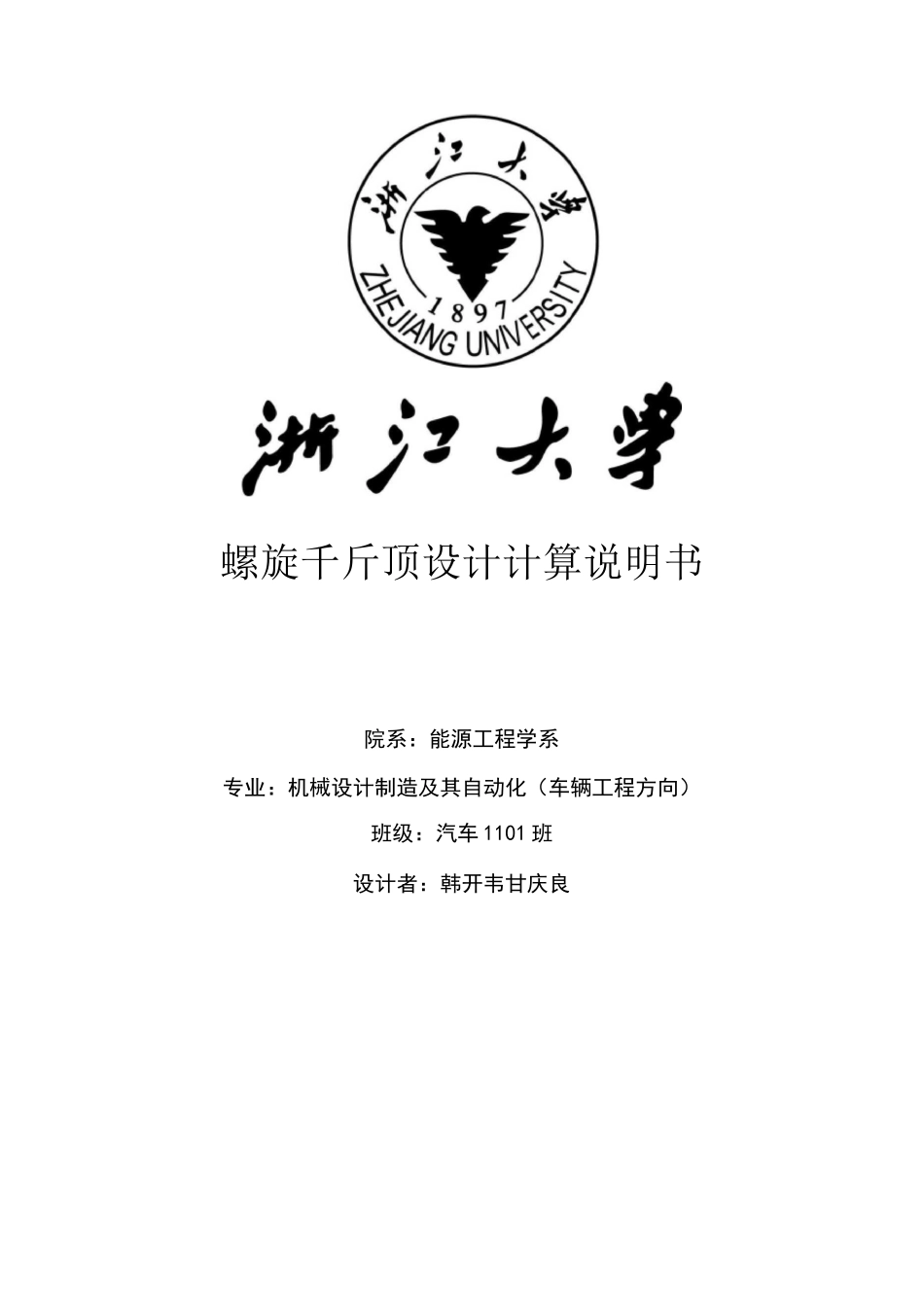

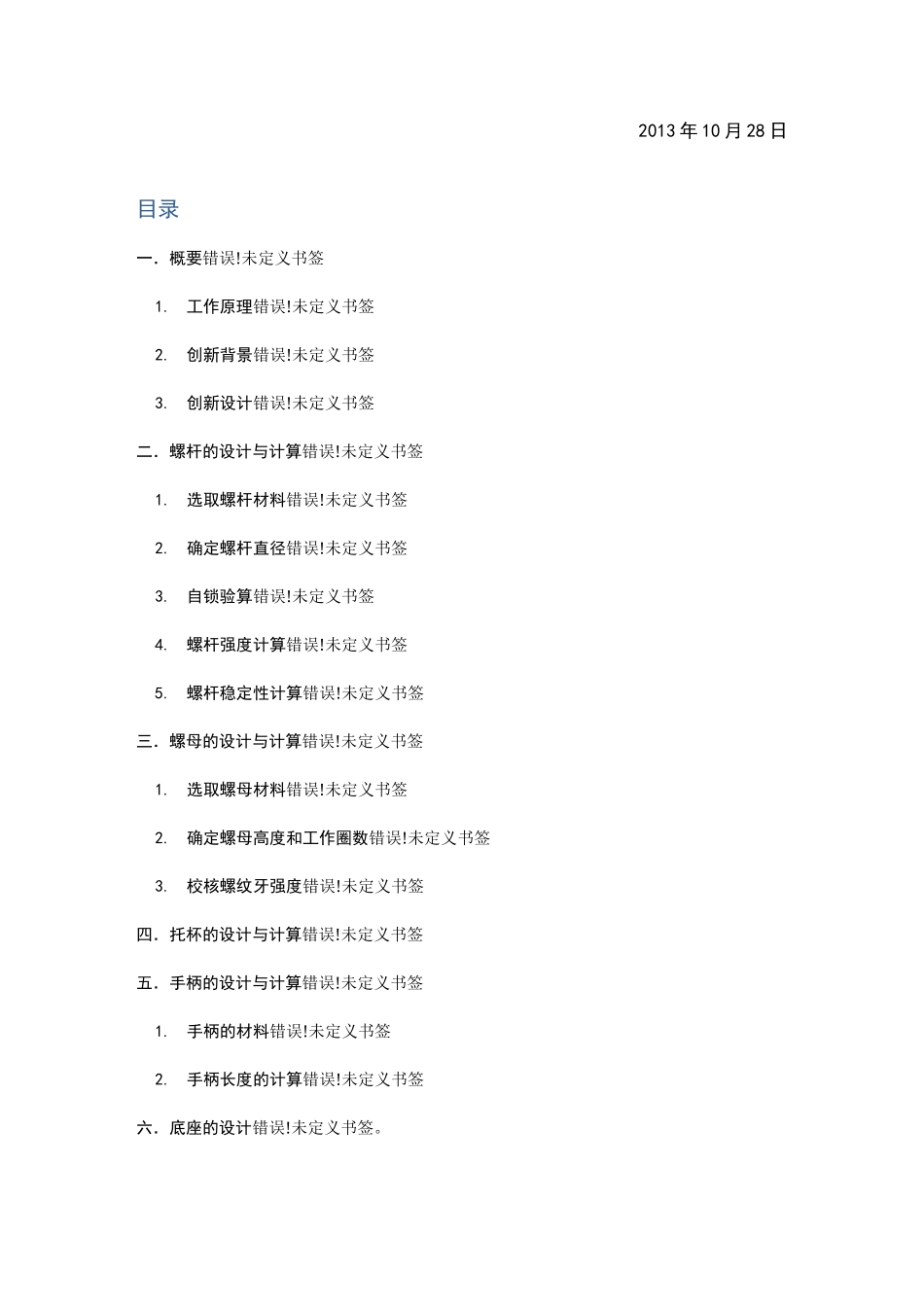

螺旋千斤顶设计计算说明书院系：能源工程学系专业：机械设计制造及其自动化（车辆工程方向）班级：汽车 1101 班设计者：韩开韦甘庆良2013 年 10 月 28 日目录一．概要错误!未定义书签1.工作原理错误!未定义书签2.创新背景错误!未定义书签3.创新设计错误!未定义书签二．螺杆的设计与计算错误!未定义书签1.选取螺杆材料错误!未定义书签2.确定螺杆直径错误!未定义书签3.自锁验算错误!未定义书签4.螺杆强度计算错误!未定义书签5.螺杆稳定性计算错误!未定义书签三．螺母的设计与计算错误!未定义书签1.选取螺母材料错误!未定义书签2.确定螺母高度和工作圈数错误!未定义书签3.校核螺纹牙强度错误!未定义书签四．托杯的设计与计算错误!未定义书签五．手柄的设计与计算错误!未定义书签1.手柄的材料错误!未定义书签2.手柄长度的计算错误!未定义书签六．底座的设计错误!未定义书签。一．概要本作业的创新设计在与改变外部输入力传动的方式，传统的螺旋千斤顶是借助长直杆手柄插入中央螺杆，销接后进行旋转，而本作业在螺杆上加一个锥齿轮（铸造时就加上去），然后将与之啮合的锥齿轮轮轴引出，并在轴截面上铣出十字槽口，而相应的转轴手柄接合端铣出十字突起锁扣，则此螺旋千斤顶可以通过手柄和锥齿轮 2 相结合，然后转动带动锥齿轮轴转动，产生螺旋运动，其余机构与传统螺旋千斤顶相同。1. 工作原理千斤顶是一种轻便易携带的起重设备，主要用于重物短距离的升举、机器设备的位置校正及构件变形的校正等。螺旋千斤顶一般由人力提供动力，通过螺旋副传动，采用螺杆或由螺杆推动的升降套筒作为刚性顶举件以达到顶起重物的功能。2. 创新背景千斤顶与我们的生活密切相关,在建筑、铁路、汽车维修等部门均得到广泛的应用,因此千斤顶技术的发展将直接或间接影响到这些部门的正常运转和工作。汽车千斤顶是汽车保养、维修不可缺少的主要举升工具。随着我国国民经济和汽车工业的发展,小轿车的产量逐年递增,轿车普遍进入平民百姓的家庭生活将成为社会发展的趋势,这使得千斤顶的需求量日益增大。因此对千斤顶技术的进一步研究,生产出外形美观、安全可靠、使用方便的高性价比产品显得尤为重要。早在 20 世纪 40 年代,卧式千斤顶就已经开始在国外的汽车维修部门使用,但由于当时设计和使用上的原因,其尺寸较大,承载量较低。后来随着社会需求量的增大以及千斤顶本身技术的发展,在 90 年代初国外绝大部分用户已以卧式千斤顶替代了立式千斤顶。在 90 年代后期...
