水电工程施工工艺流程

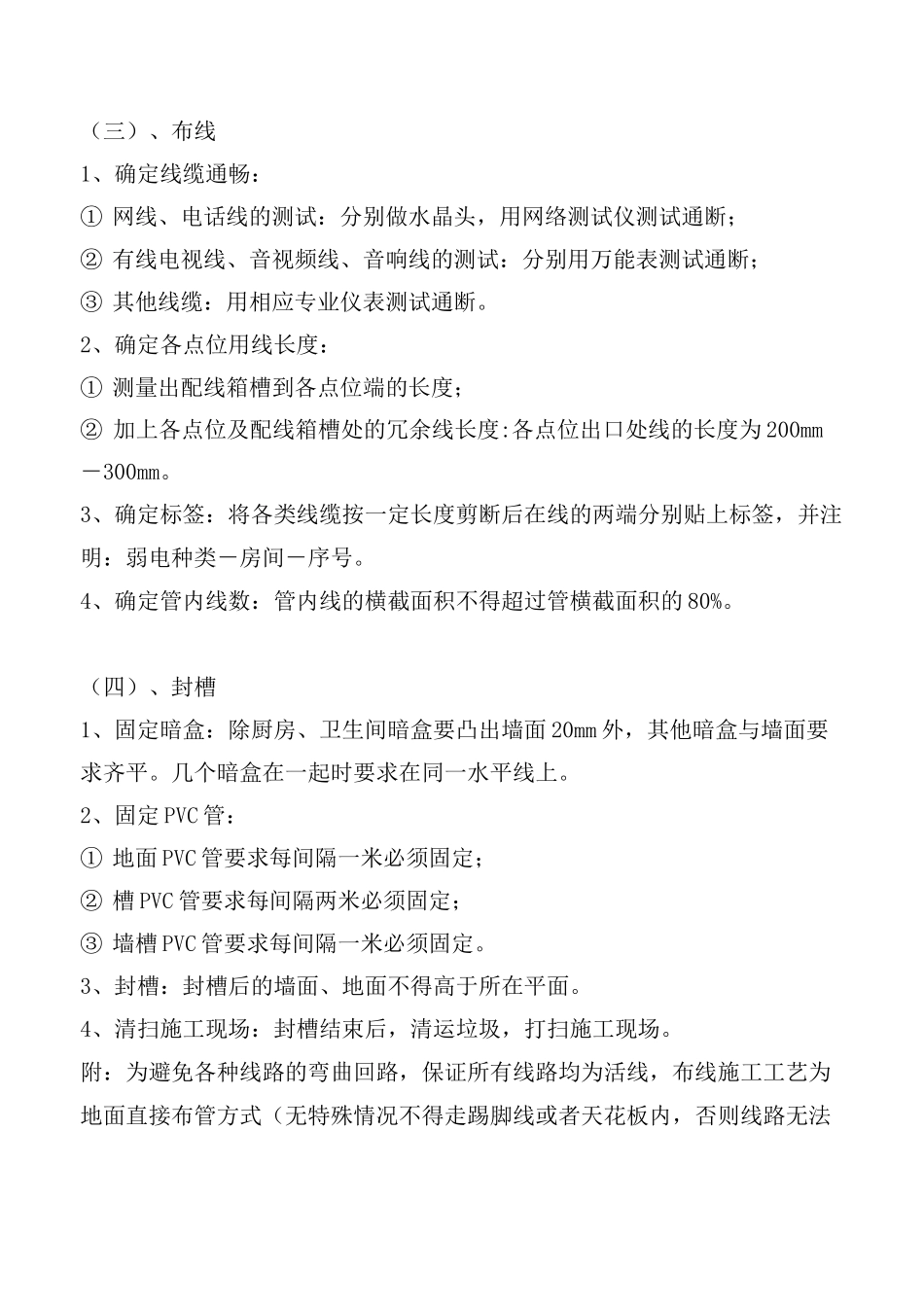

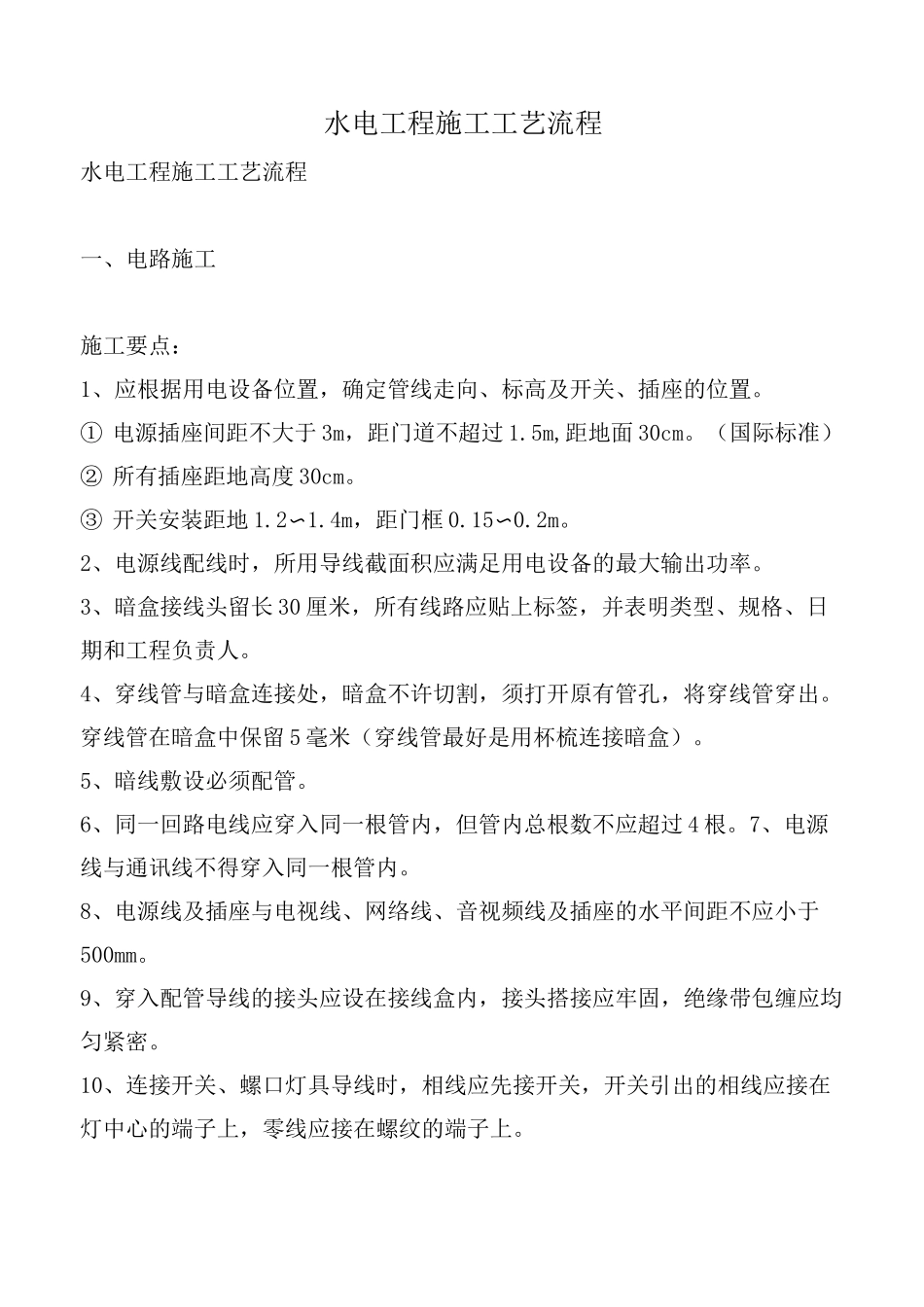

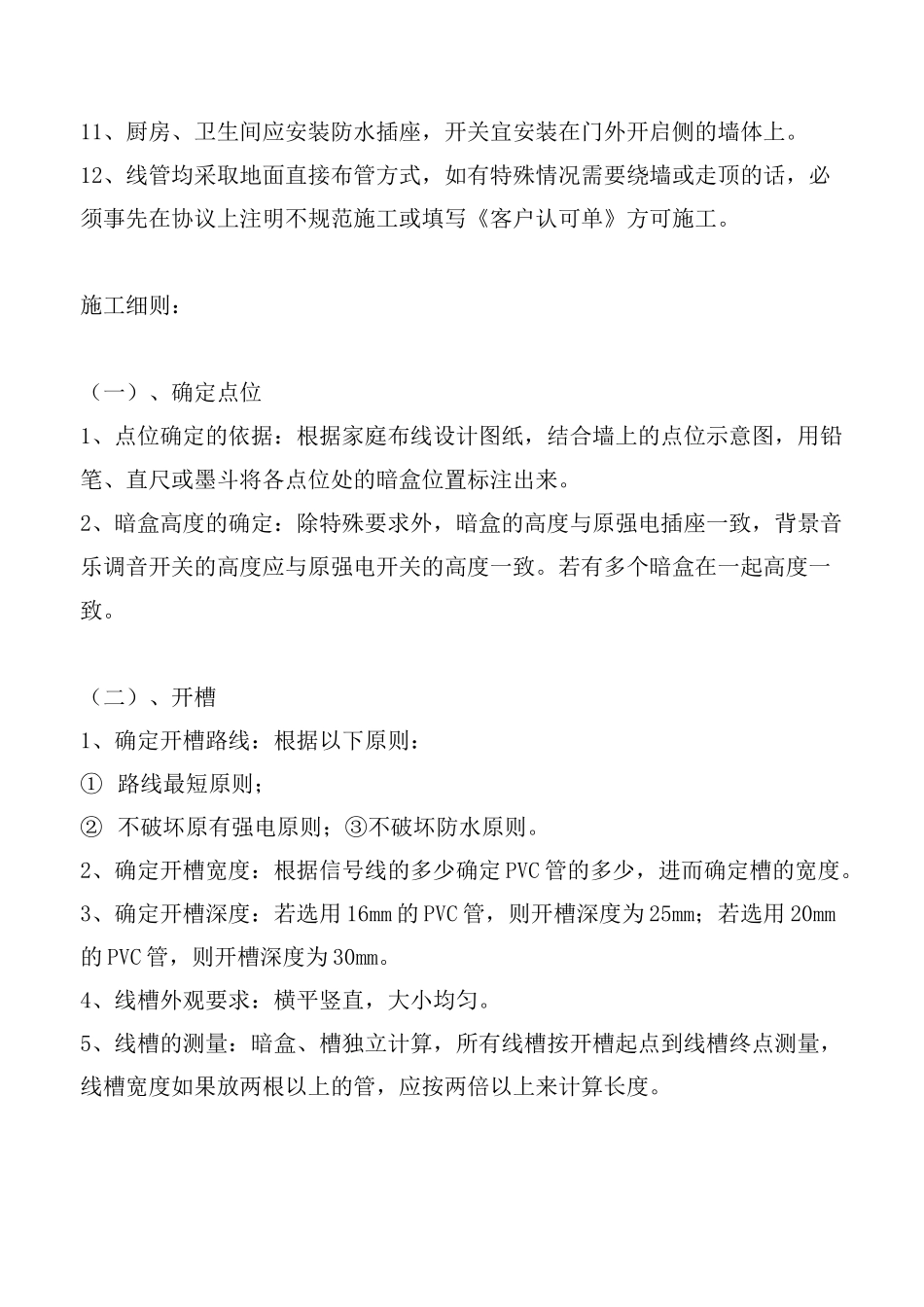

水电工程施工工艺流程水电工程施工工艺流程一、电路施工施工要点：1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。① 电源插座间距不大于 3m，距门道不超过 1.5m,距地面 30cm。（国际标准）② 所有插座距地高度 30cm。③ 开关安装距地 1.2〜1.4m，距门框 0.15〜0.2m。2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。3、暗盒接线头留长 30 厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。4、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留 5 毫米（穿线管最好是用杯梳连接暗盒）。5、暗线敷设必须配管。6、同一回路电线应穿入同一根管内，但管内总根数不应超过 4 根。7、电源线与通讯线不得穿入同一根管内。8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。9、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。10、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。11、厨房、卫生间应安装防水插座，开关宜安装在门外开启侧的墙体上。12、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。施工细则：（一）、确定点位1、点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起高度一致。（二）、开槽1、确定开槽路线：根据以下原则：① 路线最短原则；② 不破坏原有强电原则；③不破坏防水原则。2、确定开槽宽度：根据信号线的多少确定 PVC 管的多少，进而确定槽的宽度。3、确定开槽深度：若选用 16mm 的 PVC 管，则开槽深度为 25mm；若选用 20mm的 PVC 管，则开槽深度为 30mm。4、线槽外观要求：横平竖直，大小均匀。5、线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。（三）、布线1、确定线缆通畅：① 网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；② 有线电视线、音视频线、音响线的测试：分别用万能表测试通断；③ 其他线缆：用相应专业仪...
