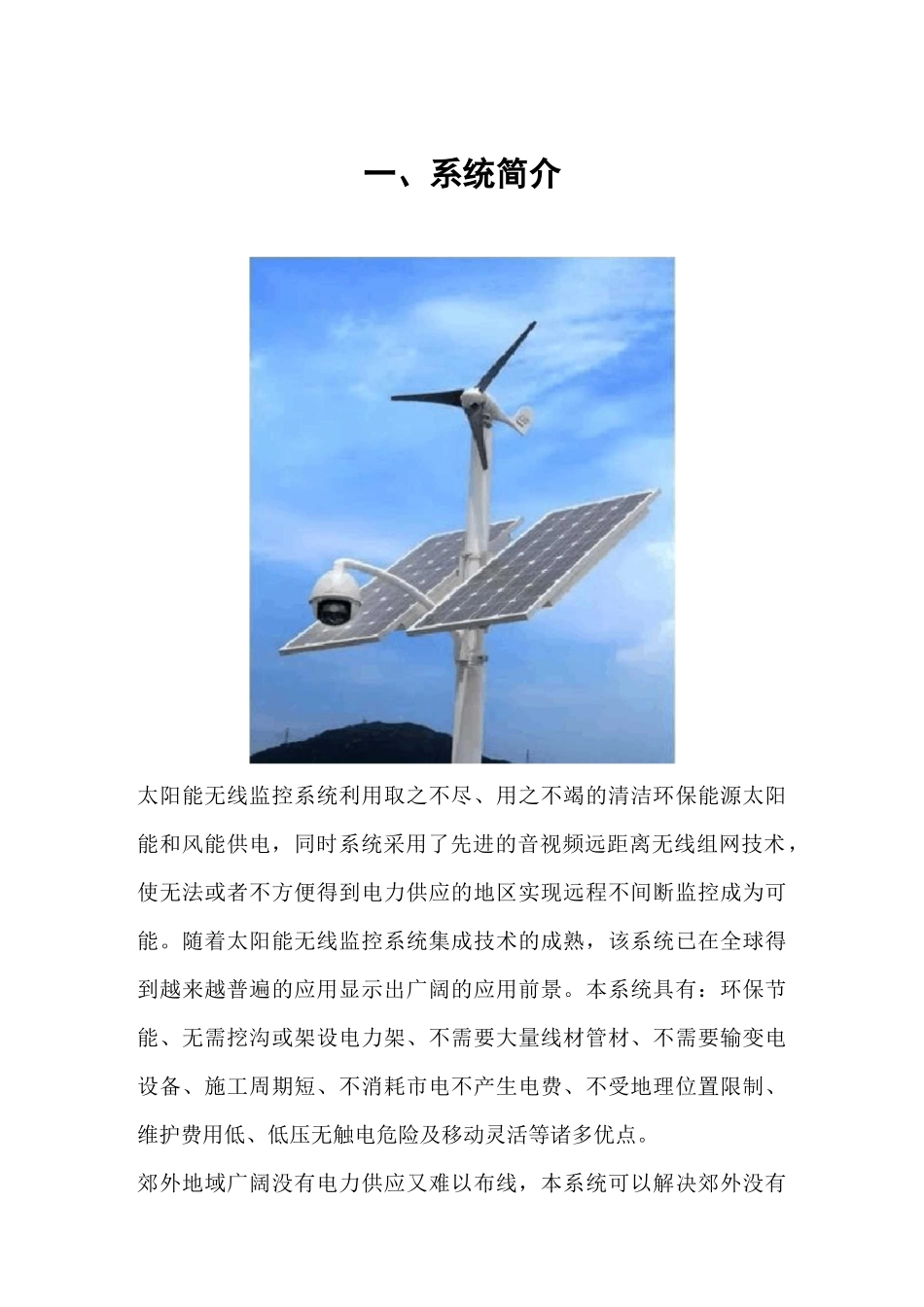

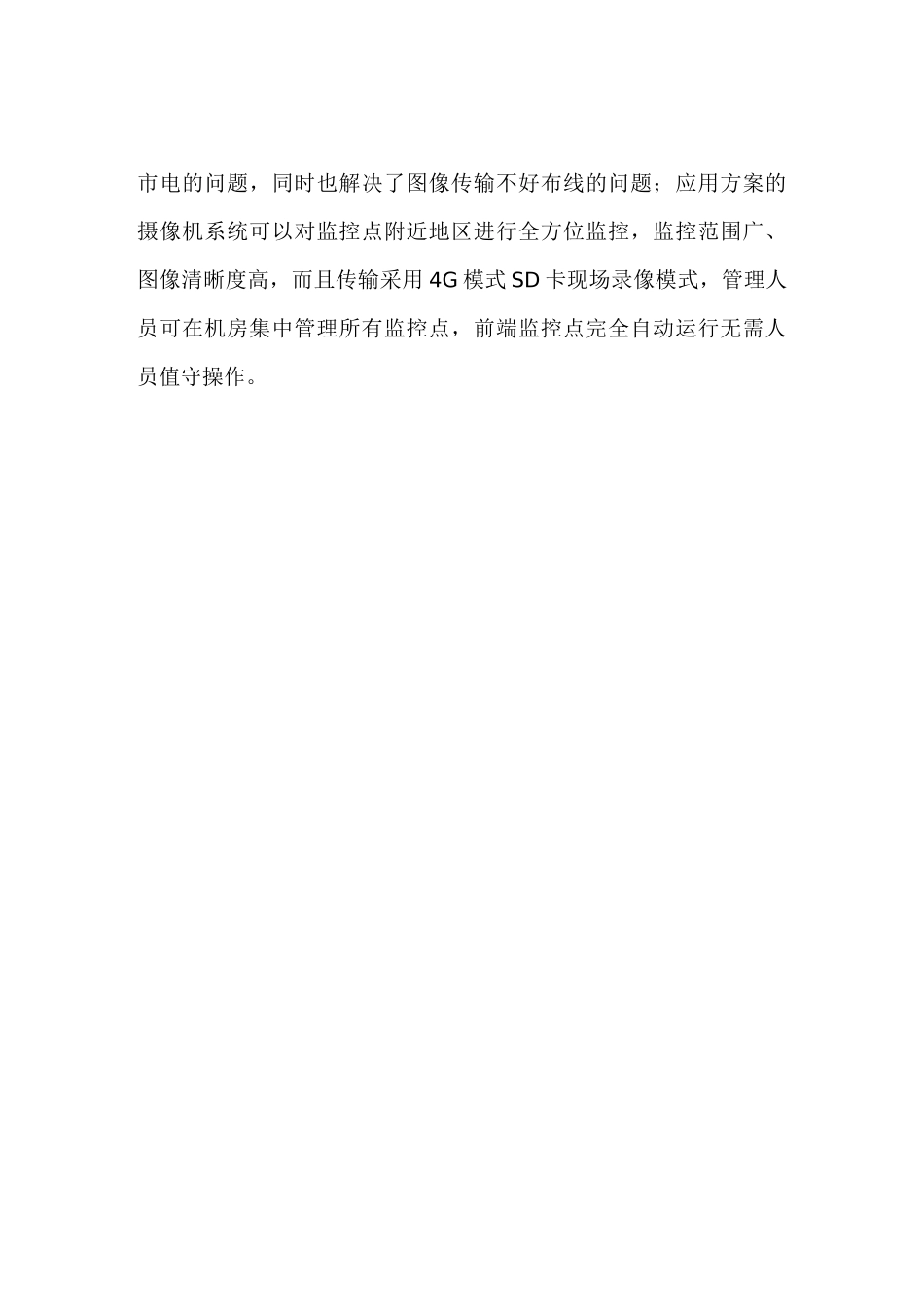

太阳能无线视频监控系统设计方案江西省 XX 科技有限公司2019.3.22目录1.系统简介 32.系统原理和架构 53.系统配置单 104.售后服务及技术支持 115.部分工程应用场景 12一、系统简介太阳能无线监控系统利用取之不尽、用之不竭的清洁环保能源太阳能和风能供电，同时系统采用了先进的音视频远距离无线组网技术，使无法或者不方便得到电力供应的地区实现远程不间断监控成为可能。随着太阳能无线监控系统集成技术的成熟，该系统已在全球得到越来越普遍的应用显示出广阔的应用前景。本系统具有：环保节能、无需挖沟或架设电力架、不需要大量线材管材、不需要输变电设备、施工周期短、不消耗市电不产生电费、不受地理位置限制、维护费用低、低压无触电危险及移动灵活等诸多优点。郊外地域广阔没有电力供应又难以布线，本系统可以解决郊外没有市电的问题，同时也解决了图像传输不好布线的问题；应用方案的摄像机系统可以对监控点附近地区进行全方位监控，监控范围广、图像清晰度高，而且传输采用 4G 模式 SD 卡现场录像模式，管理人员可在机房集中管理所有监控点，前端监控点完全自动运行无需人员值守操作。厂~TI前摄谏机激灯补光Si字像coniu欣蛊楚斋3G无线网■―'—、系统原理和架构成阳能无线视•频监猝系统太阳能无线监控系统主要由太阳能供电系统、4G 无线视频传输系统、视频监控系统三个子系统组成。太阳能供电子系统是由太阳能组件、风力发电机、胶体蓄电池、智能充放电控制器等组成，无线视频传输子系统是由数字 4G 无线组成传输链路，视频监控子系统是由摄像机、终端视频管理设备（如数字硬盘录像机）等组成。根据需要可增加其它辅助功能如:太阳能市电自动互补、锂电储存、前端拾音、前端喇叭、前端录像、前端传感、目标跟踪、视频分析、图像抓拍、远距离摄像机、热感摄像机、无线广播、无线信号中继、无线信号覆盖等。视報监控系统囂电源Iff 理確& 阳施种能揑勒 电mlnl敢于战波无娥纽电凤出啻姬性叫韻二•（一）太阳能供电子系统太阳能供电系统拓扑图JJftxfr.>.•.>■-.>i.>.■i-■-.>.>.*■j.>.■->I-A.WJJ,1AJJJMIjiU.-7yJi*>wtfjjWJJwHHNwel+T--*rX|该系统主要由太阳能组件、风力发电机、胶体蓄电池、智能控制器等组成。太阳能组件和风力发电机将光能转变为电能，经由一台风光互补智能控制器的控制，把电能存储到蓄电池（充电）；需要供电时，打开控制器开关接通负载，把蓄电池中的电能提供给负载（放电）。智能控制器的主要作...
