系统分析与设计

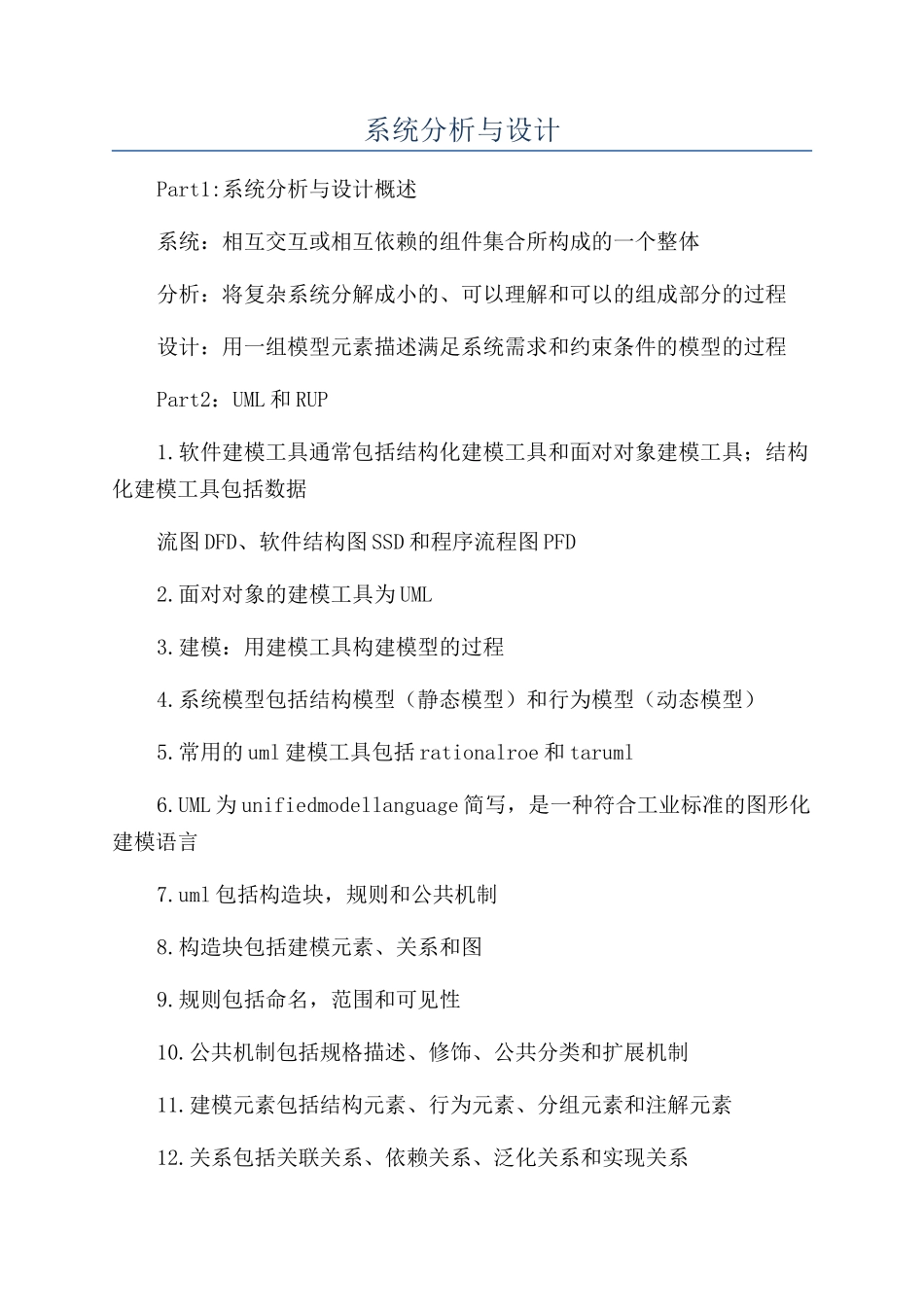

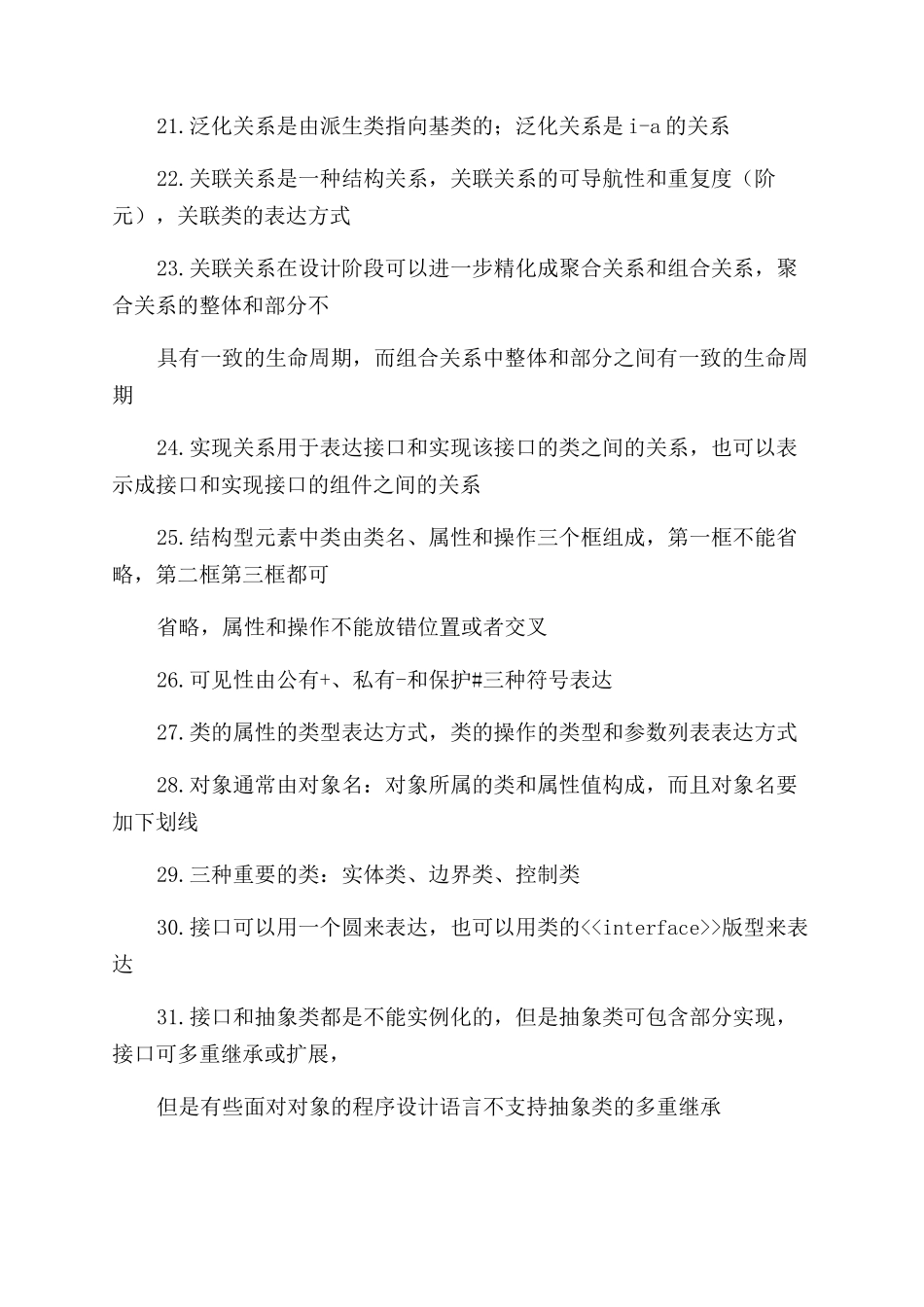

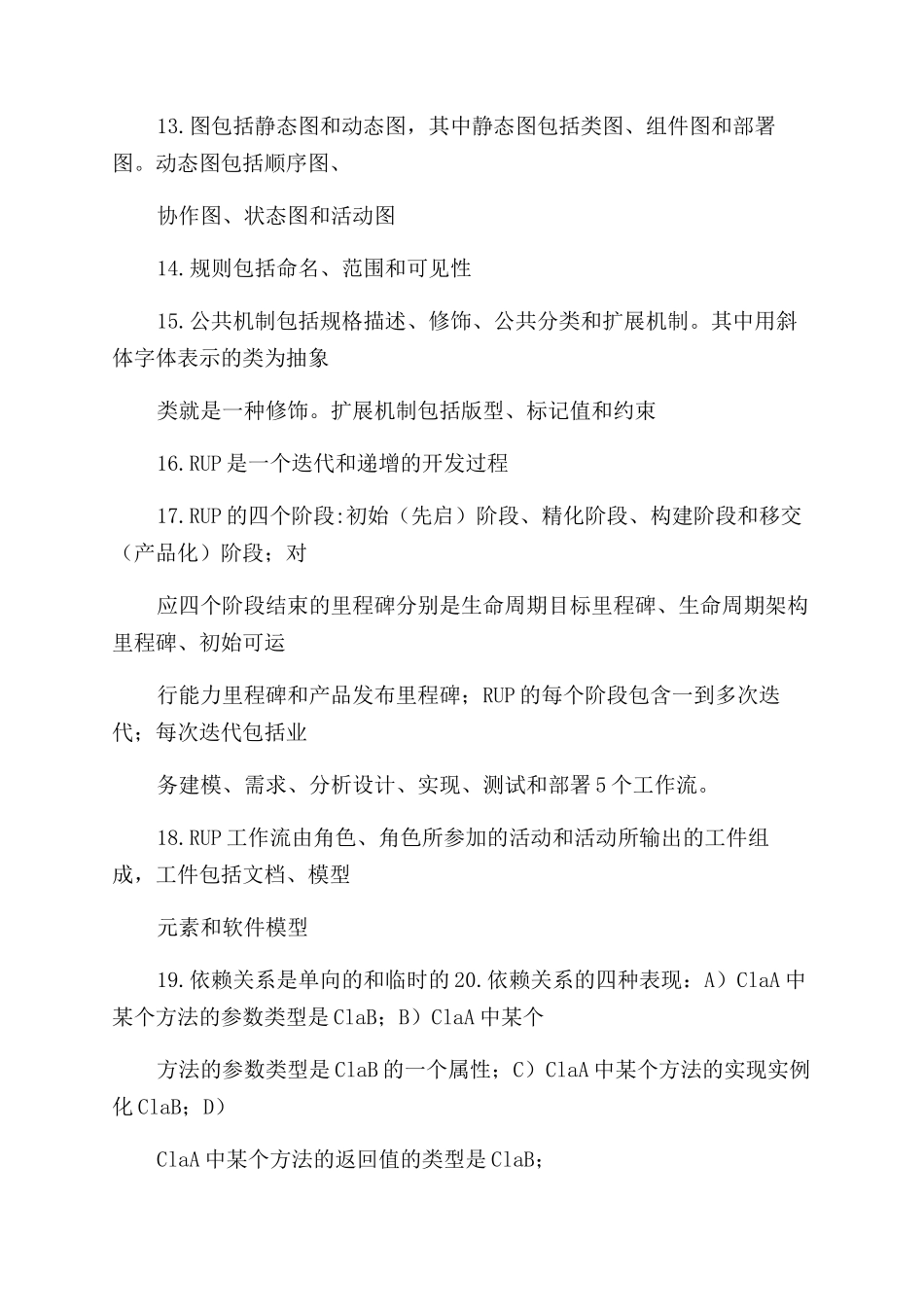

系统分析与设计Part1:系统分析与设计概述系统：相互交互或相互依赖的组件集合所构成的一个整体分析：将复杂系统分解成小的、可以理解和可以的组成部分的过程设计：用一组模型元素描述满足系统需求和约束条件的模型的过程Part2：UML 和 RUP1.软件建模工具通常包括结构化建模工具和面对对象建模工具；结构化建模工具包括数据流图 DFD、软件结构图 SSD 和程序流程图 PFD2.面对对象的建模工具为 UML3.建模：用建模工具构建模型的过程4.系统模型包括结构模型（静态模型）和行为模型（动态模型）5.常用的 uml 建模工具包括 rationalroe 和 taruml6.UML 为 unifiedmodellanguage 简写，是一种符合工业标准的图形化建模语言7.uml 包括构造块，规则和公共机制8.构造块包括建模元素、关系和图9.规则包括命名，范围和可见性10.公共机制包括规格描述、修饰、公共分类和扩展机制11.建模元素包括结构元素、行为元素、分组元素和注解元素12.关系包括关联关系、依赖关系、泛化关系和实现关系13.图包括静态图和动态图，其中静态图包括类图、组件图和部署图。动态图包括顺序图、协作图、状态图和活动图14.规则包括命名、范围和可见性15.公共机制包括规格描述、修饰、公共分类和扩展机制。其中用斜体字体表示的类为抽象类就是一种修饰。扩展机制包括版型、标记值和约束16.RUP 是一个迭代和递增的开发过程17.RUP 的四个阶段:初始（先启）阶段、精化阶段、构建阶段和移交（产品化）阶段；对应四个阶段结束的里程碑分别是生命周期目标里程碑、生命周期架构里程碑、初始可运行能力里程碑和产品发布里程碑；RUP 的每个阶段包含一到多次迭代；每次迭代包括业务建模、需求、分析设计、实现、测试和部署 5 个工作流。18.RUP 工作流由角色、角色所参加的活动和活动所输出的工件组成，工件包括文档、模型元素和软件模型19.依赖关系是单向的和临时的 20.依赖关系的四种表现：A）ClaA 中某个方法的参数类型是 ClaB；B）ClaA 中某个方法的参数类型是 ClaB 的一个属性；C）ClaA 中某个方法的实现实例化 ClaB；D）ClaA 中某个方法的返回值的类型是 ClaB；21.泛化关系是由派生类指向基类的；泛化关系是 i-a 的关系22.关联关系是一种结构关系，关联关系的可导航性和重复度（阶元），关联类的表达方式23.关联关系在设计阶段可以进一步精化成聚合关系和组合关系，聚合关系的整体和部分不具有一致的生命周期，而组合关系中整体和部分之间有一致的生命周...
