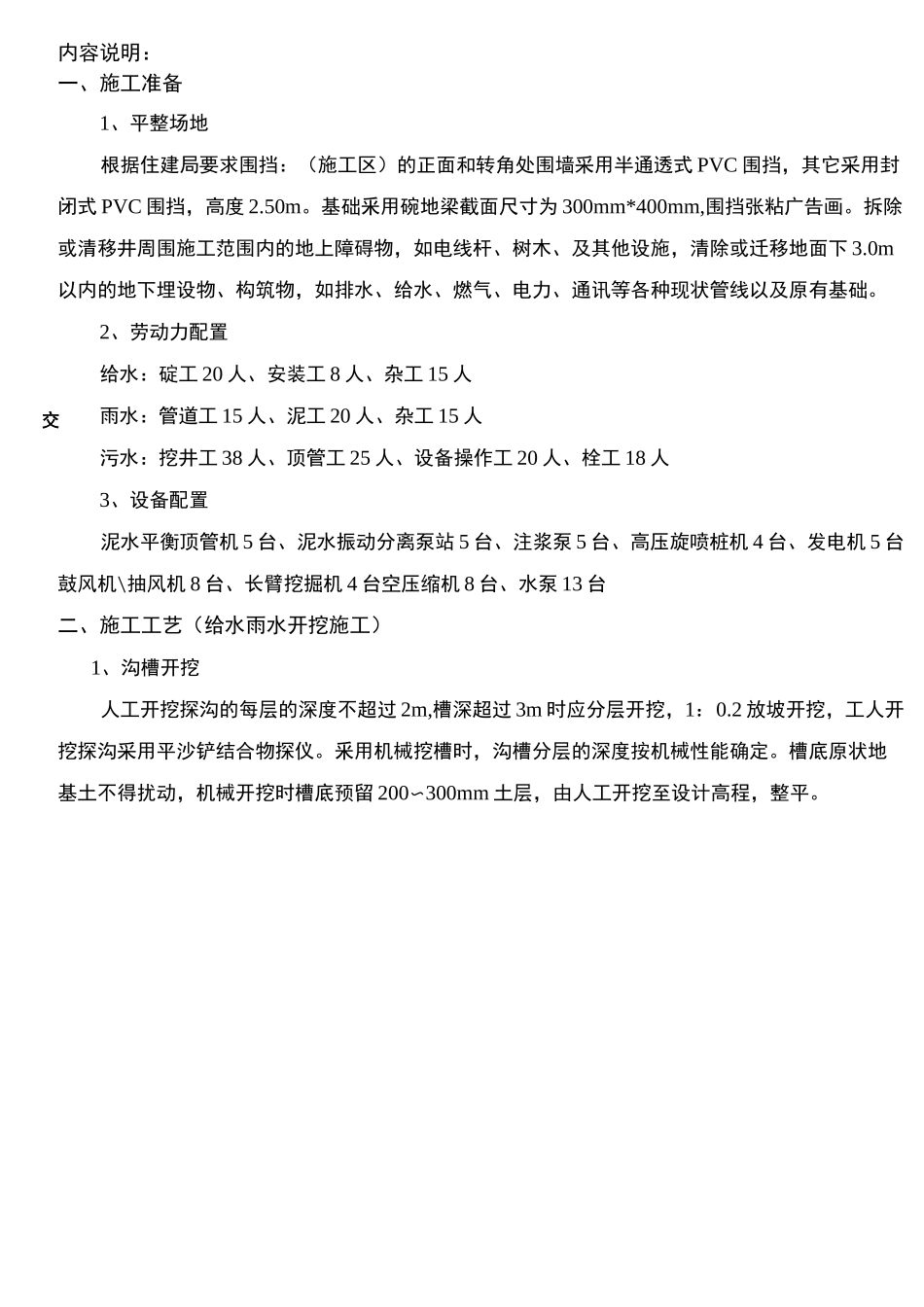

总承给排给排中铁十九局集团有限公司深圳市城市轨道交通 16 号线工程施工总承包五工区项目部单位（子单位）工程名称分部工程交底部位六联村站给水管、雨水管和污水管改迁施工2018 年月 H交底交底内容说明：一、施工准备1、平整场地根据住建局要求围挡：（施工区）的正面和转角处围墙采用半通透式 PVC 围挡，其它采用封闭式 PVC 围挡，高度 2.50m。基础釆用碗地梁截面尺寸为 300mm*400mm,围挡张粘广告画。拆除或清移井周围施工范围内的地上障碍物，如电线杆、树木、及其他设施，清除或迁移地面下 3.0m以内的地下埋设物、构筑物，如排水、给水、燃气、电力、通讯等各种现状管线以及原有基础。2、劳动力配置给水：碇工 20 人、安装工 8 人、杂工 15 人雨水：管道工 15 人、泥工 20 人、杂工 15 人污水：挖井工 38 人、顶管工 25 人、设备操作工 20 人、栓工 18 人3、设备配置泥水平衡顶管机 5 台、泥水振动分离泵站 5 台、注浆泵 5 台、高压旋喷桩机 4 台、发电机 5 台鼓风机\抽风机 8 台、长臂挖掘机 4 台空压缩机 8 台、水泵 13 台二、施工工艺（给水雨水开挖施工）1、沟槽开挖人工开挖探沟的每层的深度不超过 2m,槽深超过 3m 时应分层开挖，1：0.2 放坡开挖，工人开挖探沟采用平沙铲结合物探仪。釆用机械挖槽时，沟槽分层的深度按机械性能确定。槽底原状地基土不得扰动，机械开挖时槽底预留 200〜300mm 土层，由人工开挖至设计高程，整平。2、管道基础管道基础应落在有一定承载力的原状土层上，在管顶覆土不大于 5 米时，管道沟槽地基承载力不小于 120Kpa,在管顶覆土大于 5 米时，管道沟槽地基承载力不小于 135Kpa,检查井底板基础处沟槽承载力应不小于 150KPa,如触探试验未达要求的，应进行基础处理。否则应进行地基处理。若管道基础位于回填土段或沟塘处，应清除淤泥、腐植土至原状土，釆用级配碎石回填至管道基础，处理范围管道基础外侧各 2 米。3、铺设管道（钢管、混凝土管）下管用的起吊设备应停放在坚实的基础上，下管时要有专人指挥。操作人员上下沟槽时，釆用扶梯，扶梯要高出地面 lm,人员上下时要密切配合，防止意外。在雨污水施工时以逆流方向进行铺设，承口应对向上游，插口对向下游，铺设前承口和插口用清水刷净。稳管时，相邻两管底部应齐平。为避免因紧密相接使管口破损，并使柔性接口能承受少量弯曲，管子两端面之间应预留约 1 厘米的间隙。排管前需检查基础的...
