通信设备安装检查表格

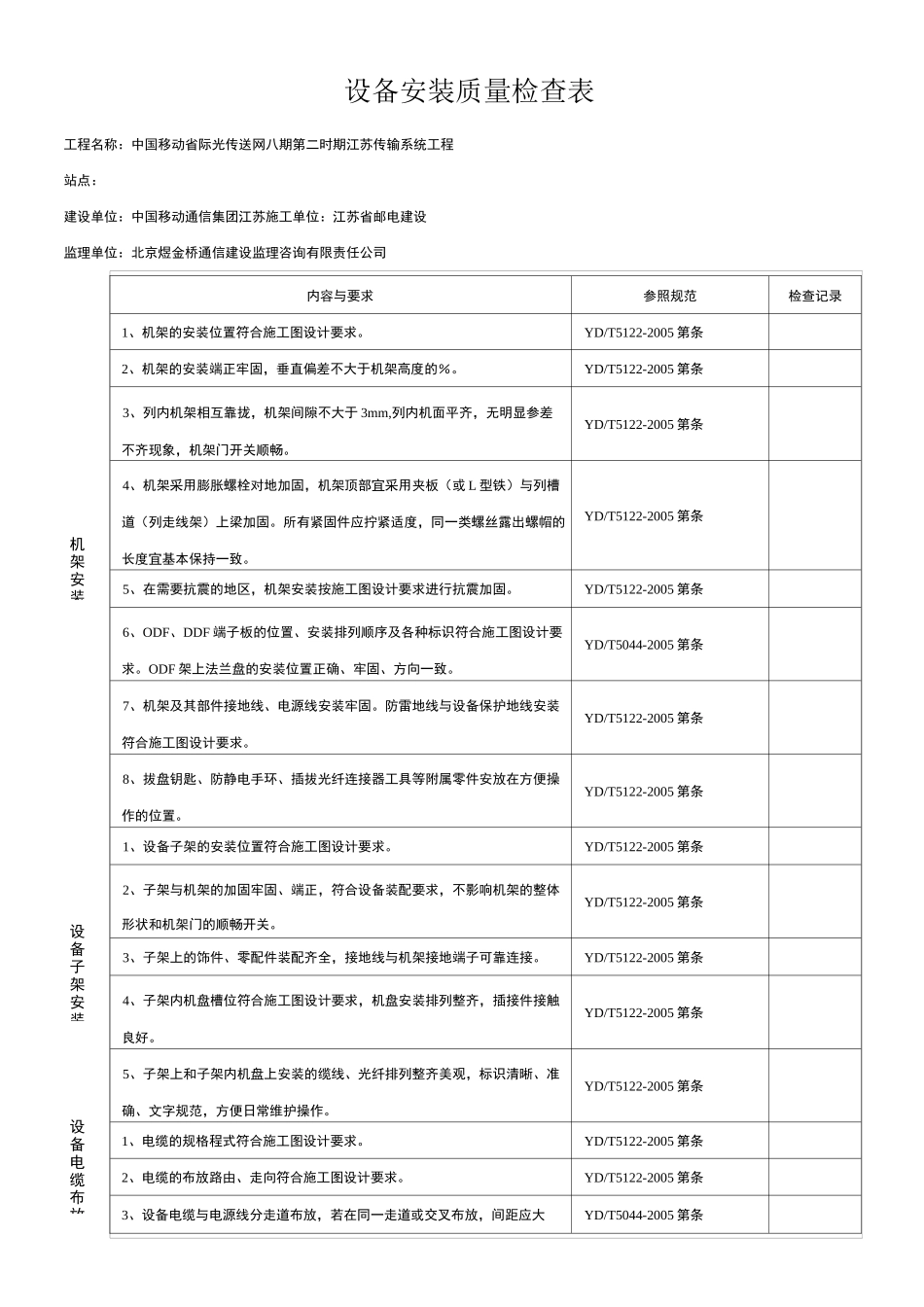

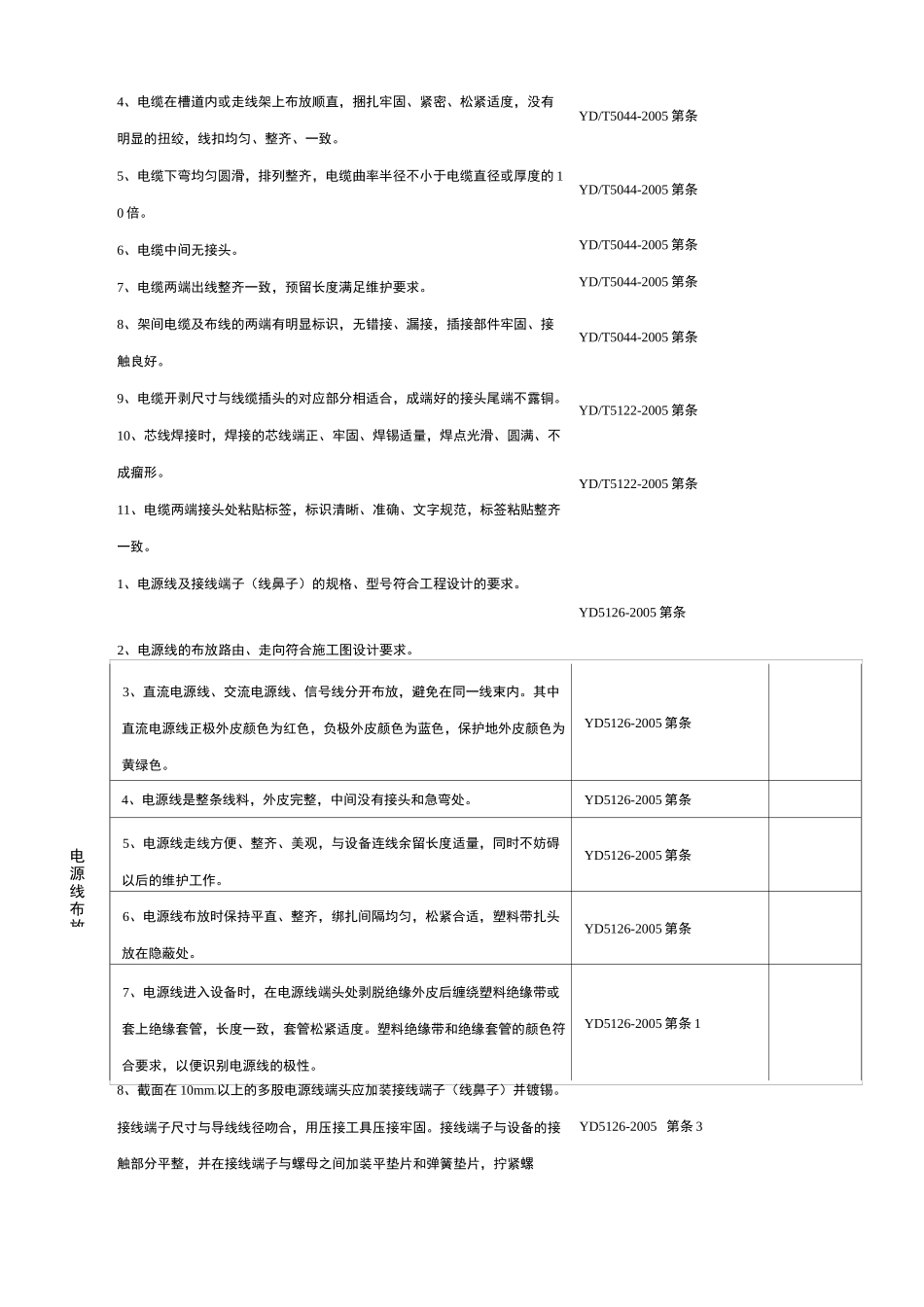

设备安装质量检查表工程名称：中国移动省际光传送网八期第二时期江苏传输系统工程站点：建设单位：中国移动通信集团江苏施工单位：江苏省邮电建设监理单位：北京煜金桥通信建设监理咨询有限责任公司机架安装设备子架安装设备电缆布放内容与要求参照规范检查记录1、机架的安装位置符合施工图设计要求。YD/T5122-2005 第条2、机架的安装端正牢固，垂直偏差不大于机架高度的％。YD/T5122-2005 第条3、列内机架相互靠拢，机架间隙不大于 3mm,列内机面平齐，无明显参差不齐现象，机架门开关顺畅。YD/T5122-2005 第条4、机架采用膨胀螺栓对地加固，机架顶部宜采用夹板（或 L 型铁）与列槽道（列走线架）上梁加固。所有紧固件应拧紧适度，同一类螺丝露出螺帽的长度宜基本保持一致。YD/T5122-2005 第条5、在需要抗震的地区，机架安装按施工图设计要求进行抗震加固。YD/T5122-2005 第条6、ODF、DDF 端子板的位置、安装排列顺序及各种标识符合施工图设计要求。ODF 架上法兰盘的安装位置正确、牢固、方向一致。YD/T5044-2005 第条7、机架及其部件接地线、电源线安装牢固。防雷地线与设备保护地线安装符合施工图设计要求。YD/T5122-2005 第条8、拔盘钥匙、防静电手环、插拔光纤连接器工具等附属零件安放在方便操作的位置。YD/T5122-2005 第条1、设备子架的安装位置符合施工图设计要求。YD/T5122-2005 第条2、子架与机架的加固牢固、端正，符合设备装配要求，不影响机架的整体形状和机架门的顺畅开关。YD/T5122-2005 第条3、子架上的饰件、零配件装配齐全，接地线与机架接地端子可靠连接。YD/T5122-2005 第条4、子架内机盘槽位符合施工图设计要求，机盘安装排列整齐，插接件接触良好。YD/T5122-2005 第条5、子架上和子架内机盘上安装的缆线、光纤排列整齐美观，标识清晰、准确、文字规范，方便日常维护操作。YD/T5122-2005 第条1、电缆的规格程式符合施工图设计要求。YD/T5122-2005 第条2、电缆的布放路由、走向符合施工图设计要求。YD/T5122-2005 第条3、设备电缆与电源线分走道布放，若在同一走道或交叉布放，间距应大YD/T5044-2005 第条电源线布放4、电缆在槽道内或走线架上布放顺直，捆扎牢固、紧密、松紧适度，没有明显的扭绞，线扣均匀、整齐、一致。5、电缆下弯均匀圆滑，排列整齐，电缆曲率半径不小于电缆直径或厚度的 10 倍。6、电缆中间无接头。7、电缆两端出线整齐一致，预留长度满足维护要求。8、架间电缆及布线的两端有明显...
