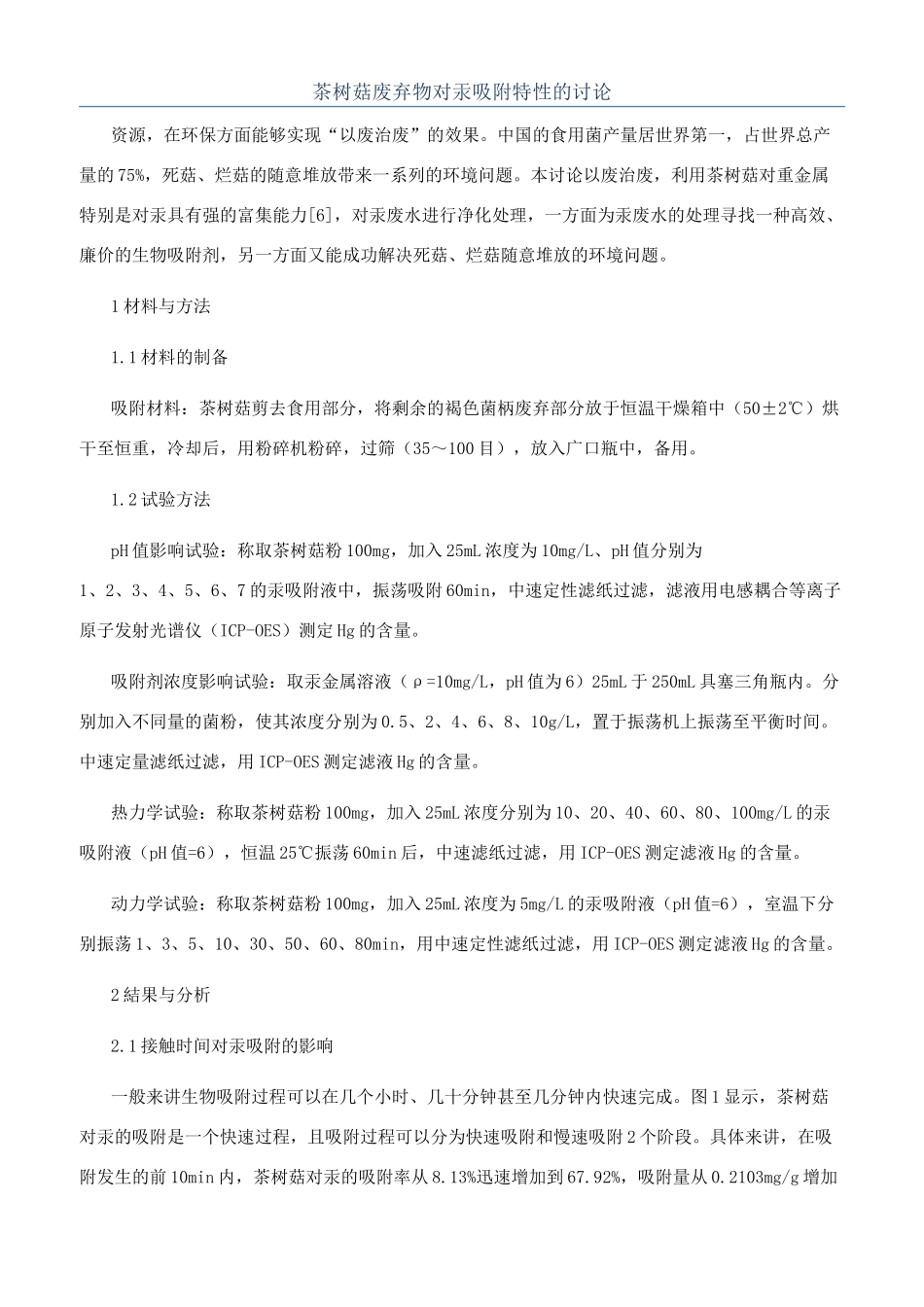

茶树菇废弃物对汞吸附特性的讨论资源,在环保方面能够实现“以废治废”的效果。中国的食用菌产量居世界第一,占世界总产量的 75%,死菇、烂菇的随意堆放带来一系列的环境问题。本讨论以废治废,利用茶树菇对重金属特别是对汞具有强的富集能力[6],对汞废水进行净化处理,一方面为汞废水的处理寻找一种高效、廉价的生物吸附剂,另一方面又能成功解决死菇、烂菇随意堆放的环境问题。1 材料与方法1.1 材料的制备吸附材料:茶树菇剪去食用部分,将剩余的褐色菌柄废弃部分放于恒温干燥箱中(50±2℃)烘干至恒重,冷却后,用粉碎机粉碎,过筛(35~100 目),放入广口瓶中,备用。1.2 试验方法pH 值影响试验:称取茶树菇粉 100mg,加入 25mL 浓度为 10mg/L、pH 值分别为1、2、3、4、5、6、7 的汞吸附液中,振荡吸附 60min,中速定性滤纸过滤,滤液用电感耦合等离子原子发射光谱仪(ICP-OES)测定 Hg 的含量。吸附剂浓度影响试验:取汞金属溶液(ρ=10mg/L,pH 值为 6)25mL 于 250mL 具塞三角瓶内。分别加入不同量的菌粉,使其浓度分别为 0.5、2、4、6、8、10g/L,置于振荡机上振荡至平衡时间。中速定量滤纸过滤,用 ICP-OES 测定滤液 Hg 的含量。热力学试验:称取茶树菇粉 100mg,加入 25mL 浓度分别为 10、20、40、60、80、100mg/L 的汞吸附液(pH 值=6),恒温 25℃振荡 60min 后,中速滤纸过滤,用 ICP-OES 测定滤液 Hg 的含量。动力学试验:称取茶树菇粉 100mg,加入 25mL 浓度为 5mg/L 的汞吸附液(pH 值=6),室温下分别振荡 1、3、5、10、30、50、60、80min,用中速定性滤纸过滤,用 ICP-OES 测定滤液 Hg 的含量。2 結果与分析2.1 接触时间对汞吸附的影响一般来讲生物吸附过程可以在几个小时、几十分钟甚至几分钟内快速完成。图 1 显示,茶树菇对汞的吸附是一个快速过程,且吸附过程可以分为快速吸附和慢速吸附 2 个阶段。具体来讲,在吸附发生的前 10min 内,茶树菇对汞的吸附率从 8.13%迅速增加到 67.92%,吸附量从 0.2103mg/g 增加到 1.698mg/g;之后汞的吸附率增加缓慢。在接触时间至 60min 时,茶树菇对汞的吸附基本达到平衡,平衡吸附率为 88.84%,平衡吸附量为 2.221mg/g。2.2pH 值对汞吸附的影响由于溶液 pH 值强烈影响细胞表面的金属吸附位点、金属离子的化学状态和物种分布,直接影响水解、有机或无机配体的络合作用、氧化还原反应、沉淀反应等,因此溶液 pH...
