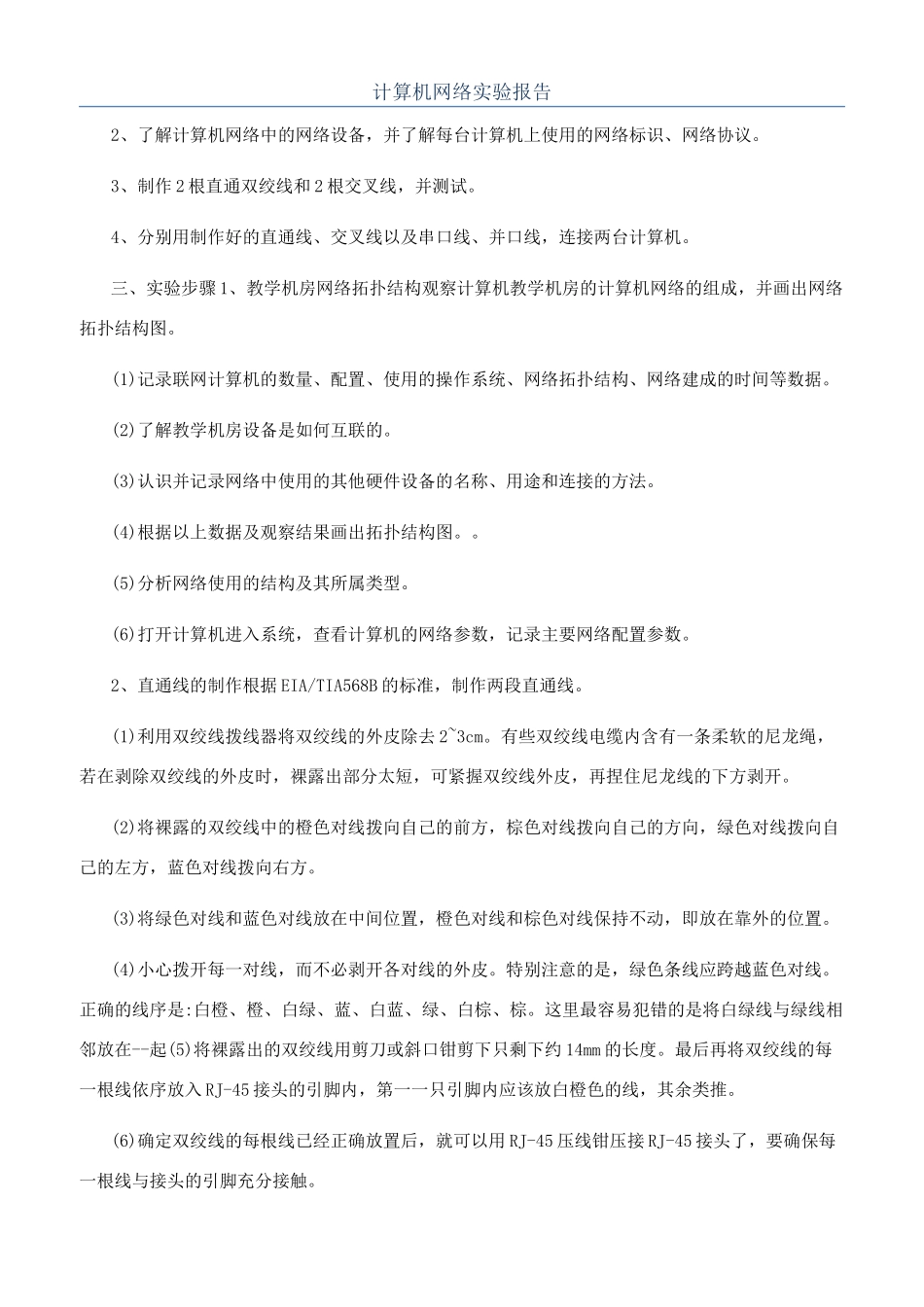

计算机网络实验报告2、了解计算机网络中的网络设备，并了解每台计算机上使用的网络标识、网络协议。3、制作 2 根直通双绞线和 2 根交叉线，并测试。4、分别用制作好的直通线、交叉线以及串口线、并口线，连接两台计算机。三、实验步骤 1、教学机房网络拓扑结构观察计算机教学机房的计算机网络的组成，并画出网络拓扑结构图。(1)记录联网计算机的数量、配置、使用的操作系统、网络拓扑结构、网络建成的时间等数据。(2)了解教学机房设备是如何互联的。(3)认识并记录网络中使用的其他硬件设备的名称、用途和连接的方法。(4)根据以上数据及观察结果画出拓扑结构图。。(5)分析网络使用的结构及其所属类型。(6)打开计算机进入系统，查看计算机的网络参数，记录主要网络配置参数。2、直通线的制作根据 EIA/TIA568B 的标准，制作两段直通线。(1)利用双绞线拨线器将双绞线的外皮除去 2~3cm。有些双绞线电缆内含有一条柔软的尼龙绳，若在剥除双绞线的外皮时，裸露出部分太短，可紧握双绞线外皮，再捏住尼龙线的下方剥开。(2)将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线拨向自己的左方，蓝色对线拨向右方。(3)将绿色对线和蓝色对线放在中间位置，橙色对线和棕色对线保持不动，即放在靠外的位置。(4)小心拨开每一对线，而不必剥开各对线的外皮。特别注意的是，绿色条线应跨越蓝色对线。正确的线序是:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。这里最容易犯错的是将白绿线与绿线相邻放在--起(5)将裸露出的双绞线用剪刀或斜口钳剪下只剩下约 14mm 的长度。最后再将双绞线的每一根线依序放入 RJ-45 接头的引脚内，第一一只引脚内应该放白橙色的线，其余类推。(6)确定双绞线的每根线已经正确放置后，就可以用 RJ-45 压线钳压接 RJ-45 接头了，要确保每一根线与接头的引脚充分接触。(7)根据相同的方法制作另外--端。(8)用测线仪测试做好的网线，看看自己做的网线是否合格。打开测线仪电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从 1~8 逐个顺序闪亮，如远程测试器也按 1~8 的顺序依次闪亮则合格。假如接线不正常，则按下述情况显示。① 当有一根网线如 2 号线断路时，主测试仪和远程测试端 2 号灯都不亮。② 当有几条线不通时，这几条线的灯都不亮;当网线中少于 2 根线连通时，所有灯都不亮。③ 当两头网线乱序，如 2、5 线乱序时将网线的一头插入交换机，另一头插入电脑主机的网线...
