钢结构雨篷设计计算书VIP专享

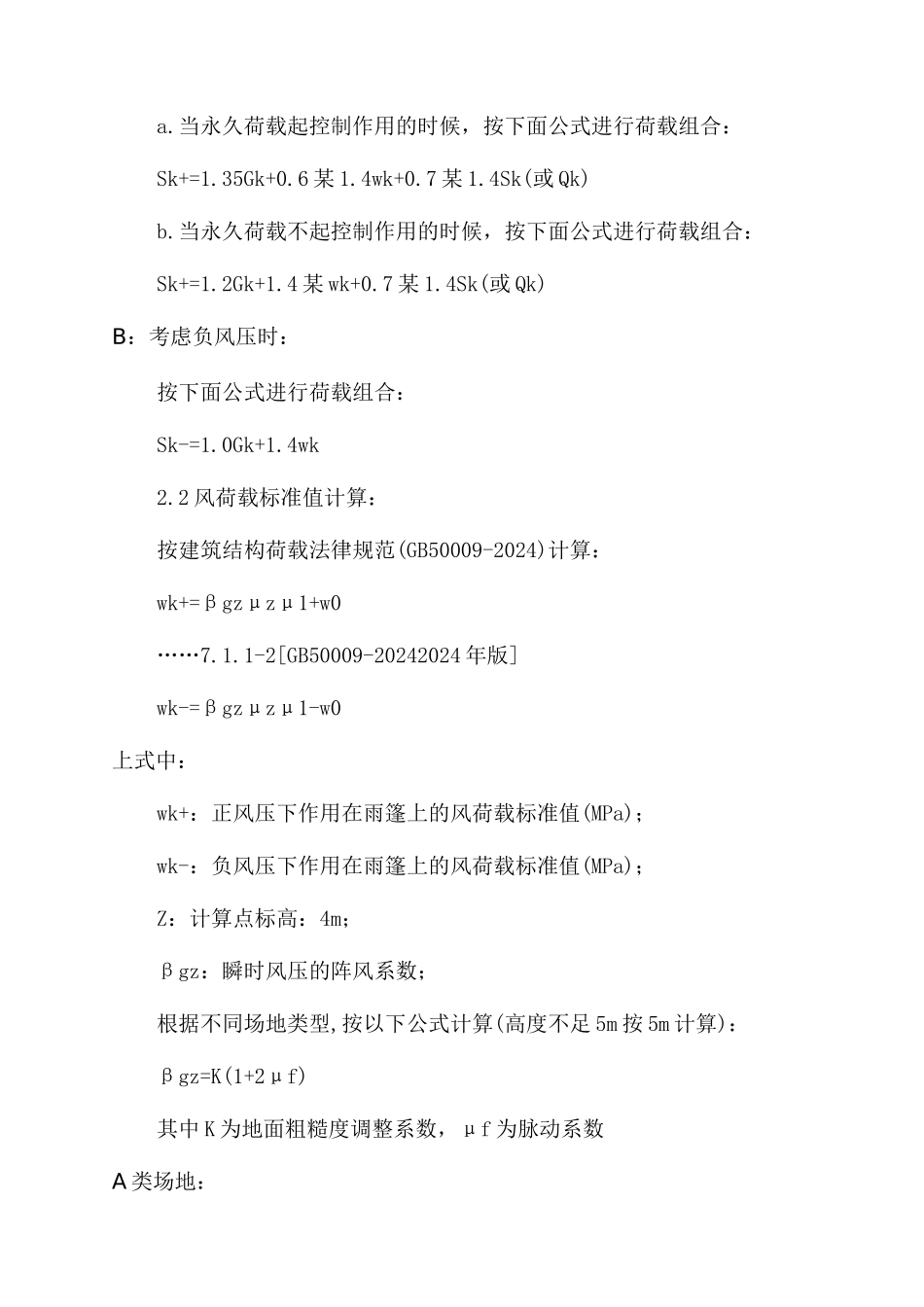

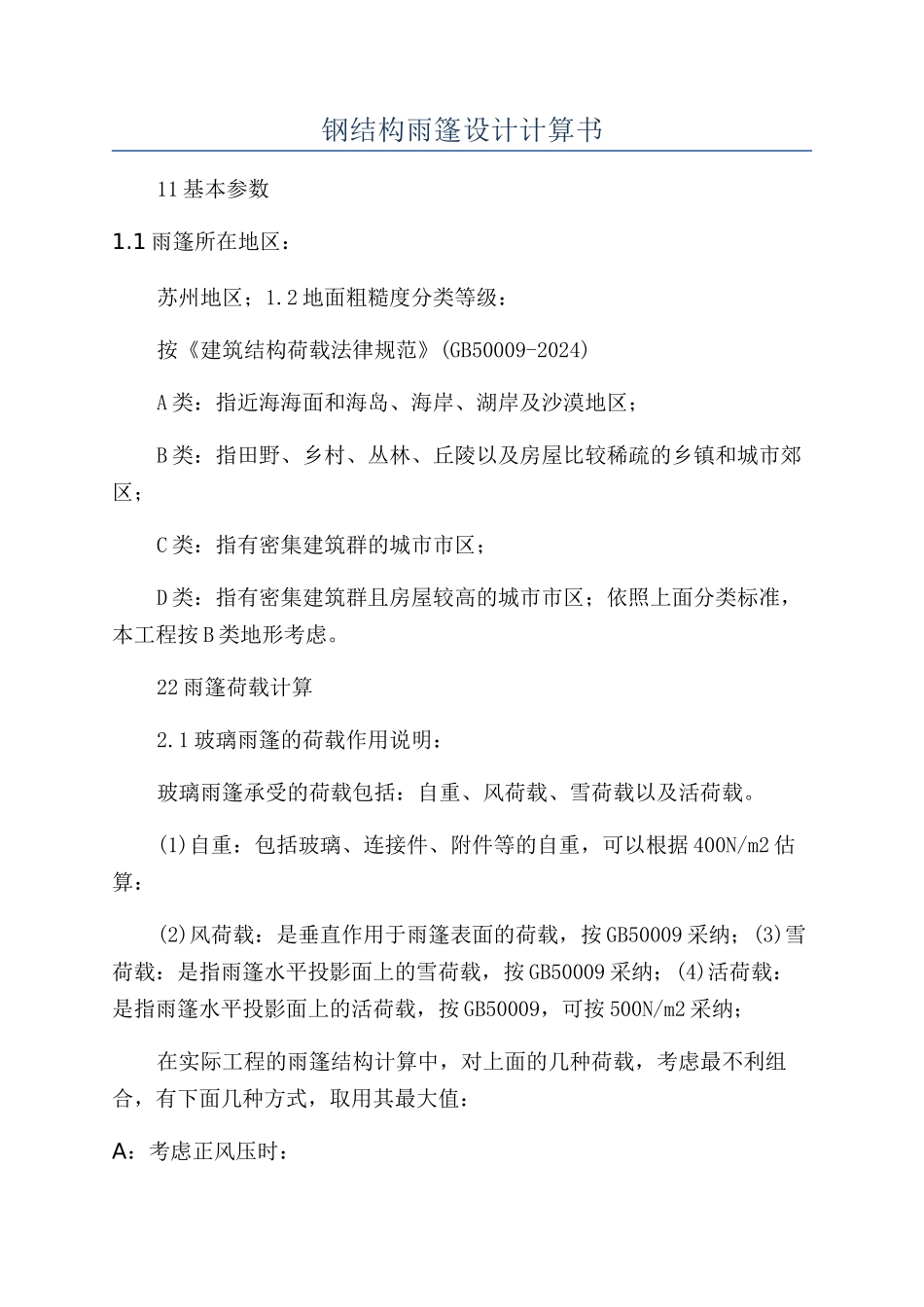

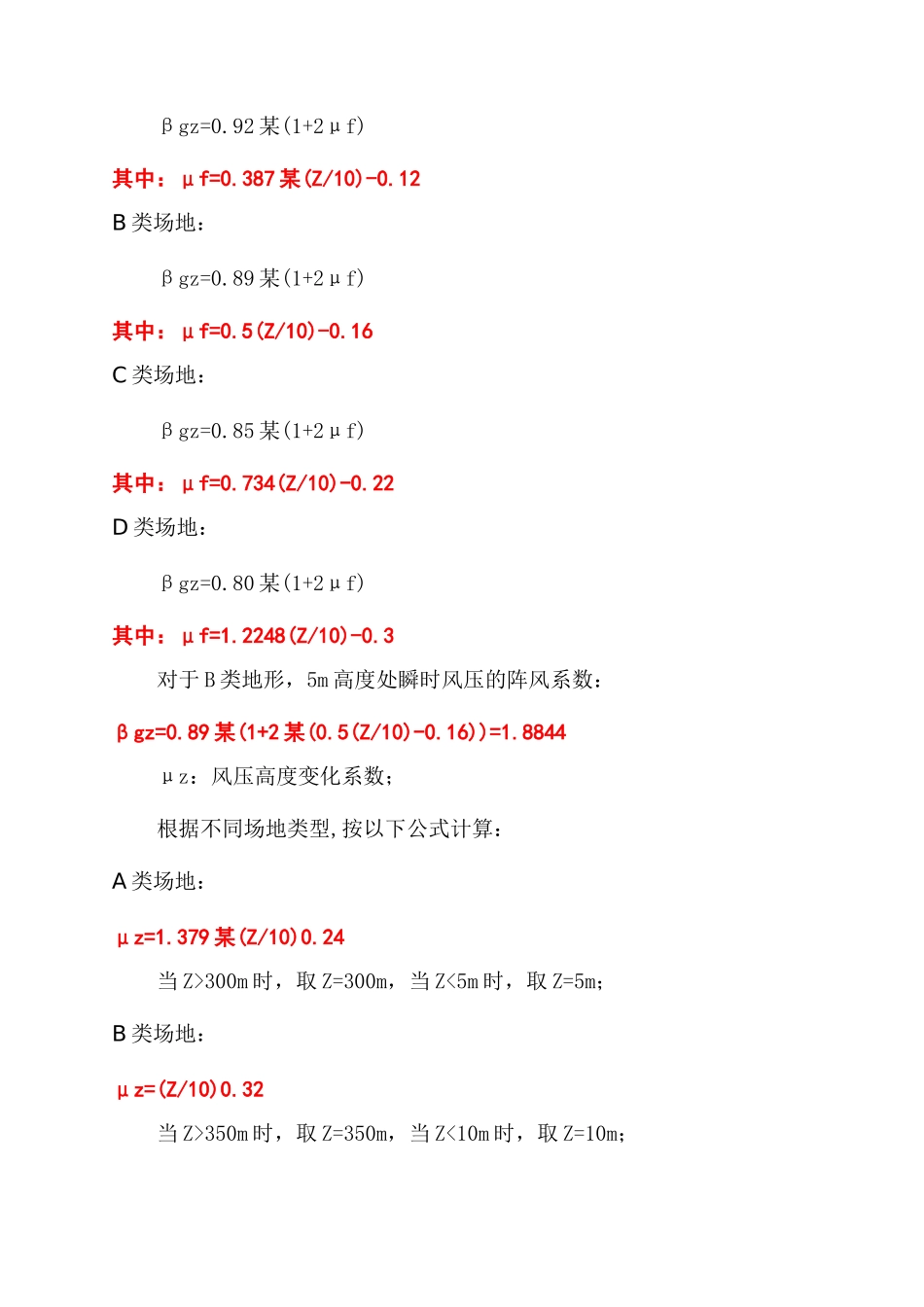

钢结构雨篷设计计算书11 基本参数1.1 雨篷所在地区：苏州地区；1.2 地面粗糙度分类等级：按《建筑结构荷载法律规范》(GB50009-2024)A 类：指近海海面和海岛、海岸、湖岸及沙漠地区；B 类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C 类：指有密集建筑群的城市市区；D 类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按 B 类地形考虑。22 雨篷荷载计算2.1 玻璃雨篷的荷载作用说明：玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。(1)自重：包括玻璃、连接件、附件等的自重，可以根据 400N/m2 估算：(2)风荷载：是垂直作用于雨篷表面的荷载，按 GB50009 采纳；(3)雪荷载：是指雨篷水平投影面上的雪荷载，按 GB50009 采纳；(4)活荷载：是指雨篷水平投影面上的活荷载，按 GB50009，可按 500N/m2 采纳；在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值：A：考虑正风压时：a.当永久荷载起控制作用的时候，按下面公式进行荷载组合：Sk+=1.35Gk+0.6 某 1.4wk+0.7 某 1.4Sk(或 Qk)b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合：Sk+=1.2Gk+1.4 某 wk+0.7 某 1.4Sk(或 Qk)B：考虑负风压时：按下面公式进行荷载组合：Sk-=1.0Gk+1.4wk2.2 风荷载标准值计算：按建筑结构荷载法律规范(GB50009-2024)计算：wk+=βgzμzμ1+w0……7.1.1-2[GB50009-20242024 年版]wk-=βgzμzμ1-w0上式中：wk+：正风压下作用在雨篷上的风荷载标准值(MPa)；wk-：负风压下作用在雨篷上的风荷载标准值(MPa)；Z：计算点标高：4m；βgz：瞬时风压的阵风系数；根据不同场地类型,按以下公式计算(高度不足 5m 按 5m 计算)：βgz=K(1+2μf)其中 K 为地面粗糙度调整系数，μf 为脉动系数A 类场地：βgz=0.92 某(1+2μf)其中：μf=0.387 某(Z/10)-0.12B 类场地：βgz=0.89 某(1+2μf)其中：μf=0.5(Z/10)-0.16C 类场地：βgz=0.85 某(1+2μf)其中：μf=0.734(Z/10)-0.22D 类场地：βgz=0.80 某(1+2μf)其中：μf=1.2248(Z/10)-0.3对于 B 类地形，5m 高度处瞬时风压的阵风系数：βgz=0.89 某(1+2 某(0.5(Z/10)-0.16))=1.8844μz：风压高度变化系数；根据不同场地类型,按以下公式计算：A 类场地：μz=1.379 某(Z/10)0.24当 Z>300m 时，取 Z=300m，当 Z<5m 时，取 Z=5m；B 类场地：μz=(Z/10)0.32当 Z>350m 时，取 ...
