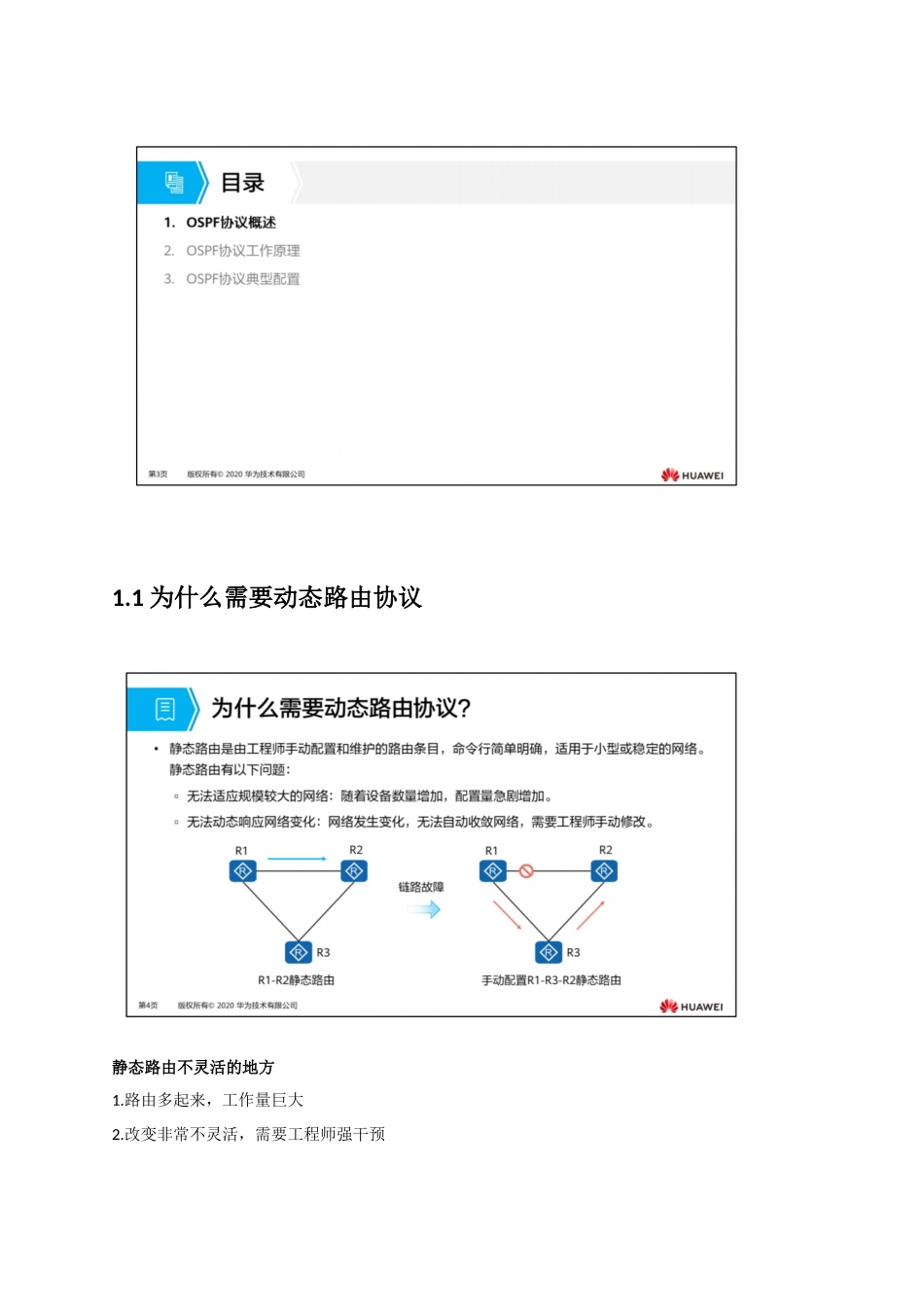

一、OSPF协议概述1.1为什么需要动态路由协议静态路由不灵活的地方1.路由多起来，工作量巨大2.改变非常不灵活，需要工程师强干预动态路由的优点1.路由自学习2.对于拓扑的改变有一定的适应能力动态路由协议缺点？1.需要有较强的理解和分析能力（ISIS、BGP）2.网络较大，那么收敛时间较长（可以把收敛当作从开始到路由学习完整的过程）3.网络较大，会带来一定的设备负担，特别是当网络设计不合理的时候1.2动态路由协议分类距离矢量DV传达的是路由信息（道听途说）有点盲人摸象的感觉，井底之蛙，蒙在鼓里缺点，可能会有环路存在（水平分割来解决)链路状态传递链路信息（客观描述）设备知道全网的地图（上帝视角），能够自己分析自己计算路由。1.3OSPF的路由计算Step1客观描述建立邻居关系，然后都会向它的邻居来描述自身使能了OSPF的接口情况，内容包括（但是不限于）网络类型、开销、IP掩码等。Step2整合每台OSPF路由器都描述自身启用OSPF的链路状态信息，最后进行交换，最终形成一个叫做LSDB（链路状态数据库）的表。类似于中国每个省份把自己省份的地图进行集合，然后通告给中国其他的省份Step3使用SPF计算路由以本设备为根，以SPF算法计算到达该拓扑的任意地方的路径。类似于以自身为起点去往中国的任何一个地方。由于知道了整个拓扑信息，就相当于使用了上帝视角，做到“路由自主、路由自由”。SPF算法可以保证没有环路。Step4提交路由表OSPF计算出来的提交路由表，根据优先级、度量值的比较，从而写入路由表1.4OSPF基础术语区域类似于分组，使用区域来标识每个设备的的分组一个设备可能位于多个区域（多个分组）一个链路的两端位于一个区域Router-ID作用1.标识一台设备，从而标识产生的LSA等信息2.参与一些OSPF选举选举原则1.优先选择协议下手动指定的[AR1]#ospf1router-id1.1.1.12.若没有手动指定，设备会选取全局RouterID作为OSPF的RouterID，3.若都没有指定，那么动态选举如果存在配置了IP地址的Loopback接口，则选择Loopback接口地址中最大的作为全局RouterID。如果设备上不存在Loopback接口或者存在Loopback接口但没有配置IP地址，则从其他接口的IP地址中选择最大的作为全局RouterID（不考虑接口的UP/DOWN状态）注意：Router-ID要稳定，就像身份证一样，换了所有的都要换ENSP度量值Cost1.度量值的缺点，如果100M，开销为1，1000M也为1，万兆为1。。。。这个不大合理2.带宽越大度量值越小3.理解成去往目的地所有设备的出接口开销会更好理解OSPF报文类型HELLO用于发现、建立和维持邻居关系，同时进行DR/BDR选举、验证等等工作DD(DBD)1.用于exstart和exchange阶段的Master和Slave选举以及DD报文的交互2.DD报文里面包含的设备收集到的LSA信息的摘要（类似于不可描述的学习资料的目录）LSRrequest当发现自己没有的学习资料，直接进行请求LSU予以详细内容LSA的更新，里面包含一个LSA的完整信息。LSAck对于LSU进行予以确认报文要和状态机进行结合使用OSPF三张表邻接表（邻居表）1.先交朋友，再办事2.通过hello报文，来建立邻居关系LSDB表收集链路信息，形成LSDB表OSPF路由表最终还是要提交全局的IP路由表二、OSPF协议工作原理邻居关系vs邻接关系邻居关系：泛泛之交，只是见面打声招呼，即相互之间只发送hello报文邻接关系：除了打招呼意外，还会有很多深入的交流，例如发起LSR请求，LSU更新和LSAck确认。很奇怪的是，我们一般都说邻居关系，但实际上指的就是邻接关系，只有在讨论DR和BDR的时候，才会严格区分邻居关系和邻接关系OSPF网络类型1、一般而言，网络工程师在部署OSPF网络的时候，需要保证建立邻居关系的双方网络类型一致。2、在封装了PPP的串行口上，默认为P2P链路3、在以太网链路上，默认为Broadcast网络，当明确就是两个设备进行直连，例如两个设备直接使用以太网互联，那么可以修改为P2P，其他则不能修改。这个仅作了解DR与BDRDR和BDR作用在广播网络和NBMA网络中，任意两台路由器之间都要传递路由信息。网络中有n台路由器，则需要建立n*(n-1)/2个邻接关系。这使得任何一台路由器的路由变化都会导致多次传递，浪费了带宽资源。为解决这一问题，OSPF定义了DR。通过...
