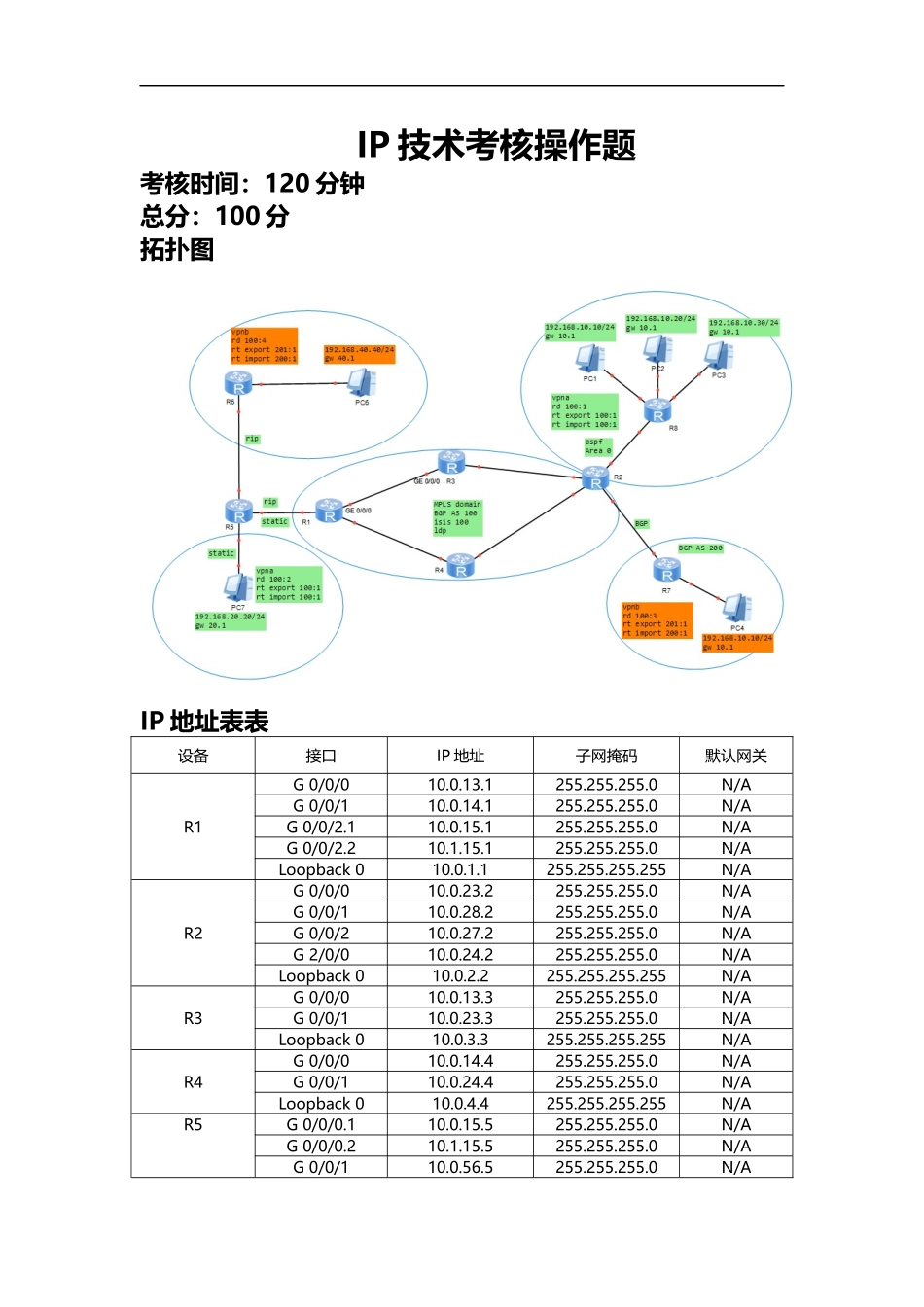

IP技术考核操作题考核时间：120分钟总分：100分拓扑图IP地址表表设备接口IP地址子网掩码默认网关R1G0/0/010.0.13.1255.255.255.0N/AG0/0/110.0.14.1255.255.255.0N/AG0/0/2.110.0.15.1255.255.255.0N/AG0/0/2.210.1.15.1255.255.255.0N/ALoopback010.0.1.1255.255.255.255N/AR2G0/0/010.0.23.2255.255.255.0N/AG0/0/110.0.28.2255.255.255.0N/AG0/0/210.0.27.2255.255.255.0N/AG2/0/010.0.24.2255.255.255.0N/ALoopback010.0.2.2255.255.255.255N/AR3G0/0/010.0.13.3255.255.255.0N/AG0/0/110.0.23.3255.255.255.0N/ALoopback010.0.3.3255.255.255.255N/AR4G0/0/010.0.14.4255.255.255.0N/AG0/0/110.0.24.4255.255.255.0N/ALoopback010.0.4.4255.255.255.255N/AR5G0/0/0.110.0.15.5255.255.255.0N/AG0/0/0.210.1.15.5255.255.255.0N/AG0/0/110.0.56.5255.255.255.0N/ALoopback010.0.5.5255.255.255.255N/AR6G0/0/110.0.56.6255.255.255.0N/ALoopback010.0.6.6255.255.255.255N/AR7G0/0/010.0.27.7255.255.255.0N/ALoopback010.0.7.7255.255.255.255N/AR8G4/0/010.0.28.8255.255.255.0N/ALoopback010.0.8.8255.255.255.255N/A考核要求1.按照上图所示的拓扑以及设备地址表，为所有设备进行基础配置。2.所有设备按照拓扑图所示进行命名。3.在R1上开启3A认证，用户名：admin，密码：Hdkg@24330，账户等级设置为监视级别，开启telnet功能，允许其他设备telnet到R1。4.R8、PC1、PC2、PC3与PC7同为vpna，不同site；R6、PC6与R7、PC4同为vpnb，不同site，要求按照上图所示VPN信息进行配置。5.骨干网IGP协议使用ISIS,只维护level-2邻居关系，使用宽度量方式，且自动计算度量值。6.ISIS的NET（NetworkEntityTitle）使用49.0000.XXXX.XXXX.XXXX.XXXX.00格式，其中systemID部分使用各设备的Loopback0地址进行扩展填充。7.开启ISIS与LDP同步功能。8.要求ISIS不进行DIS选举。9.保护ISIS进行邻居关系，对其进行认证。10.R1/R2/R3/R4配置MP-BGP,且建立VPNv4邻居，R3/R4为RR，属于同一反射簇，cluster-id自行定义。11.所有运行BGP协议的设备均使用Loopback0建立邻居关系，并作为其router-id12.骨干网配置MPLS、使用LDP协议建立LSP，标签分配方式调整为下游自主标签分发。13.R5为MCE，R1与MCE之间分别使用RIP和静态路由协议，MCE与后接设备之间同样分别使用RIP和静态路由。14.R2与R8之间使用OSPF协议建立连接。15.R2与R7之间使用BGP协议建立连接，将PC4的网段通过BGP协议发布出去。16.使用动态BFD检测LDP的LSP，提高链路故障检测速度。17.使用FRR技术来保护骨干网IS-IS协议，确保因路径失效可以切换到备份的路径，提高ISIS的可靠性。18.通过适当的配置，使vpna业务的骨干网主用路径为R1-R4-R2。19.通过适当配置，简化R5上vpna的路由表。20.vpnb的用户反映，业务无法正常使用，试找出原因。
