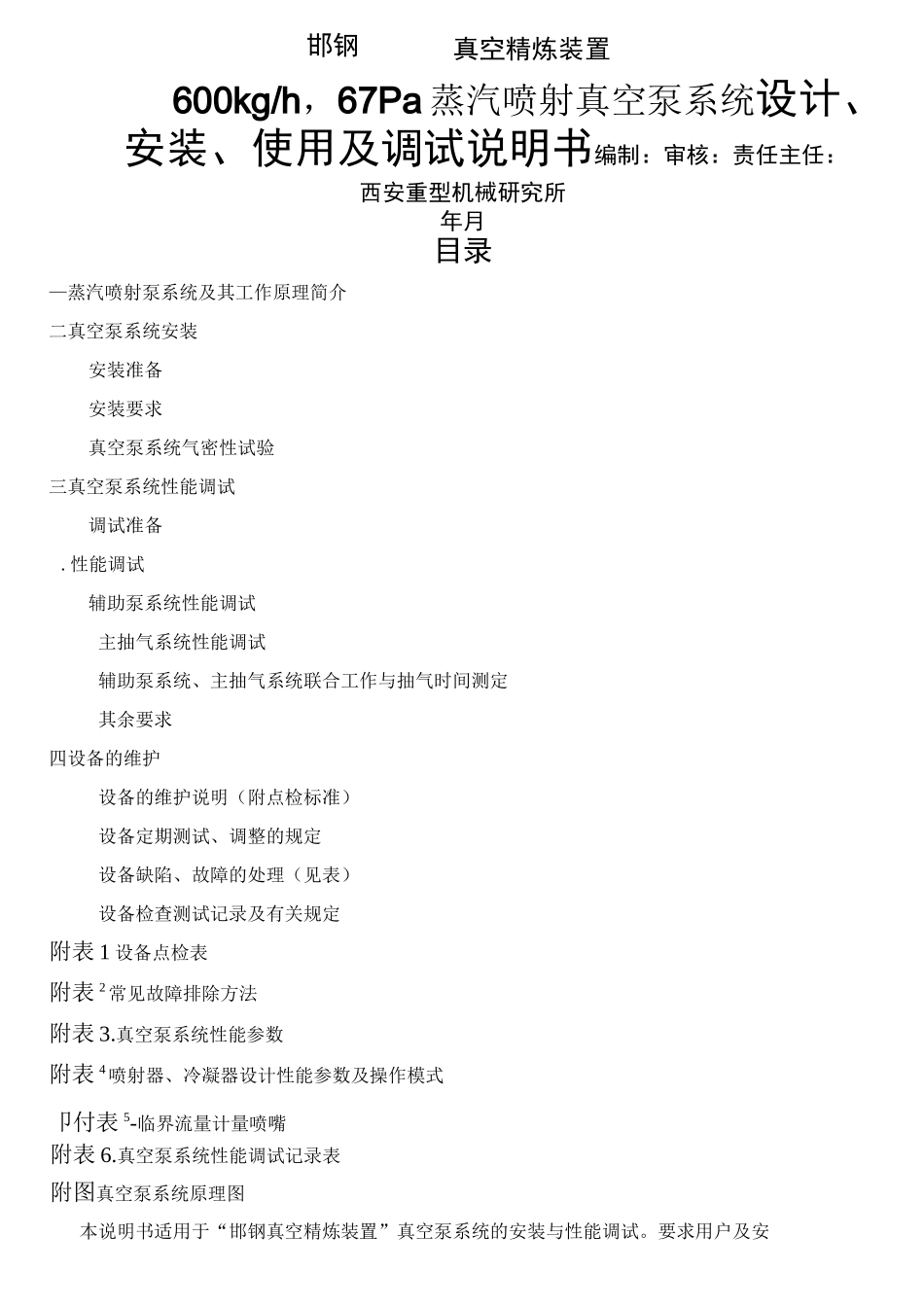

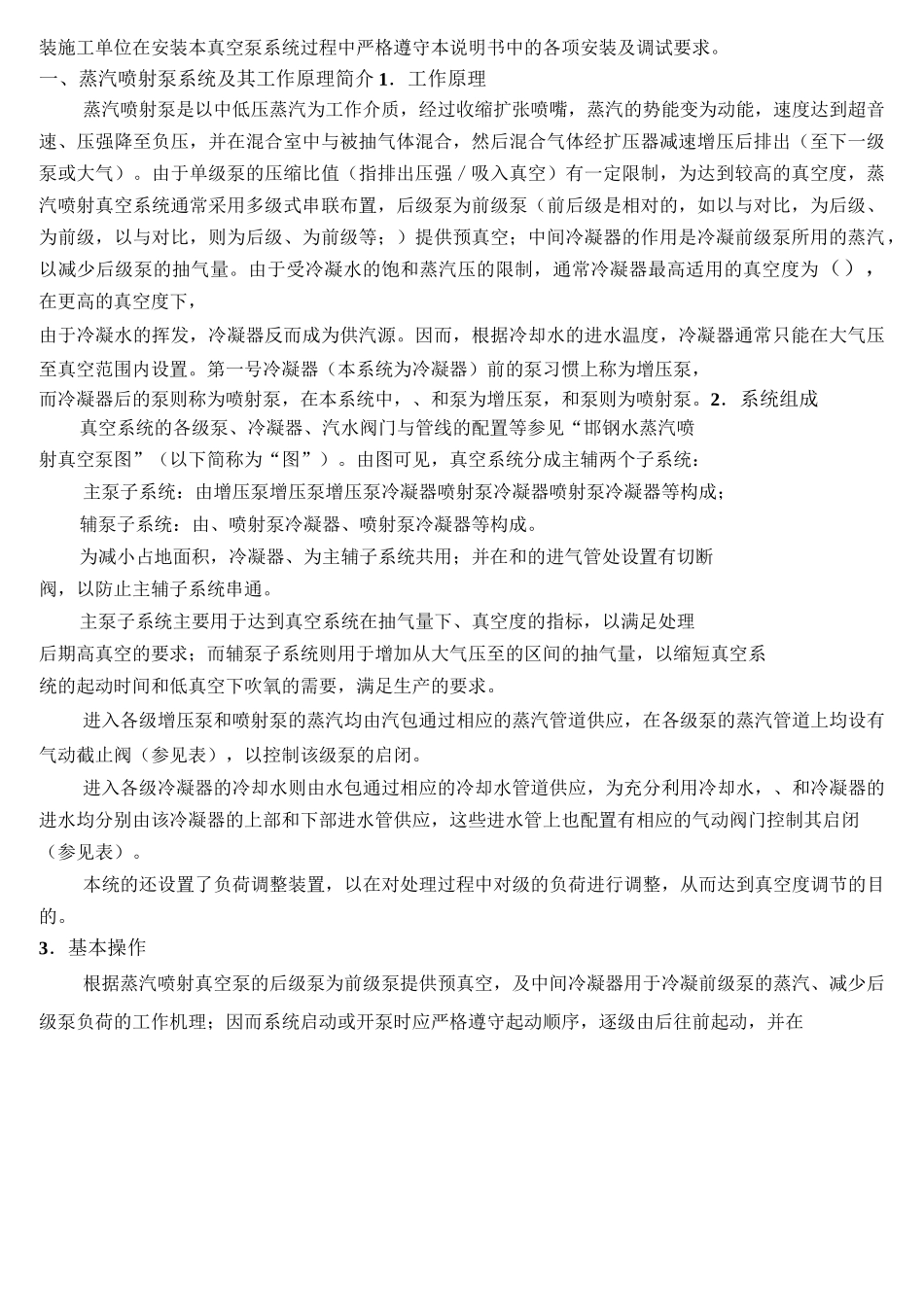

600kg/h，67Pa 蒸汽喷射真空泵系统设计、安装、使用及调试说明书编制：审核：责任主任：西安重型机械研究所年月目录—蒸汽喷射泵系统及其工作原理简介二真空泵系统安装安装准备安装要求真空泵系统气密性试验三真空泵系统性能调试调试准备.性能调试辅助泵系统性能调试主抽气系统性能调试辅助泵系统、主抽气系统联合工作与抽气时间测定其余要求四设备的维护设备的维护说明（附点检标准）设备定期测试、调整的规定设备缺陷、故障的处理（见表）设备检查测试记录及有关规定附表 1 设备点检表附表 2常见故障排除方法附表 3.真空泵系统性能参数附表 4喷射器、冷凝器设计性能参数及操作模式卩付表 5-临界流量计量喷嘴附表 6.真空泵系统性能调试记录表附图真空泵系统原理图本说明书适用于“邯钢真空精炼装置”真空泵系统的安装与性能调试。要求用户及安邯钢真空精炼装置装施工单位在安装本真空泵系统过程中严格遵守本说明书中的各项安装及调试要求。一、蒸汽喷射泵系统及其工作原理简介 1．工作原理蒸汽喷射泵是以中低压蒸汽为工作介质，经过收缩扩张喷嘴，蒸汽的势能变为动能，速度达到超音速、压强降至负压，并在混合室中与被抽气体混合，然后混合气体经扩压器减速增压后排出（至下一级泵或大气）。由于单级泵的压缩比值（指排出压强／吸入真空）有一定限制，为达到较高的真空度，蒸汽喷射真空系统通常采用多级式串联布置，后级泵为前级泵（前后级是相对的，如以与对比，为后级、为前级，以与对比，则为后级、为前级等；）提供预真空；中间冷凝器的作用是冷凝前级泵所用的蒸汽，以减少后级泵的抽气量。由于受冷凝水的饱和蒸汽压的限制，通常冷凝器最高适用的真空度为（），在更高的真空度下，由于冷凝水的挥发，冷凝器反而成为供汽源。因而，根据冷却水的进水温度，冷凝器通常只能在大气压至真空范围内设置。第一号冷凝器（本系统为冷凝器）前的泵习惯上称为增压泵，而冷凝器后的泵则称为喷射泵，在本系统中，、和泵为增压泵，和泵则为喷射泵。2．系统组成真空系统的各级泵、冷凝器、汽水阀门与管线的配置等参见“邯钢水蒸汽喷射真空泵图”（以下简称为“图”）。由图可见，真空系统分成主辅两个子系统：主泵子系统：由增压泵增压泵增压泵冷凝器喷射泵冷凝器喷射泵冷凝器等构成；辅泵子系统：由、喷射泵冷凝器、喷射泵冷凝器等构成。为减小占地面积，冷凝器、为主辅子系统共用；并在和的进气管处设置有切断阀，以防止主辅子系统串通。主泵子系统...
