管道支架施工方案

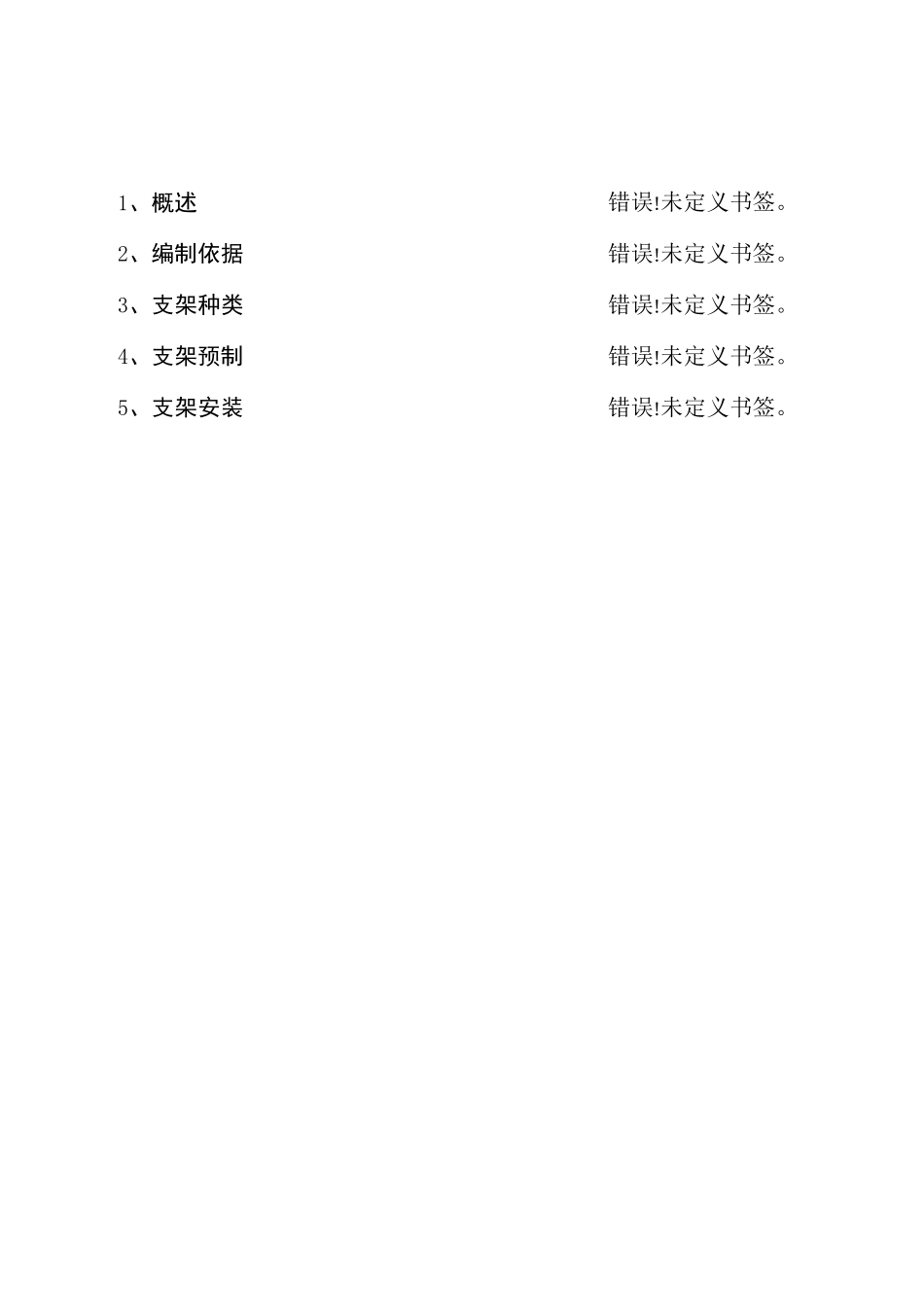

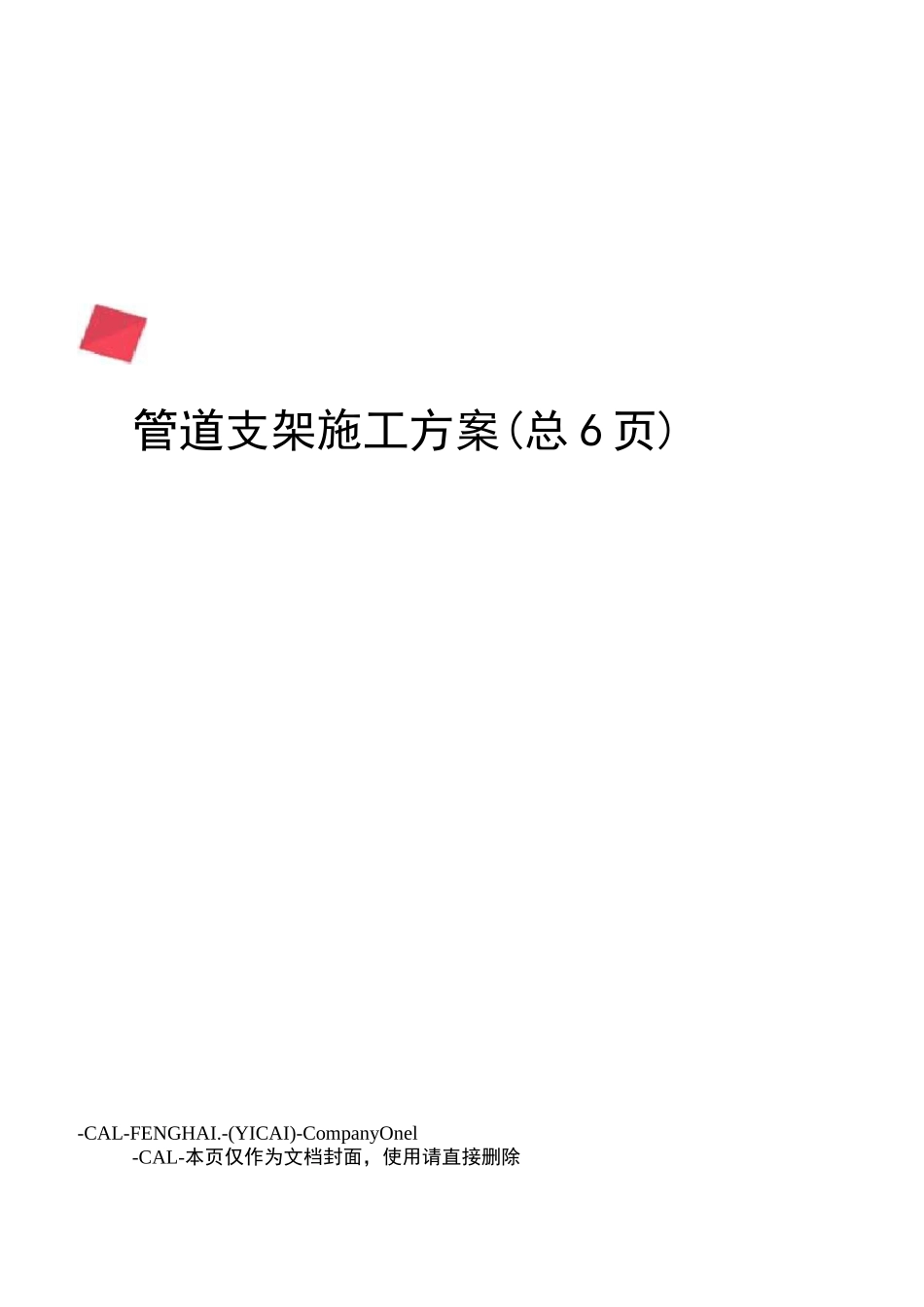

管道支架施工方案(总 6 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除大连港新港原油储罐增设大型石油储罐主动安全防护系统”项目管道支架施工方案编制审核审定批准编制：四川威特龙消防设备有限公司2014 年 4 月1、概述错误!未定义书签。2、编制依据错误!未定义书签。3、支架种类错误!未定义书签。4、支架预制错误!未定义书签。5、支架安装错误!未定义书签。1、概述在大连港新港原油储罐增设“大型石油储罐主动安全防护系统”项目中需要对氮气管道、采样管道进行支架固定，通过支架对管道的固定，为系统运行可靠性创造条件。本施工方案适用于大型石油储罐主动安全防护系统工程中管道支吊架的预制、安装施工。2、编制依据《施工组织方案》《施工图设计说明》《工业金属管道施工质量验收规范》(GB50184-2011)《工业金属管道工程施工及验收规范》GB50235-97《气体灭火系统施工及验收规范》(GB50263-2007)3、支架种类本项目管道固定支架主要有氮气主管固定支架、注氮采样管路固定支架两种。氮气主管固定支架是氮气源到油气安全主动防护装置的氮气管道的支架，主要为 DN100(©114x4)和 DN65(0)无缝钢管焊接管道的固定支架。示意图如下：U 型管卡注氮主管 DN65/DN10D氮气主管固定支架为一般地面安装，需要预制混凝土支墩进行埋地安装。注氮采样管路固定支架安装在罐区内混凝土地面上，通过打膨胀螺栓进行固定。所有管道固定支架均在加工区域预制好，并做好防腐处理后运送到各区域进行安装。4、支架预制预制要求必须具有焊工证的专业人员进行焊接。焊接现场物料器具摆放整齐。严格按照焊接工序要求进行焊接施工。严格按照施工图纸进行下料，焊接。预制流程预制前的准备，严格检查各下料、打磨、钻孔、焊接机具等是否正常，安全防护措施是否到位，施工图纸是否完善。下料：根据施工图纸由专业人员进行型材切割，保证图纸尺寸要求。划线：根据图纸尺寸，划出管夹安装孔，膨胀螺栓安装孔的位置。钻孔：根据所划孔的位置及图纸进行钻孔，确保位置和大小满足图纸要求。焊接：按照图纸要求进行组装焊接，确保牢固可靠。打磨：去除毛刺、飞边，并将零件打磨光滑，除锈。防腐：按照防腐施工工艺对各支架逐一进行防腐处理，达到防腐要求后运送到各罐区进行安装。5、支架安装施工要求：罐区内施工所使用的电源必须经过业主同意后才能进行接线。施工电源接线必须持有电工证的专业人员才能进行。必须经过相关部门的同意并开...
