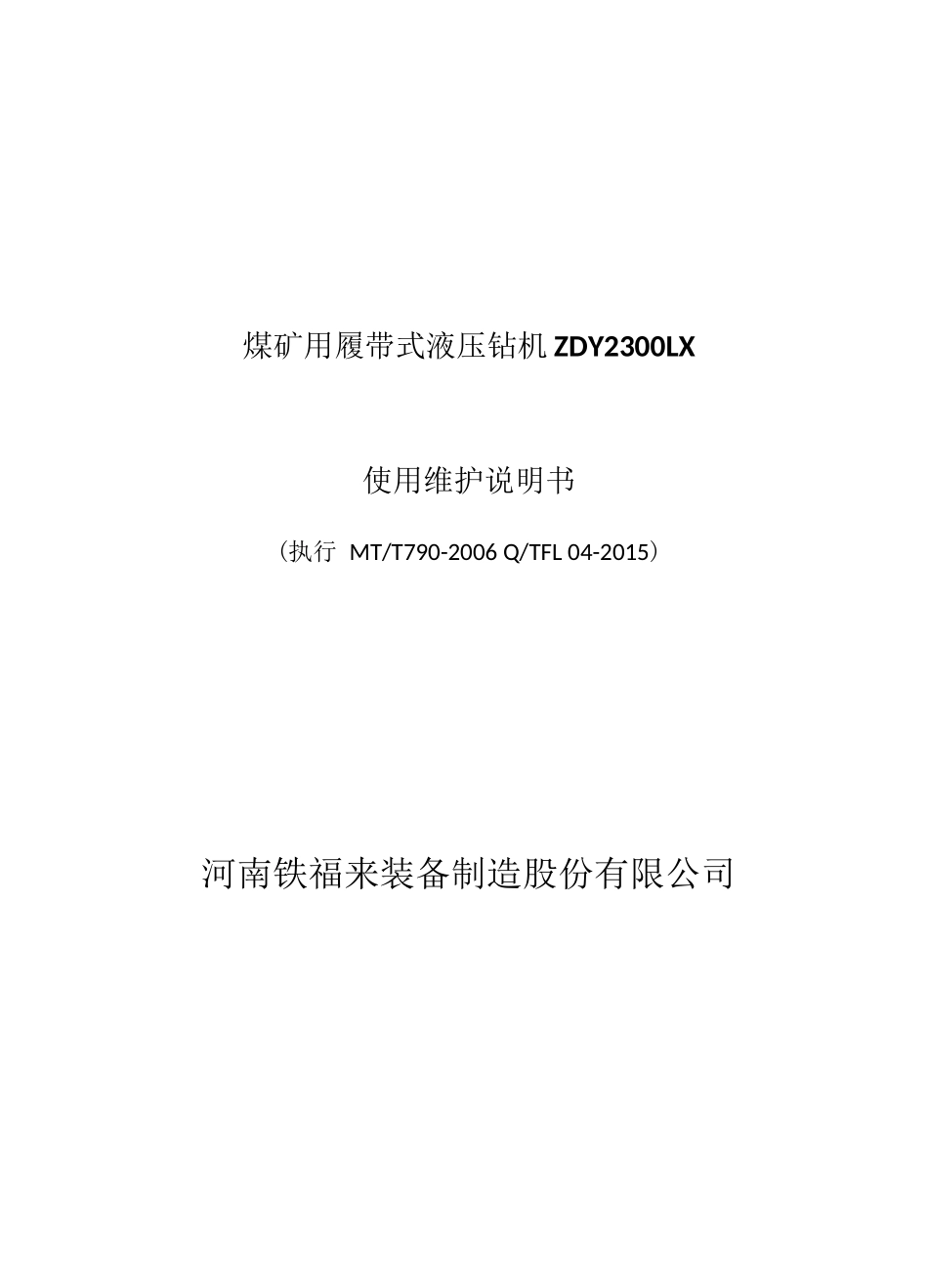

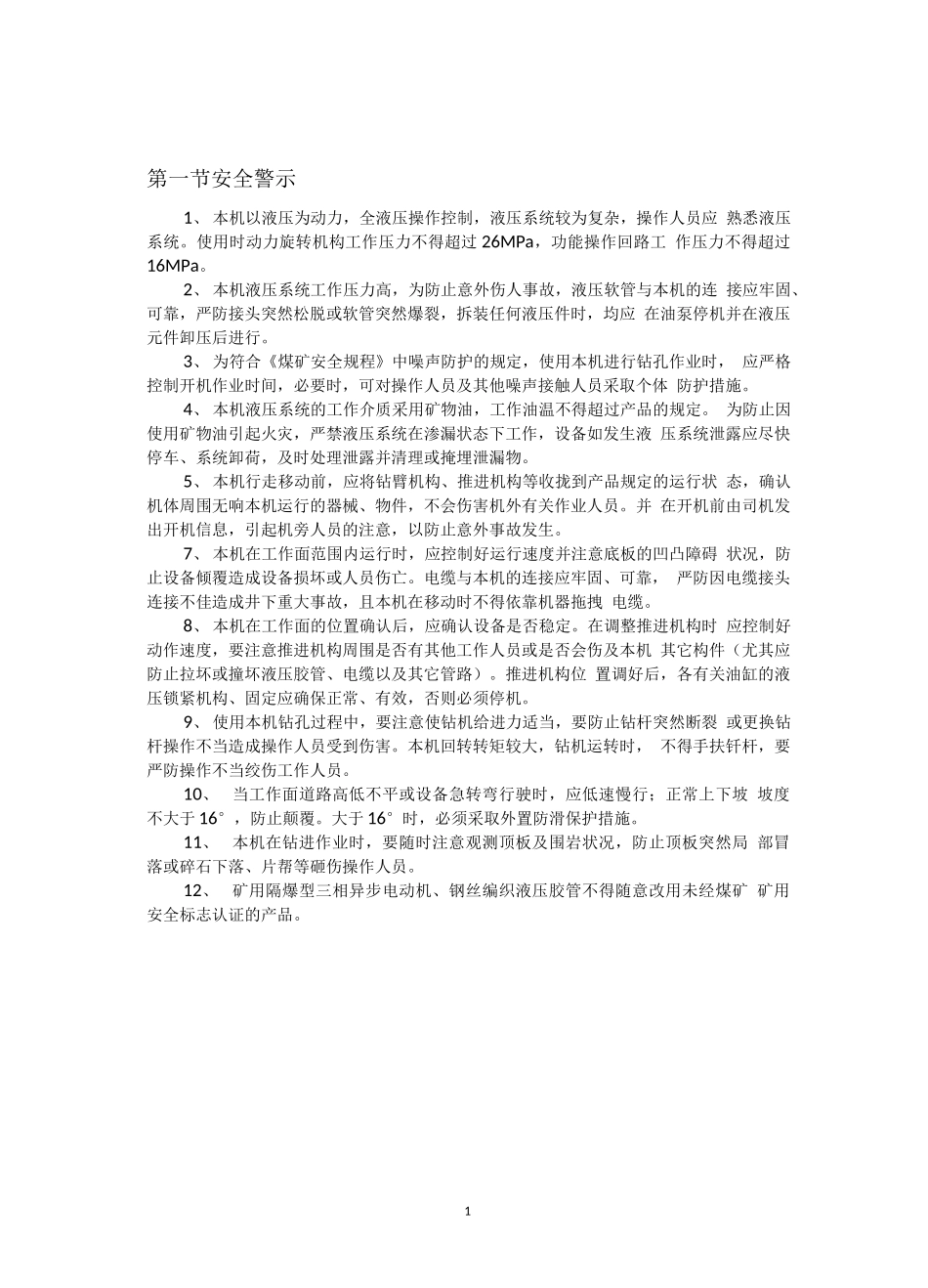

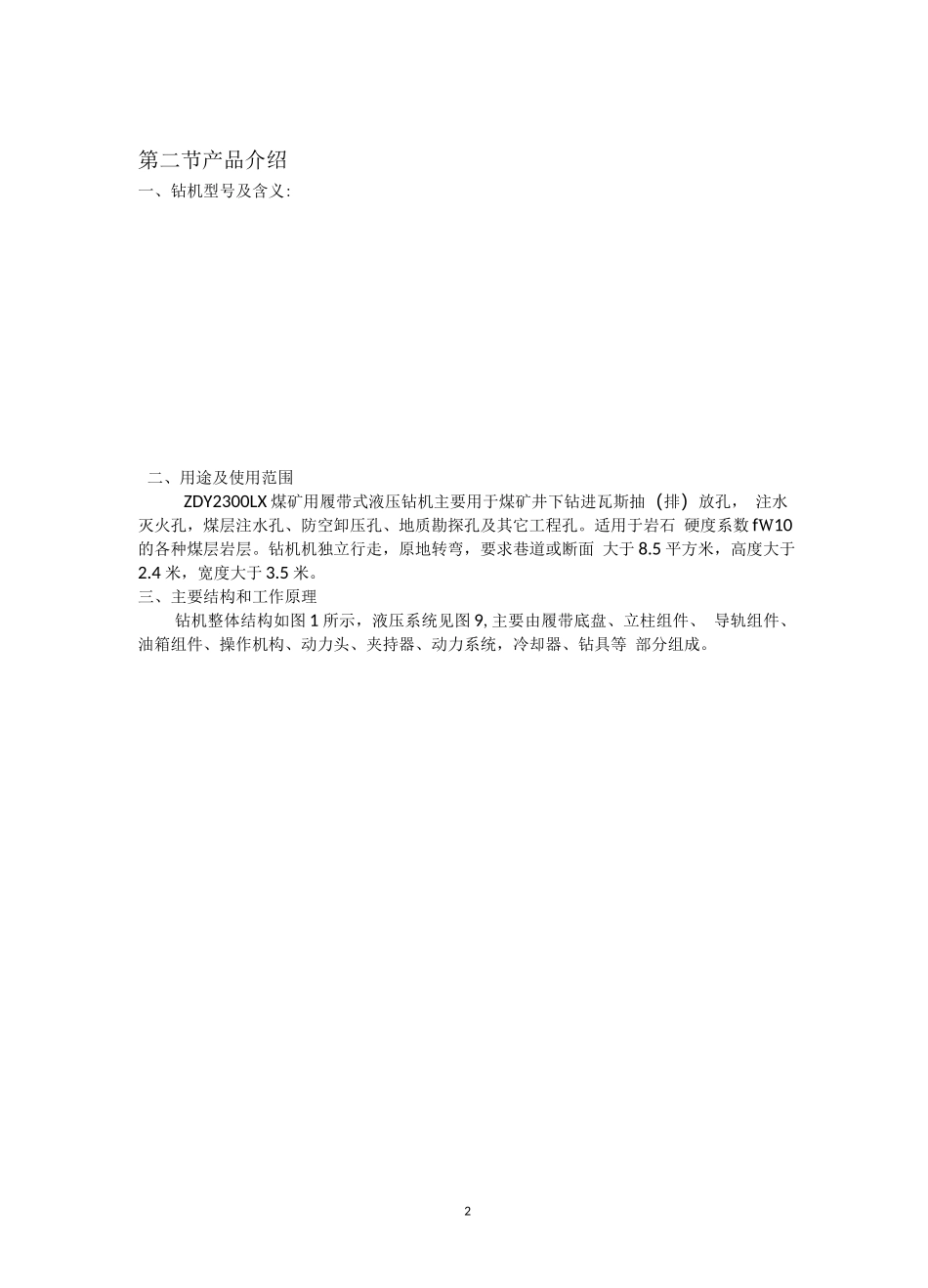

煤矿用履带式液压钻机ZDY2300LX使用维护说明书(执行MT/T790-2006Q/TFL04-2015)河南铁福来装备制造股份有限公司1第一节安全警示1、本机以液压为动力，全液压操作控制，液压系统较为复杂，操作人员应熟悉液压系统。使用时动力旋转机构工作压力不得超过26MPa，功能操作回路工作压力不得超过16MPa。2、本机液压系统工作压力高，为防止意外伤人事故，液压软管与本机的连接应牢固、可靠，严防接头突然松脱或软管突然爆裂，拆装任何液压件时，均应在油泵停机并在液压元件卸压后进行。3、为符合《煤矿安全规程》中噪声防护的规定，使用本机进行钻孔作业时，应严格控制开机作业时间，必要时，可对操作人员及其他噪声接触人员采取个体防护措施。4、本机液压系统的工作介质采用矿物油，工作油温不得超过产品的规定。为防止因使用矿物油引起火灾，严禁液压系统在渗漏状态下工作，设备如发生液压系统泄露应尽快停车、系统卸荷，及时处理泄露并清理或掩埋泄漏物。5、本机行走移动前，应将钻臂机构、推进机构等收拢到产品规定的运行状态，确认机体周围无响本机运行的器械、物件，不会伤害机外有关作业人员。并在开机前由司机发出开机信息，引起机旁人员的注意，以防止意外事故发生。7、本机在工作面范围内运行时，应控制好运行速度并注意底板的凹凸障碍状况，防止设备倾覆造成设备损坏或人员伤亡。电缆与本机的连接应牢固、可靠，严防因电缆接头连接不佳造成井下重大事故，且本机在移动时不得依靠机器拖拽电缆。8、本机在工作面的位置确认后，应确认设备是否稳定。在调整推进机构时应控制好动作速度，要注意推进机构周围是否有其他工作人员或是否会伤及本机其它构件（尤其应防止拉坏或撞坏液压胶管、电缆以及其它管路）。推进机构位置调好后，各有关油缸的液压锁紧机构、固定应确保正常、有效，否则必须停机。9、使用本机钻孔过程中，要注意使钻机给进力适当，要防止钻杆突然断裂或更换钻杆操作不当造成操作人员受到伤害。本机回转转矩较大，钻机运转时，不得手扶钎杆，要严防操作不当绞伤工作人员。10、当工作面道路高低不平或设备急转弯行驶时，应低速慢行；正常上下坡坡度不大于16°，防止颠覆。大于16°时，必须采取外置防滑保护措施。11、本机在钻进作业时，要随时注意观测顶板及围岩状况，防止顶板突然局部冒落或碎石下落、片帮等砸伤操作人员。12、矿用隔爆型三相异步电动机、钢丝编织液压胶管不得随意改用未经煤矿矿用安全标志认证的产品。2第二节产品介绍一、钻机型号及含义:二、用途及使用范围ZDY2300LX煤矿用履带式液压钻机主要用于煤矿井下钻进瓦斯抽（排）放孔，注水灭火孔，煤层注水孔、防空卸压孔、地质勘探孔及其它工程孔。适用于岩石硬度系数fW10的各种煤层岩层。钻机机独立行走，原地转弯，要求巷道或断面大于8.5平方米，高度大于2.4米，宽度大于3.5米。三、主要结构和工作原理钻机整体结构如图1所示，液压系统见图9,主要由履带底盘、立柱组件、导轨组件、油箱组件、操作机构、动力头、夹持器、动力系统，冷却器、钻具等部分组成。3ZDY2300LX煤矿用履带式液压钻机主机示意图（图一）本钻车有以下优点：1、作业安全，能显著减轻工人的体力劳动强度。2、工作机构与动力系统合为一体，达到体积小、结构紧凑、全液压控制、操作方便灵活、履带行走、移位方便、机动性好、省时、省力。3、该钻机宽度小于1米，导轨可实现水平±180°旋转，俯仰-50°〜+90°调角，垂直900mm升降距离，所有功能全部实现液压控制，稳钻调整快速灵活，可以在任意需要位置打孔，完全满足煤矿井下高（低）抽巷、皮带巷等狭小空间钻孔、探水、地质勘探等不同需求。4、该机液压系统简单易操作，推进速度可根据不同工况进行方便控制，人性化程度高。液压泵站采用了负载敏感系统，空载转速时消耗功率小，随负载变化功率相应的增大，达到节能作用。5、该钻机可根据客户需要配备不同钻具，其中低牙螺旋钻杆对易塌孔的岩石效果更好，优质的金刚石复合钻头对硬度系数高的岩石钻进效率及使用寿命显著提高。6、本钻机采用液压油缸垂直支撑顶板方式，转盘回转机构，解决了支撑过程中力的转换，使钻机定位和稳钻更回快速方...
