加油站工艺管道施工方案 (1)

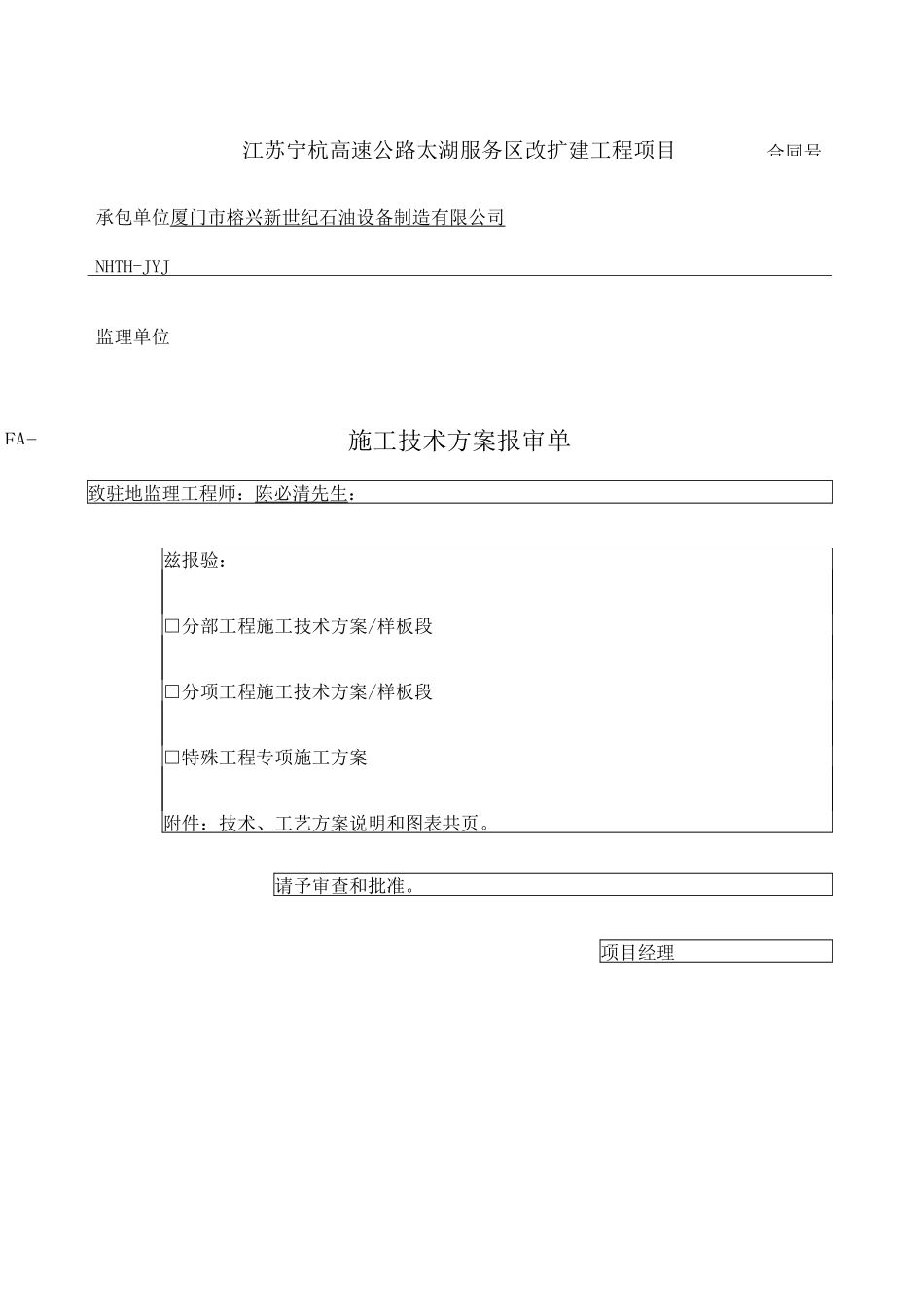

合同号FA-江苏宁杭高速公路太湖服务区改扩建工程项目承包单位厦门市榕兴新世纪石油设备制造有限公司NHTH-JYJ监理单位施工技术方案报审单致驻地监理工程师：陈必清先生：兹报验：□分部工程施工技术方案/样板段□分项工程施工技术方案/样板段□特殊工程专项施工方案附件：技术、工艺方案说明和图表共页。请予审查和批准。项目经理驻地监理工程师意见：□同意□不同意签字项目部意见：□同意□不同意签字监理工程师意见：□同意□不同意，修改后再报签字年月日注：1、驻地监理工程师自收到本表之日起应在 3 日内予以回复，否则视为同意该方案，主要分项工程施工前承包单位均应提交方案。2、特殊工程、重点部位施工方案视情况可邀请省扩指和设计等有关专家召开专题讨论解决。苏州市常昆高速公路工程项目加油站工艺管道施工方案中化二建集团南通通华工程有限二 00 九年六月一日高速公路加油站施工方案一．工程概况本工程为高速公路服务区新建工程，主要工程包括储 4 十 5 立台方油罐就位安装，十二台加油机工艺管道预制安装，油罐区及加油区静电接地。总工程施工周期约为 60天。二．编制依据、施工验收规范及质量检验评定标准1. 油罐及工艺管道施工验收严格按施工图及图中的技术要求执行。2. 施工与验收必须符合 GB50235-97《工业金属管道工程施工及验收规范》、SH3501-1997《石油化工剧毒可燃介质管道施工及验收规范》GBJ229-91《工业设备管道防腐工程及验收规范》、GB13348-92《液体石油半产品静电安全规程》SHJ517-91《石油化工钢制管道工程施工工艺标准》等技术规范。3•焊接应符合 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》焊接表面质量要求：射线探伤检测按 JB4730-94《压力容器无损检测》，射线探伤 II 级为合格，渗透检测缺陷显示累积长度应符合 II 级要求。三．施工方案（一）施工准备1. 施工员组织施工班组认真熟悉图纸，明确设计意图，对图纸不理解的地方，通过图纸会审来解决并做好记录，认真学习领会施工方案。2. 了解施工现场平面布置情况，强调以防火为目的，合理进行各项施工设施布置，尽量提高生产能力。3. 施工中的修改，必须取得设计和建设单位的同意，并及时办理好有关手续。4. 进场的材料和附件应具有质量保证文件及合格证明书，当无质量证明书或对质量证明书有疑问时，应进行复验，合格后方准使用。5. 配备各种检验器具，且必须符合标准及计量规范的要求。(二)1. 油罐安装前应按设计图纸...
