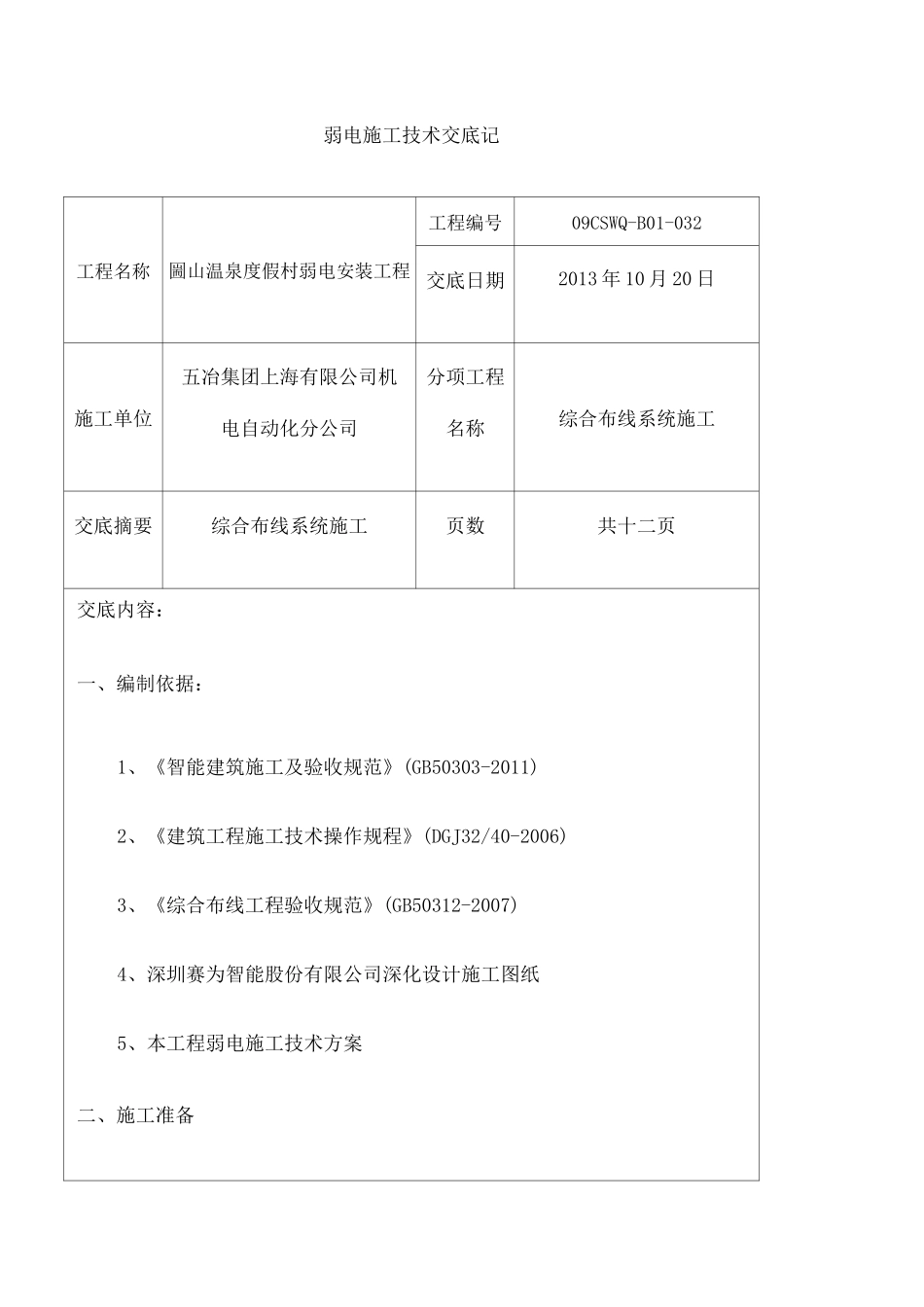

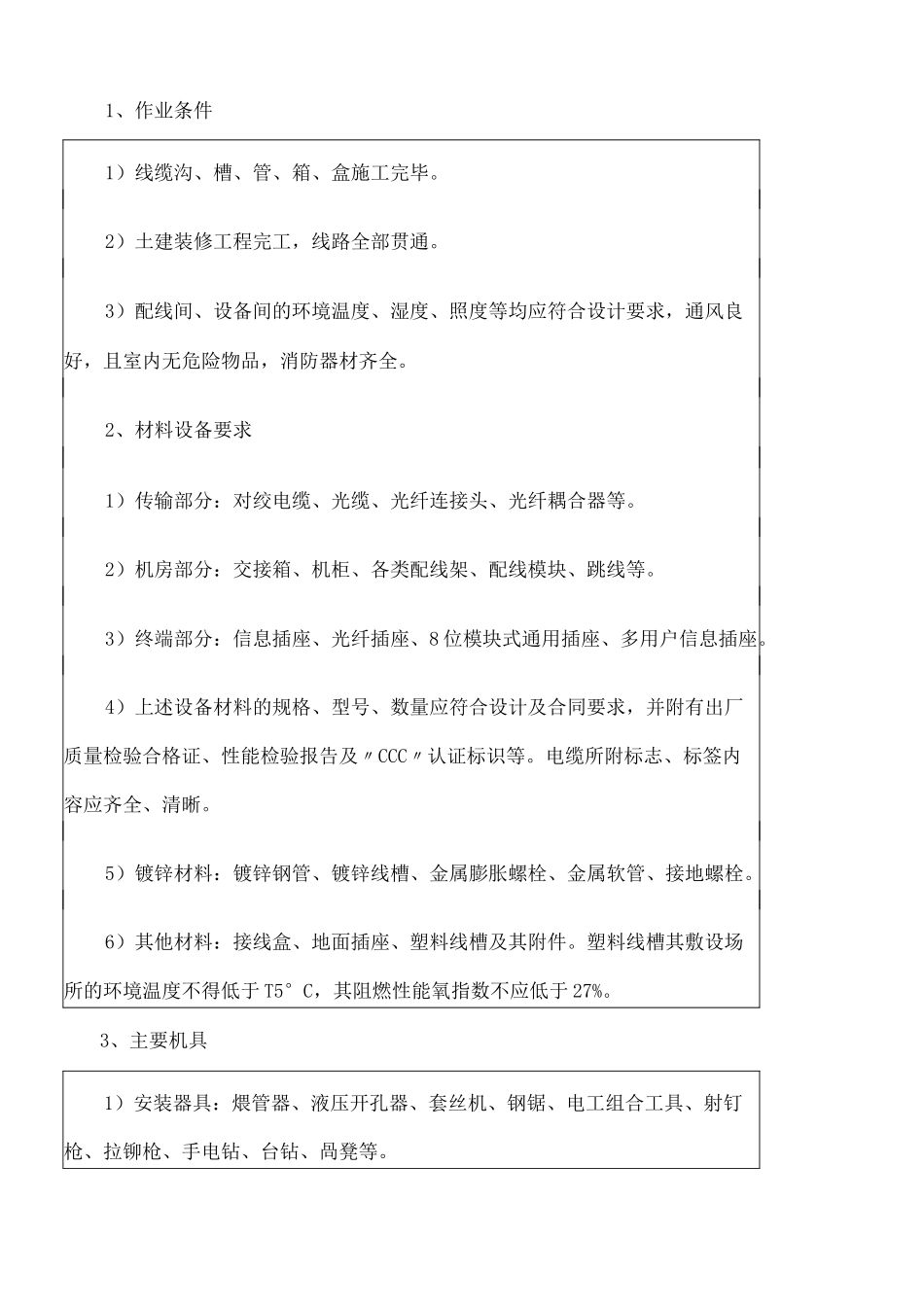

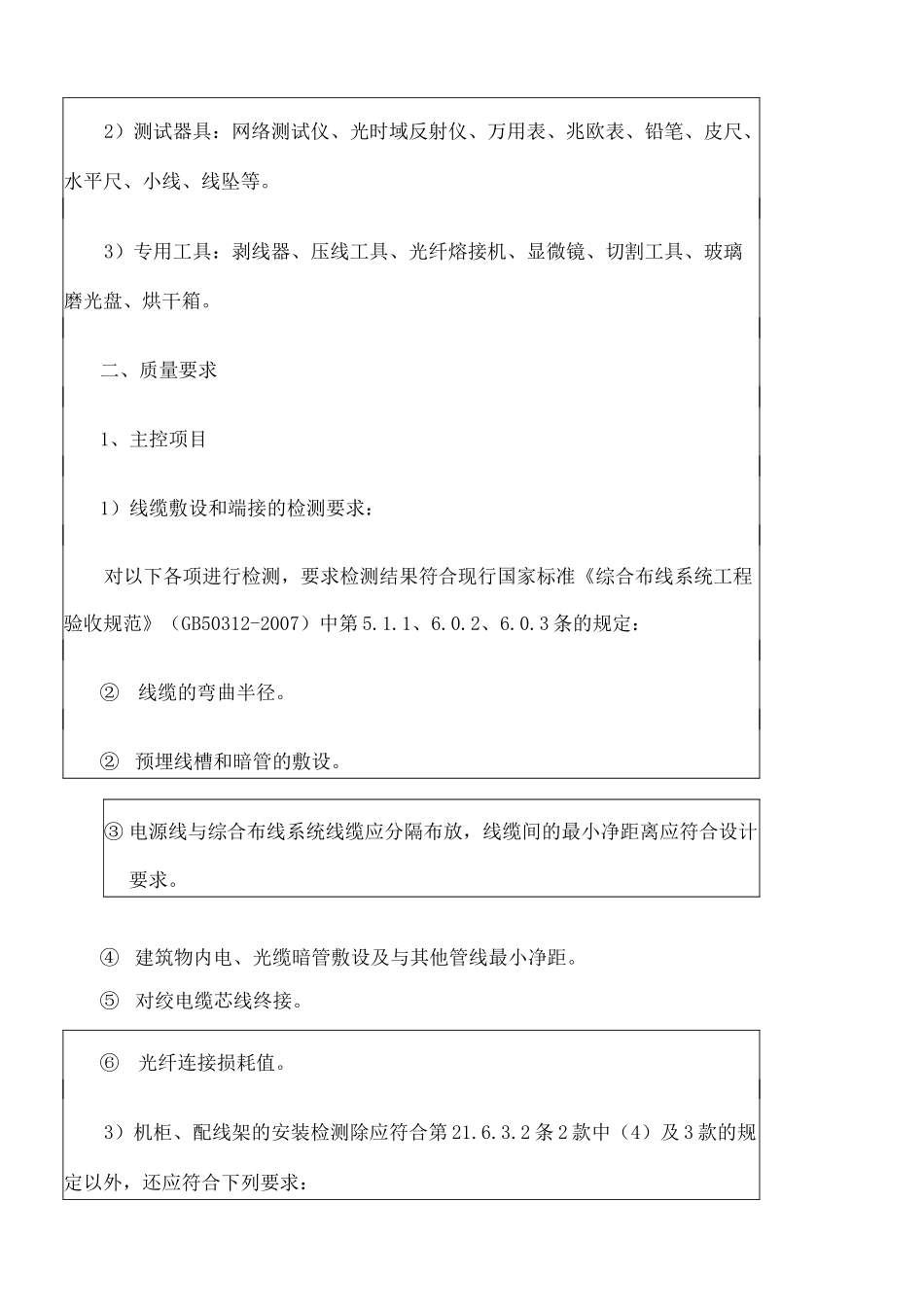

弱电施工技术交底记工程名称圌山温泉度假村弱电安装工程工程编号09CSWQ-B01-032交底日期2013 年 10 月 20 日施工单位五冶集团上海有限公司机电自动化分公司分项工程名称综合布线系统施工交底摘要综合布线系统施工页数共十二页交底内容：一、编制依据：1、《智能建筑施工及验收规范》(GB50303-2011)2、《建筑工程施工技术操作规程》(DGJ32/40-2006)3、《综合布线工程验收规范》(GB50312-2007)4、深圳赛为智能股份有限公司深化设计施工图纸5、本工程弱电施工技术方案二、施工准备1、作业条件1）线缆沟、槽、管、箱、盒施工完毕。2）土建装修工程完工，线路全部贯通。3）配线间、设备间的环境温度、湿度、照度等均应符合设计要求，通风良好，且室内无危险物品，消防器材齐全。2、材料设备要求1）传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。2）机房部分：交接箱、机柜、各类配线架、配线模块、跳线等。3）终端部分：信息插座、光纤插座、8 位模块式通用插座、多用户信息插座。4）上述设备材料的规格、型号、数量应符合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及〃CCC〃认证标识等。电缆所附标志、标签内容应齐全、清晰。5）镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。6）其他材料：接线盒、地面插座、塑料线槽及其附件。塑料线槽其敷设场所的环境温度不得低于 T5°C，其阻燃性能氧指数不应低于 27%。3、主要机具1）安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、咼凳等。2）测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。3）专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。二、质量要求1、主控项目1）线缆敷设和端接的检测要求：对以下各项进行检测，要求检测结果符合现行国家标准《综合布线系统工程验收规范》（GB50312-2007）中第 5.1.1、6.0.2、6.0.3 条的规定：②线缆的弯曲半径。② 预埋线槽和暗管的敷设。③ 电源线与综合布线系统线缆应分隔布放，线缆间的最小净距离应符合设计要求。④ 建筑物内电、光缆暗管敷设及与其他管线最小净距。⑤ 对绞电缆芯线终接。⑥光纤连接损耗值。3）机柜、配线架的安装检测除应符合第 21.6.3.2 条 2 款中（4）及 3 款的规定以外，还应符合下列要求：① 卡入配线架连接模块内的单根线缆色标应和线缆的色标相一...
