道路工程测量技术报告

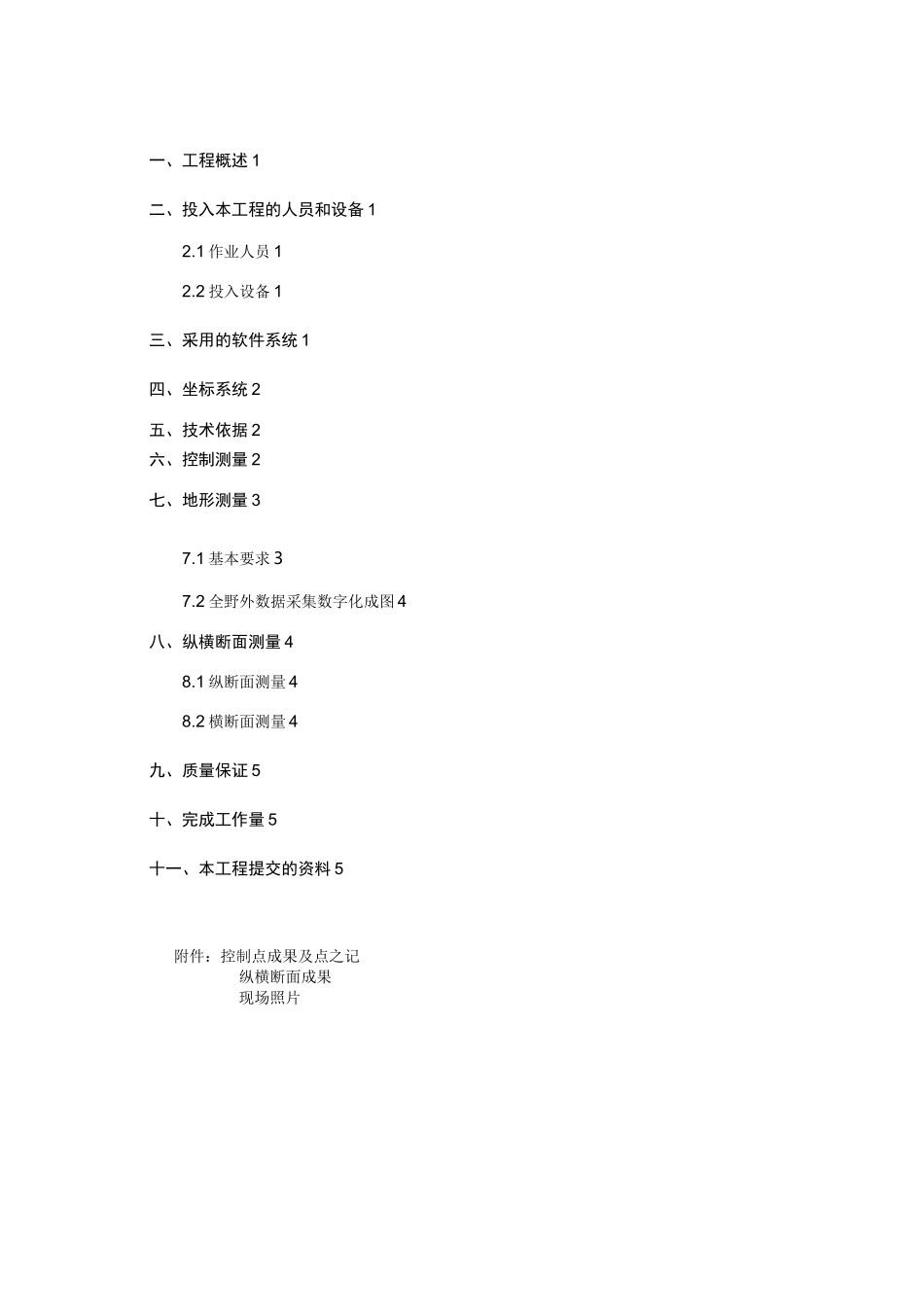

道路工程测量技术报告_第1页
1/20
道路工程测量技术报告_第2页
2/20

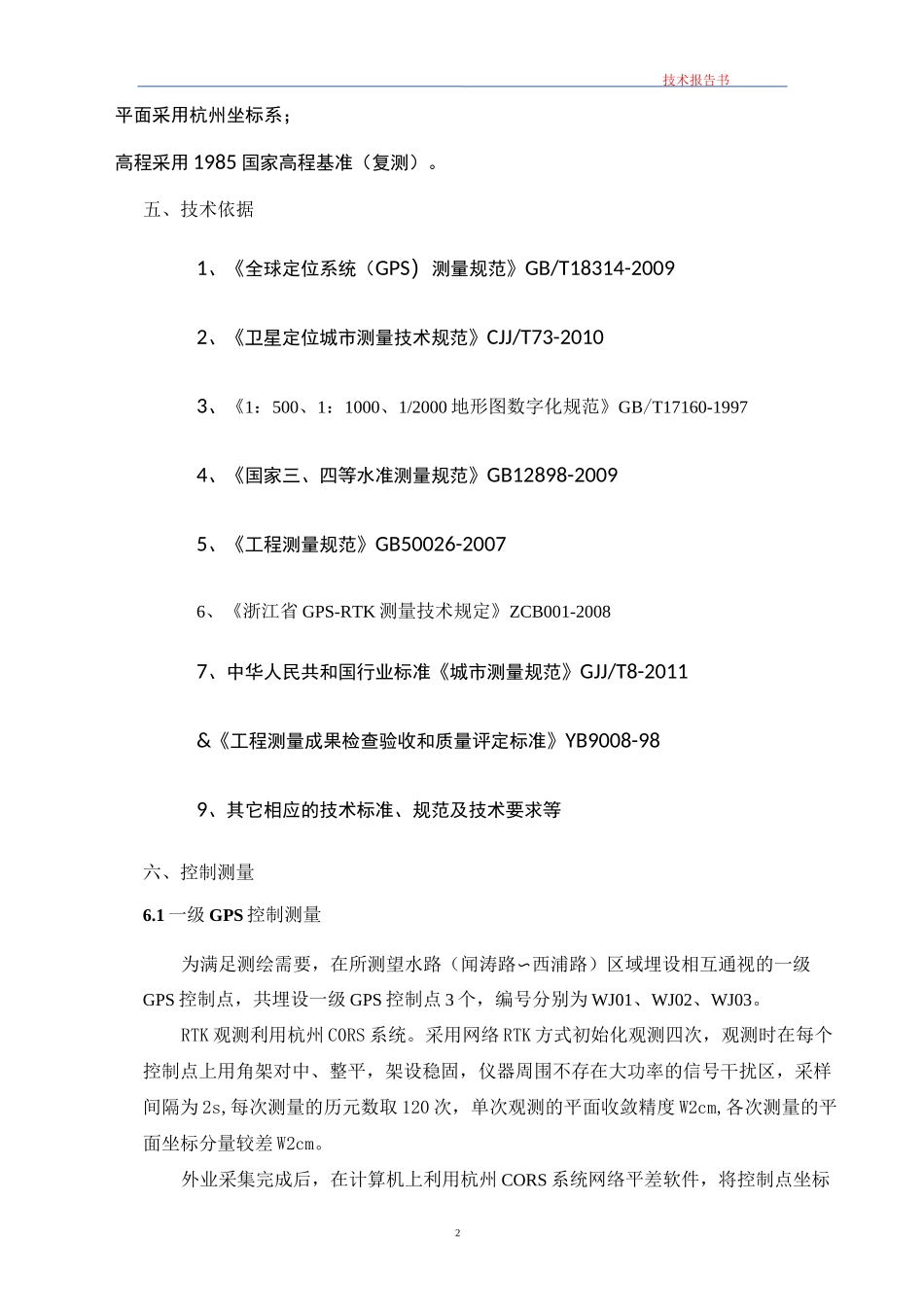

道路工程测量技术报告_第3页
3/20
一、工程概述 1二、投入本工程的人员和设备 12.1 作业人员 12.2 投入设备 1三、采用的软件系统 1四、坐标系统 2五、技术依据 2六、控制测量 2七、地形测量 37.1 基本要求 37.2 全野外数据采集数字化成图 4八、纵横断面测量 48.1 纵断面测量 48.2 横断面测量 4九、质量保证 5十、完成工作量 5十一、本工程提交的资料 5附件:控制点成果及点之记纵横断面成果现场照片技术报告书1XXXX 工程测量技术报告书一、工程概述受 xxxx 建设指挥部委托,由 xxxx 承担了 xxxx 工程测量任务。本次 xxxx 工程位于滨江区钱塘江围垦区,地势平坦。西起规划闻涛路,东至规划西浦路,道路长度约为 517.2 米。测量范围:a,xxxx 区块;b,1:500 地形图测绘范围由用地红线外扩 30 米范围;横断面范围由用地红线外扩 10 米范围。在本院的精心组织安排下于 2015 年 3 月 21 日派遣一个小组进场对上述地块进行控制测量、地形图测绘、纵横断面测量等内容,并于 3 月 28 日顺利完成以上各项测绘任务。二、投入本工程的人员和设备2.1 作业人员投入 1 个作业小组,其中工程师 1 名,技术人员 3 名。2.2 投入设备1)中海达 A8 一台(编号为 0201010068);2)中纬 ZDL700 电子水准仪一台(编号:4110300);3)拓普康 ES-602G 全站仪一台(编号:FH1230);4)手提电脑二台;5)绘图仪两台。三、采用的软件系统本测区数字化成图采用南方公司的 CASS7.0 数字化地形地籍成图软件。软件系统的运行环境:① WindowsXPprofessional 操作系统② Autocad 软件 2004 版本四、坐标系统技术报告书2平面采用杭州坐标系;高程采用 1985 国家高程基准(复测)。五、技术依据1、《全球定位系统(GPS)测量规范》GB/T18314-20092、《卫星定位城市测量技术规范》CJJ/T73-20103、《1:500、1:1000、1/2000 地形图数字化规范》GB/T17160-19974、《国家三、四等水准测量规范》GB12898-20095、《工程测量规范》GB50026-20076、《浙江省 GPS-RTK 测量技术规定》ZCB001-20087、中华人民共和国行业标准《城市测量规范》GJJ/T8-2011&《工程测量成果检查验收和质量评定标准》YB9008-989、其它相应的技术标准、规范及技术要求等六、控制测量6.1 一级 GPS 控制测量为满足测绘需要,在所测望水路(闻涛路〜西浦路)区域埋设相互通视的一级GPS 控制点,共埋设一级 GPS 控制点 3 个,编号分别为 WJ01、WJ02、WJ03。RTK...
