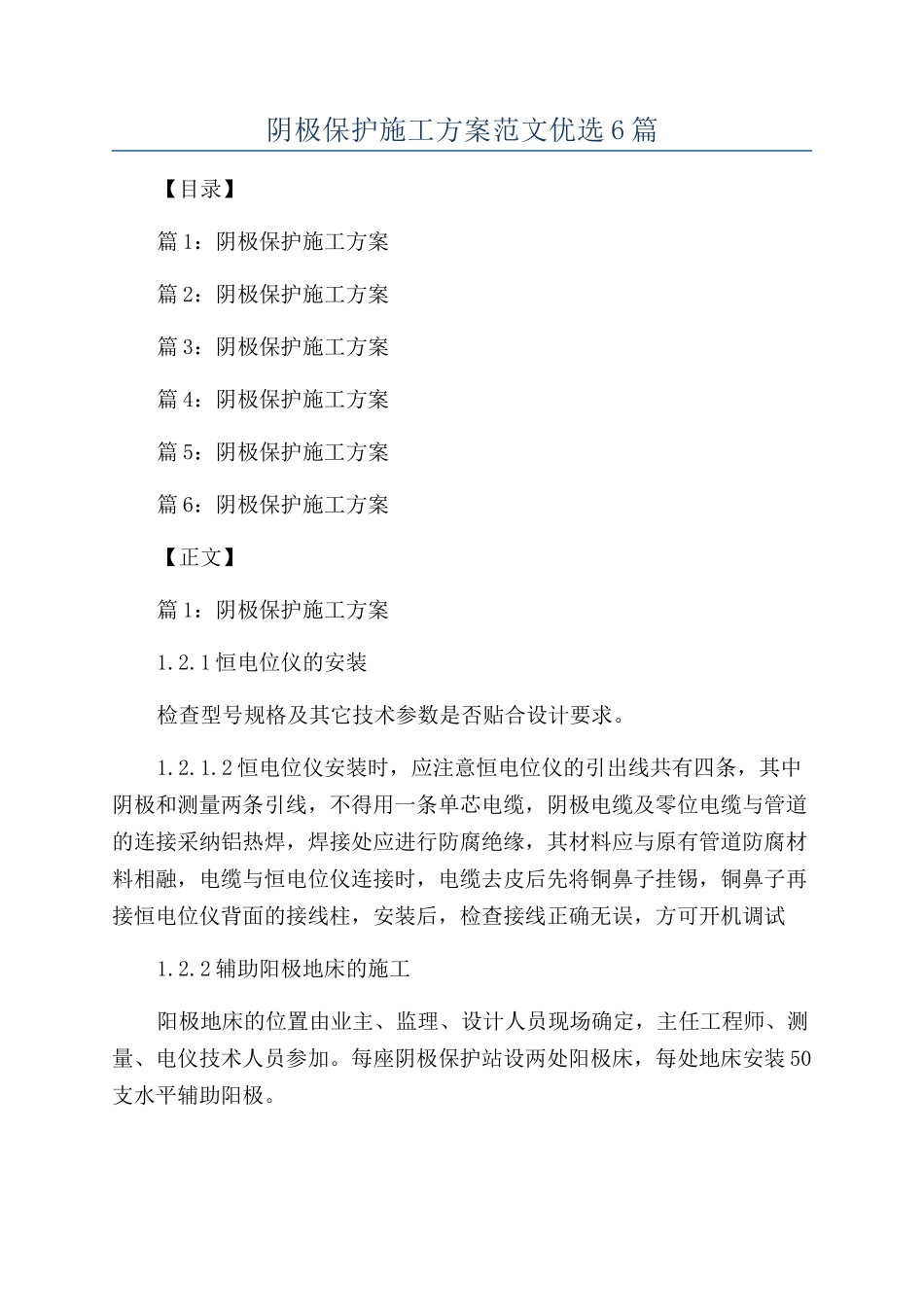

阴极保护施工方案范文优选 6 篇【目录】篇 1：阴极保护施工方案篇 2：阴极保护施工方案篇 3：阴极保护施工方案篇 4：阴极保护施工方案篇 5：阴极保护施工方案篇 6：阴极保护施工方案【正文】篇 1：阴极保护施工方案1.2.1 恒电位仪的安装检查型号规格及其它技术参数是否贴合设计要求。1.2.1.2 恒电位仪安装时，应注意恒电位仪的引出线共有四条，其中阴极和测量两条引线，不得用一条单芯电缆，阴极电缆及零位电缆与管道的连接采纳铝热焊，焊接处应进行防腐绝缘，其材料应与原有管道防腐材料相融，电缆与恒电位仪连接时，电缆去皮后先将铜鼻子挂锡，铜鼻子再接恒电位仪背面的接线柱，安装后，检查接线正确无误，方可开机调试1.2.2 辅助阳极地床的施工阳极地床的位置由业主、监理、设计人员现场确定，主任工程师、测量、电仪技术人员参加。每座阴极保护站设两处阳极床，每处地床安装 50支水平辅助阳极。阳极地床沟采纳机械辅以人工开挖，地床沟开挖后，灌水浸泡，每回填一层都应浇水，使地床充分浸润。地床地表等间距直线布设五支标志桩，地床标志桩由素砼制成。所有阳极电缆的接头处必须严格防腐密封，以防水渗入，电缆连接后先缠绕两层绝缘胶带，套上聚乙烯管灌满环氧树脂，套管两端再用绝缘胶带密封。1.2.3 参比电极施工参比电极在埋设前要浸泡 24 小时，填包料要用水调合成“豆腐渣”状装入棉布袋并将电极包在填料中间，参比电极埋深同管道中心线，距管道外壁 20mm，引线电缆接头要采纳环气树脂严格防腐绝缘，不得有金属外露。1.2.4 带状阳极的施工施工时应先进行绝缘支撑安装，再进行带状阳极的缠绕，带状阳极应紧贴管道，每 2-3 米和管道焊接一次，焊点应在管道顶部，两焊点中间用阳极捆扎胶带捆扎，焊点应采纳和管道防腐层相融的防腐材料防腐，并用热收缩带环形包扎，严禁带状阳极与套管之间电接触。1.2.5 测试桩的安装测试桩选用钢管测试桩，长度为 3 米，埋深度为 0.8-1 米，并在现场浇铸 0.50.50.5 米的 200#混凝土基桩，基础桩的位置设在沿管道气流方向的左侧，距该侧管道外壁 1.5 米处，所有焊接线与线柱的连接均经过铜鼻子灌锡后在接线盒里连接，接在接线板背后铜鼻子应用绝缘胶带缠绕，接线板正面的连接螺栓必须紧固，必须要确保电线连接良好，铭牌中国石油天然气管道第二工程公司 9908jglw用铝板制作，电解刻字。1.2.6 接地电池的安装在管道绝缘接头、绝缘法兰及穿越铁路套管处均安装接地电池保护装置...
