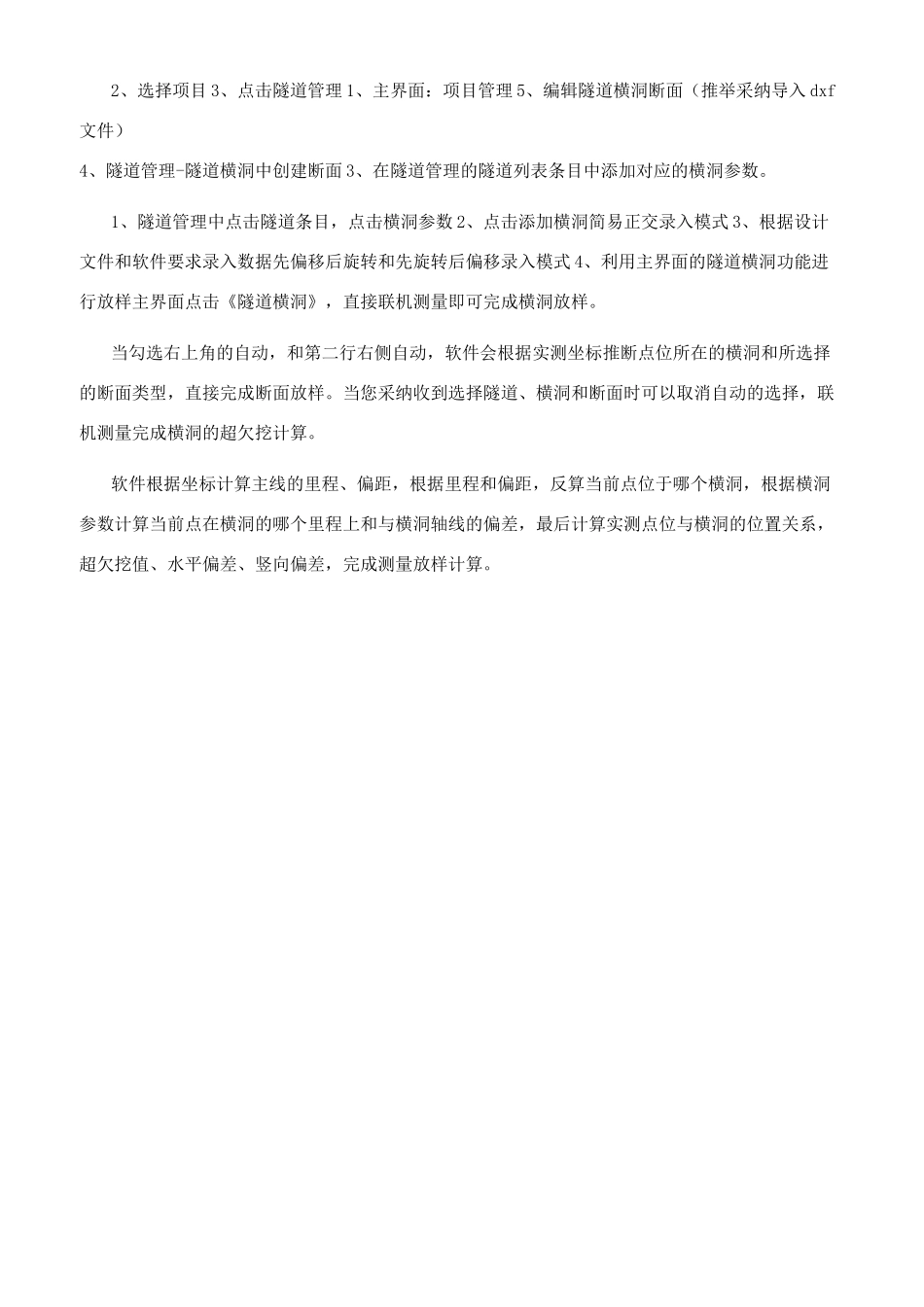

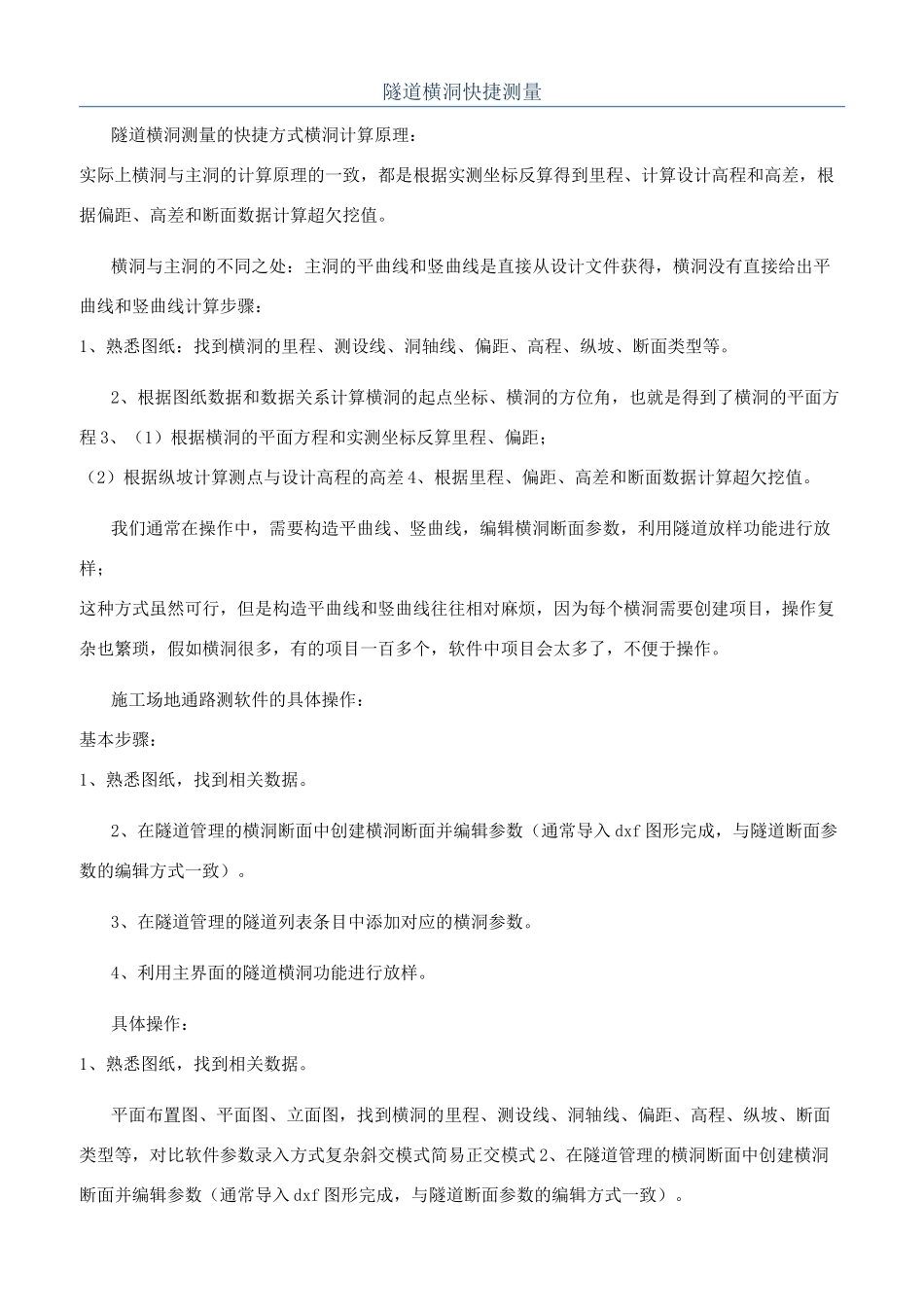

隧道横洞快捷测量隧道横洞测量的快捷方式横洞计算原理:实际上横洞与主洞的计算原理的一致,都是根据实测坐标反算得到里程、计算设计高程和高差,根据偏距、高差和断面数据计算超欠挖值。横洞与主洞的不同之处:主洞的平曲线和竖曲线是直接从设计文件获得,横洞没有直接给出平曲线和竖曲线计算步骤:1、熟悉图纸:找到横洞的里程、测设线、洞轴线、偏距、高程、纵坡、断面类型等。2、根据图纸数据和数据关系计算横洞的起点坐标、横洞的方位角,也就是得到了横洞的平面方程 3、(1)根据横洞的平面方程和实测坐标反算里程、偏距;(2)根据纵坡计算测点与设计高程的高差 4、根据里程、偏距、高差和断面数据计算超欠挖值。我们通常在操作中,需要构造平曲线、竖曲线,编辑横洞断面参数,利用隧道放样功能进行放样;这种方式虽然可行,但是构造平曲线和竖曲线往往相对麻烦,因为每个横洞需要创建项目,操作复杂也繁琐,假如横洞很多,有的项目一百多个,软件中项目会太多了,不便于操作。施工场地通路测软件的具体操作:基本步骤:1、熟悉图纸,找到相关数据。2、在隧道管理的横洞断面中创建横洞断面并编辑参数(通常导入 dxf 图形完成,与隧道断面参数的编辑方式一致)。3、在隧道管理的隧道列表条目中添加对应的横洞参数。4、利用主界面的隧道横洞功能进行放样。具体操作:1、熟悉图纸,找到相关数据。平面布置图、平面图、立面图,找到横洞的里程、测设线、洞轴线、偏距、高程、纵坡、断面类型等,对比软件参数录入方式复杂斜交模式简易正交模式 2、在隧道管理的横洞断面中创建横洞断面并编辑参数(通常导入 dxf 图形完成,与隧道断面参数的编辑方式一致)。2、选择项目 3、点击隧道管理 1、主界面:项目管理 5、编辑隧道横洞断面(推举采纳导入 dxf文件)4、隧道管理-隧道横洞中创建断面 3、在隧道管理的隧道列表条目中添加对应的横洞参数。1、隧道管理中点击隧道条目,点击横洞参数 2、点击添加横洞简易正交录入模式 3、根据设计文件和软件要求录入数据先偏移后旋转和先旋转后偏移录入模式 4、利用主界面的隧道横洞功能进行放样主界面点击《隧道横洞》,直接联机测量即可完成横洞放样。当勾选右上角的自动,和第二行右侧自动,软件会根据实测坐标推断点位所在的横洞和所选择的断面类型,直接完成断面放样。当您采纳收到选择隧道、横洞和断面时可以取消自动的选择,联机测量完成横洞的超欠挖计算。软件根据坐标计算主线的里程、偏...
