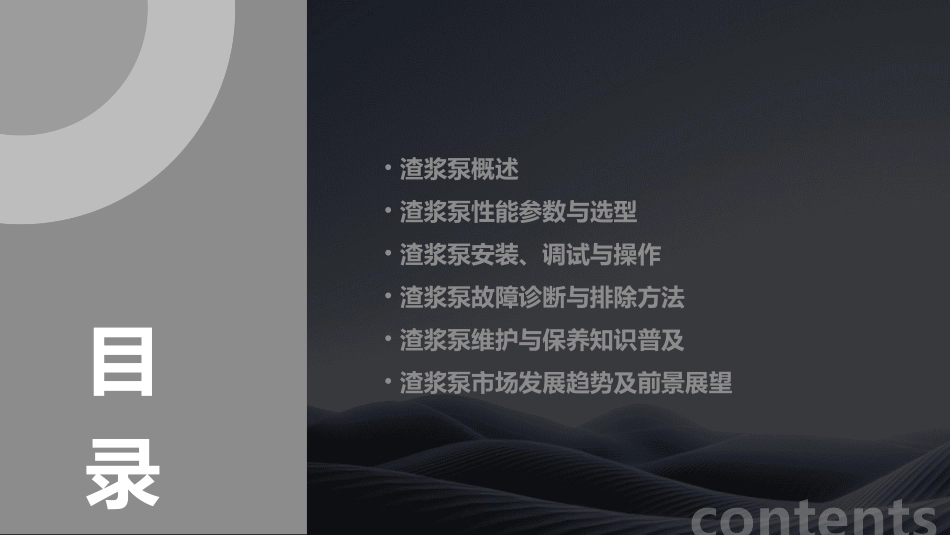

渣浆泵培训资料PPT课件•渣浆泵概述•渣浆泵性能参数与选型•渣浆泵安装、调试与操作•渣浆泵故障诊断与排除方法•渣浆泵维护与保养知识普及•渣浆泵市场发展趋势及前景展望contents目录渣浆泵概述01定义渣浆泵是一种专门用于输送含有固体颗粒的浆体或腐蚀性液体的离心泵。工作原理通过叶轮的旋转产生离心力，使液体获得能量并沿管道输送。在输送过程中，液体中的固体颗粒受到惯性力、重力和液体阻力的作用，与液体一起被输送。定义与工作原理主要由泵体、叶轮、轴、轴承、密封环、填料函等部件组成。结构组成泵体叶轮承受液体压力，连接进出口管道。将原动机的机械能转化为液体的动能和势能。030201结构组成及主要部件轴轴承密封环填料函结构组成及主要部件传递扭矩，支撑叶轮旋转。防止液体泄漏，保证泵的效率。支撑轴旋转，减少摩擦损失。防止轴与泵体之间的泄漏。根据结构形式可分为卧式渣浆泵、立式渣浆泵和潜水渣浆泵等；根据用途可分为矿用渣浆泵、电厂渣浆泵、冶金渣浆泵等。广泛应用于矿山、冶金、电力、煤炭、化工等领域，用于输送含有固体颗粒的浆体或腐蚀性液体，如矿浆、煤浆、灰渣水等。渣浆泵的分类与应用领域应用领域分类渣浆泵性能参数与选型02流量Q扬程H转速n效率η性能参数解析表示渣浆泵能够提升液体的最大高度，是渣浆泵性能的重要体现。表示渣浆泵叶轮的旋转速度，直接影响渣浆泵的流量和扬程。表示渣浆泵在给定条件下输送液体时所做的有用功与输入功率之比，是评价渣浆泵性能优劣的重要指标。表示渣浆泵在单位时间内输送的液体体积，是渣浆泵的重要性能参数之一。选型原则与方法根据工艺要求确定流量Q和扬程H根据生产工艺或工艺流程的要求，确定所需渣浆泵的流量和扬程。选择合适的转速n根据流量和扬程的要求，选择合适的转速，以确保渣浆泵能够满足生产需求。考虑介质特性根据输送介质的特性，如浓度、粘度、颗粒大小等，选择合适的渣浆泵类型和材质。考虑安装和使用条件根据安装和使用条件，如环境温度、海拔高度、电源条件等，选择合适的渣浆泵型号和配置。案例一某选矿厂在选矿过程中需要输送高浓度矿浆，经过对多种渣浆泵的性能参数进行比较和分析，最终选择了具有大流量、高扬程和耐磨耐腐蚀特性的渣浆泵，成功满足了生产需求。案例二某火电厂在脱硫系统中需要输送含有大量固体颗粒的浆液，经过对多种渣浆泵的性能参数和介质特性进行综合考虑，最终选择了具有宽流道、耐磨损和耐腐蚀特性的渣浆泵，成功解决了浆液输送难题。案例三某油田在注水系统中需要输送高粘度原油，经过对多种渣浆泵的性能参数和粘度特性进行深入研究和分析，最终选择了具有低转速、大流量和高效率特性的渣浆泵，成功实现了原油的高效输送。案例分析：成功选型经验分享渣浆泵安装、调试与操作03安装前准备工作及注意事项01确认渣浆泵型号、规格与设计要求相符，检查各部件是否完好无损。02清理安装场地，确保基础平整、坚固，预留足够的空间以便于安装、调试和维修。03准备安装所需的工具、量具、起重设备等，确保安装过程顺利进行。04熟悉渣浆泵的结构、工作原理及安装要求，了解相关安全操作规程。调试过程检查项目清单检查轴承润滑情况，添加适量润滑脂，确保轴承运转灵活。检查进出口管道连接是否牢固，有无泄漏现象。检查电机与渣浆泵的同轴度，确保联轴器安装正确，无卡滞现象。检查密封件完好情况，更换损坏的密封件，确保密封性能良好。进行空载试车，观察渣浆泵运转情况，检查有无异常声响、振动等现象。启动前检查确认电源接通、电机转向正确、各部件完好无损。启动与运行按照启动顺序逐步启动电机和渣浆泵，观察运行状况，及时调整参数。操作规程及维护保养制度操作规程及维护保养制度•停车与关闭：按照停车顺序逐步关闭渣浆泵和电机，切断电源。定期对渣浆泵进行检查，包括轴承、密封件、进出口管道等部件的磨损情况。定期检查根据检查结果及时更换损坏的部件和密封件，确保设备性能良好。定期更换操作规程及维护保养制度操作规程及维护保养制度定期清洗定期清洗渣浆泵内部及进出口管道，防止堵塞和结垢影响设备性能。定期润滑定期对轴承等需要润滑的部件进行润滑...
