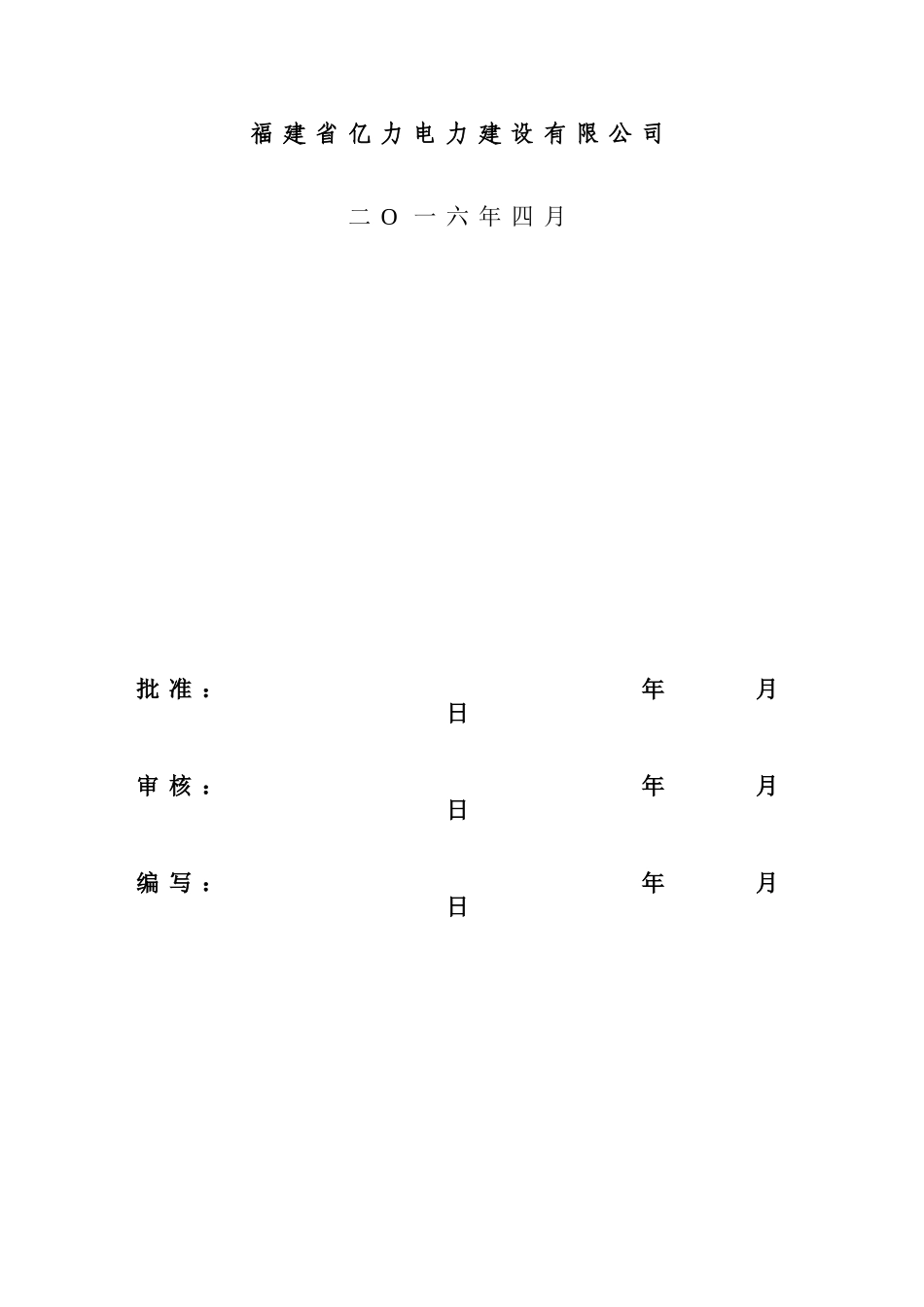

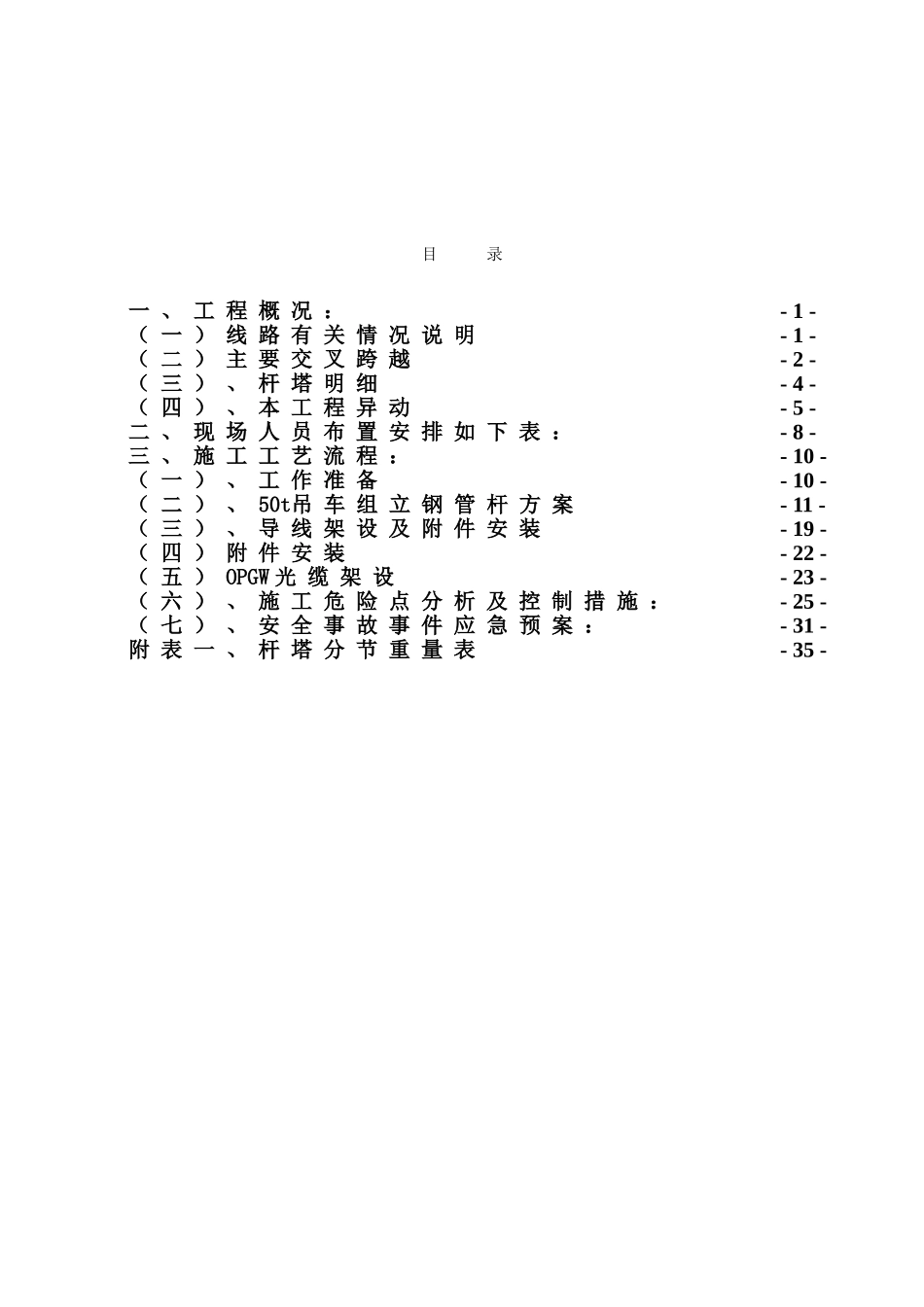

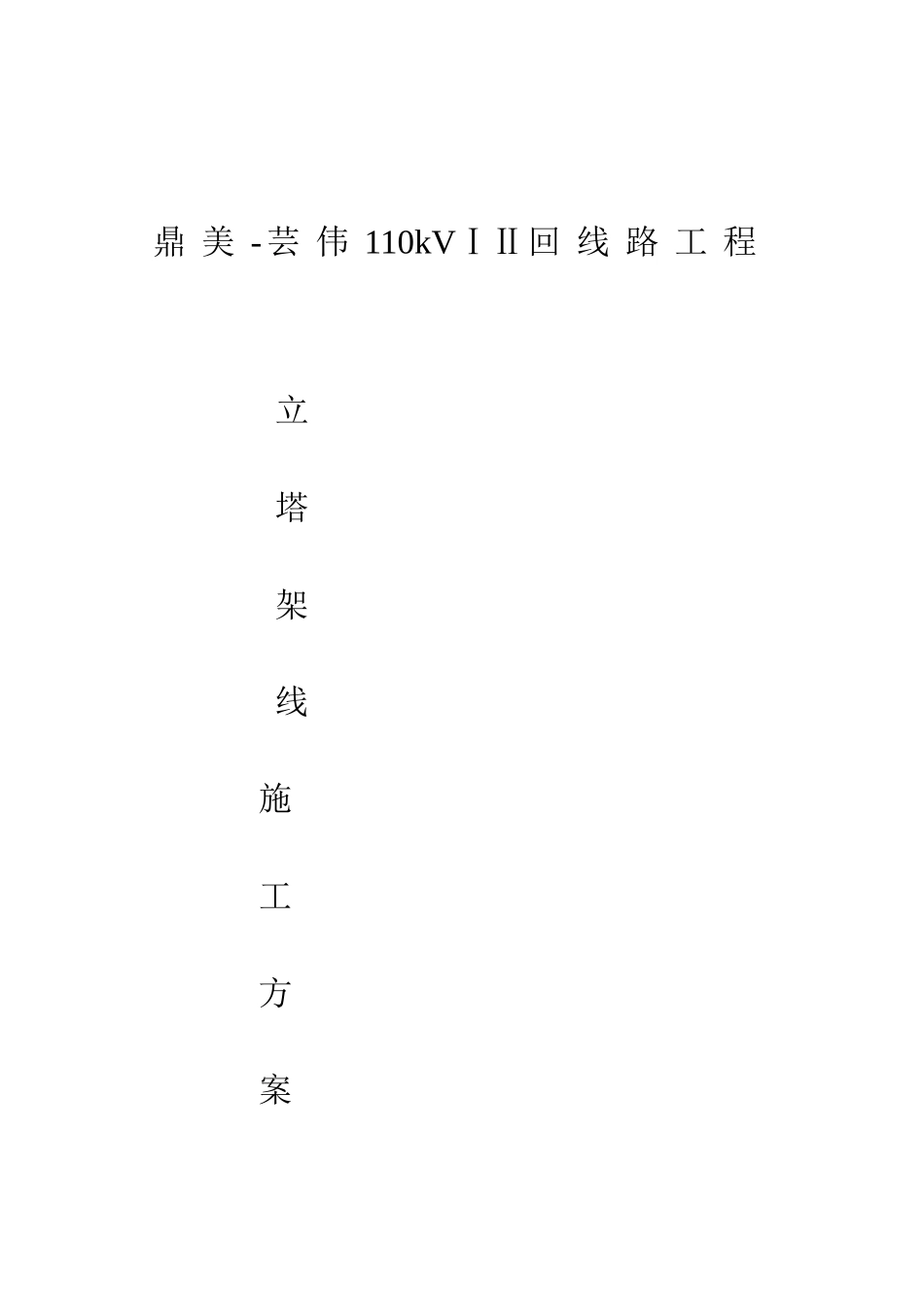

鼎美-芸伟110kVⅠⅡ回线路工程立塔架线施工方案福建省亿力电力建设有限公司二O一六年四月批准：年月日审核：年月日编写：年月日目录一、工程概况：-1-（一）线路有关情况说明-1-（二）主要交叉跨越-2-（三）、杆塔明细-4-（四）、本工程异动-5-二、现场人员布置安排如下表：-8-三、施工工艺流程：-10-（一）、工作准备-10-（二）、50t吊车组立钢管杆方案-11-（三）、导线架设及附件安装-19-（四）附件安装-22-（五）OPGW光缆架设-23-（六）、施工危险点分析及控制措施：-25-（七）、安全事故事件应急预案：-31-附表一、杆塔分节重量表-35-新垵变T接110kV鼎美~正东ⅠⅡ回线路工程（立塔架线施工方案）一、工程概况：（一）线路有关情况说明本工程线路起自110kV芸伟变构架，止于已建110kV鼎康Ⅰ回#9塔、110kV鼎康Ⅱ回#9塔
架空线路全长1
919km，其中双回架空线路长1
84km，单回路架空线路长97m
新建线路110kV芸伟变构架至新建#14塔采用同塔双回架设，鼎芸Ⅱ回从#14塔引下，改为电缆敷设至已建的鼎康Ⅱ回#9塔，鼎芸Ⅰ回从新建#14塔架空接至已建的鼎康Ⅰ回#9塔
本工程新建铁塔共14基，其中直线塔2基，耐张塔12基，均为钢管杆
本工程全线导线采用JLHA3-335中强度全铝合金导线，全线安全系数不低于7
本工程芸伟变构架~新建#14塔段地线为双OPGW复合光纤地线，两根地线均直接接地；新建#14塔~已建鼎康Ⅰ回#9塔段地线一根为OPGW复合光纤地线另一根为JLB40-80良导体地线，两根地线均直接接地
本工程以芸伟变往已建鼎康Ⅰ回#9塔为线路前进方向，OPGW挂在塔头右侧地线架上，良导体挂在塔头左侧地线架上
本工程OPGW光缆接至鼎美变构架，因此需将鼎康Ⅰ回、鼎康Ⅱ回原良导体地线更换为OPGW光缆
2、新建部分本工程新立钢管杆1
