城市道路监控系统工程施工方案

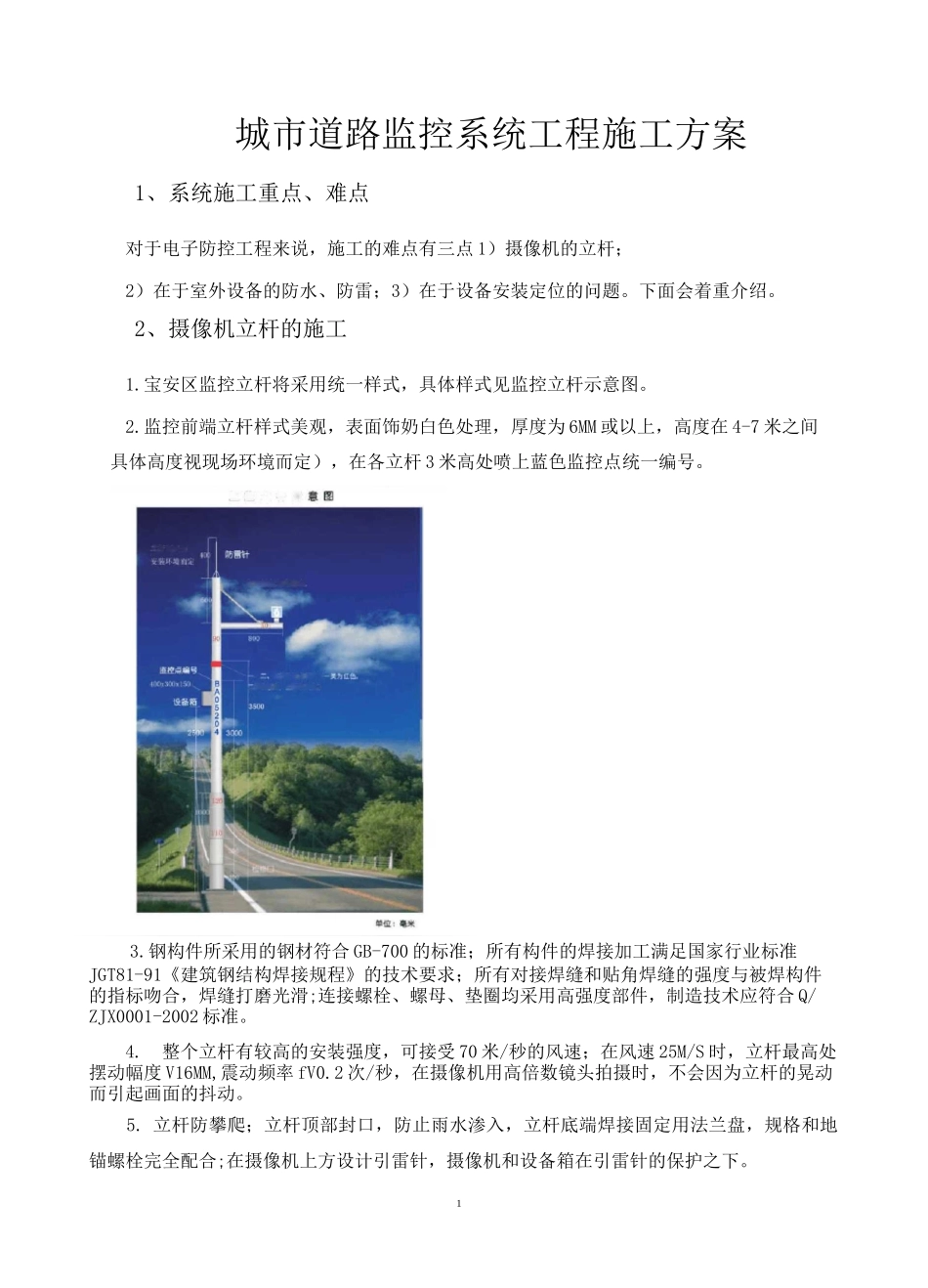

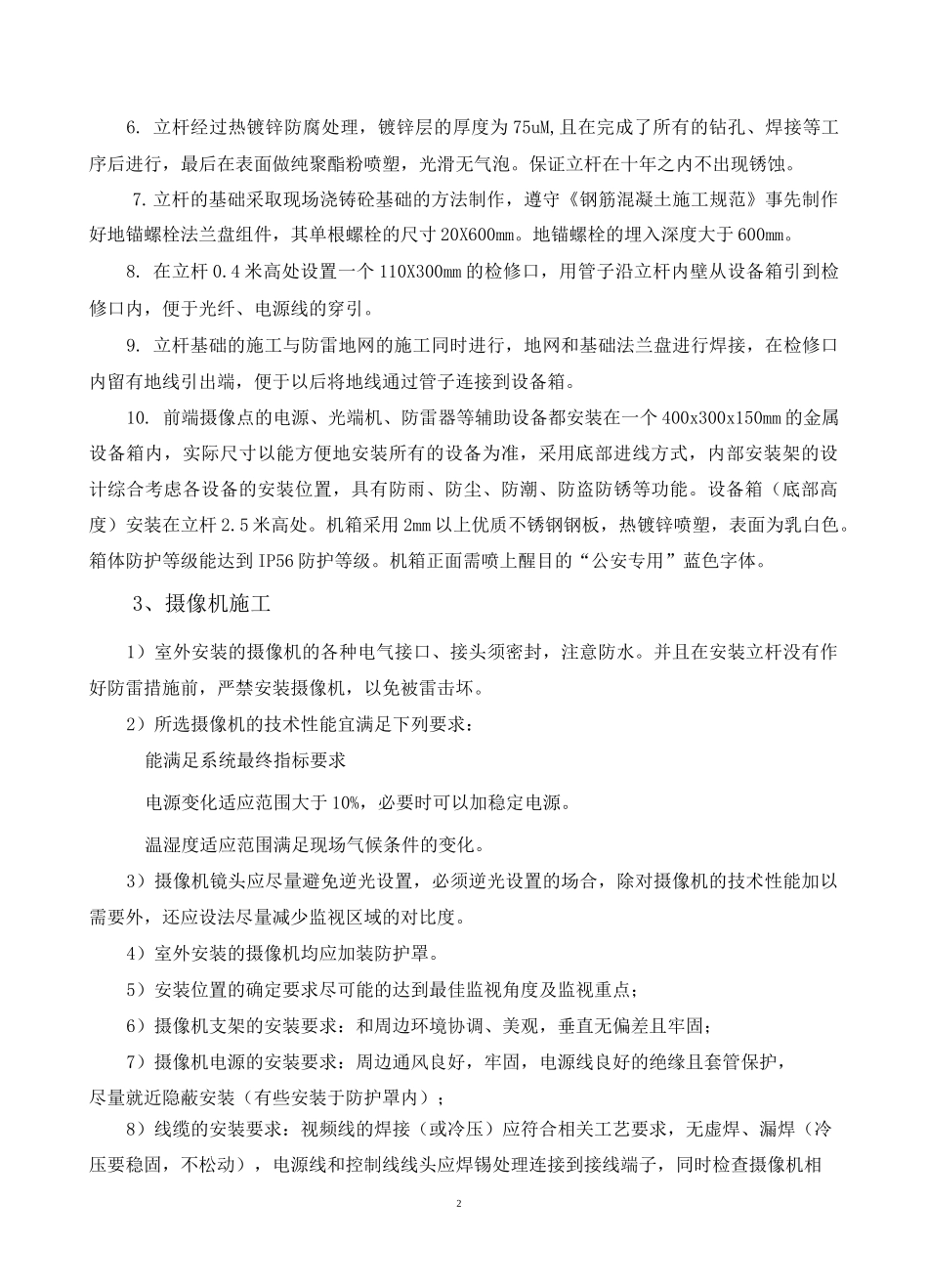

1城市道路监控系统工程施工方案1、系统施工重点、难点对于电子防控工程来说，施工的难点有三点 1）摄像机的立杆；2）在于室外设备的防水、防雷；3）在于设备安装定位的问题。下面会着重介绍。2、摄像机立杆的施工1.宝安区监控立杆将采用统一样式，具体样式见监控立杆示意图。2.监控前端立杆样式美观，表面饰奶白色处理，厚度为 6MM 或以上，高度在 4-7 米之间JGT81-91《建筑钢结构焊接规程》的技术要求；所有对接焊缝和贴角焊缝的强度与被焊构件的指标吻合，焊缝打磨光滑;连接螺栓、螺母、垫圈均采用高强度部件，制造技术应符合 Q/ZJX0001-2002 标准。4.整个立杆有较高的安装强度，可接受 70 米/秒的风速；在风速 25M/S 时，立杆最高处摆动幅度 V16MM,震动频率 fV0.2 次/秒，在摄像机用高倍数镜头拍摄时，不会因为立杆的晃动而引起画面的抖动。5. 立杆防攀爬；立杆顶部封口，防止雨水渗入，立杆底端焊接固定用法兰盘，规格和地锚螺栓完全配合;在摄像机上方设计引雷针，摄像机和设备箱在引雷针的保护之下。眩揑立杆示具体高度视现场环境而定），在各立杆 3 米高处喷上蓝色监控点统一编号。3.钢构件所采用的钢材符合 GB-700 的标准；所有构件的焊接加工满足国家行业标准AFi 応 raftrm 践邑为扎日色Lm 置 JCII&机<-BSBS-=戦曲・色 i26. 立杆经过热镀锌防腐处理，镀锌层的厚度为 75uM,且在完成了所有的钻孔、焊接等工序后进行，最后在表面做纯聚酯粉喷塑，光滑无气泡。保证立杆在十年之内不出现锈蚀。7.立杆的基础采取现场浇铸砼基础的方法制作，遵守《钢筋混凝土施工规范》事先制作好地锚螺栓法兰盘组件，其单根螺栓的尺寸 20X600mm。地锚螺栓的埋入深度大于 600mm。8. 在立杆 0.4 米高处设置一个 110X300mm 的检修口，用管子沿立杆内壁从设备箱引到检修口内，便于光纤、电源线的穿引。9. 立杆基础的施工与防雷地网的施工同时进行，地网和基础法兰盘进行焊接，在检修口内留有地线引出端，便于以后将地线通过管子连接到设备箱。10. 前端摄像点的电源、光端机、防雷器等辅助设备都安装在一个 400x300x150mm 的金属设备箱内，实际尺寸以能方便地安装所有的设备为准，采用底部进线方式，内部安装架的设计综合考虑各设备的安装位置，具有防雨、防尘、防潮、防盗防锈等功能。设备箱（底部高度）安装在立杆 2.5 米高处。机箱采用 2mm 以上优质不锈钢钢板，热镀锌喷塑，表面为乳白色。箱体防护等级能达到 IP56 防...
