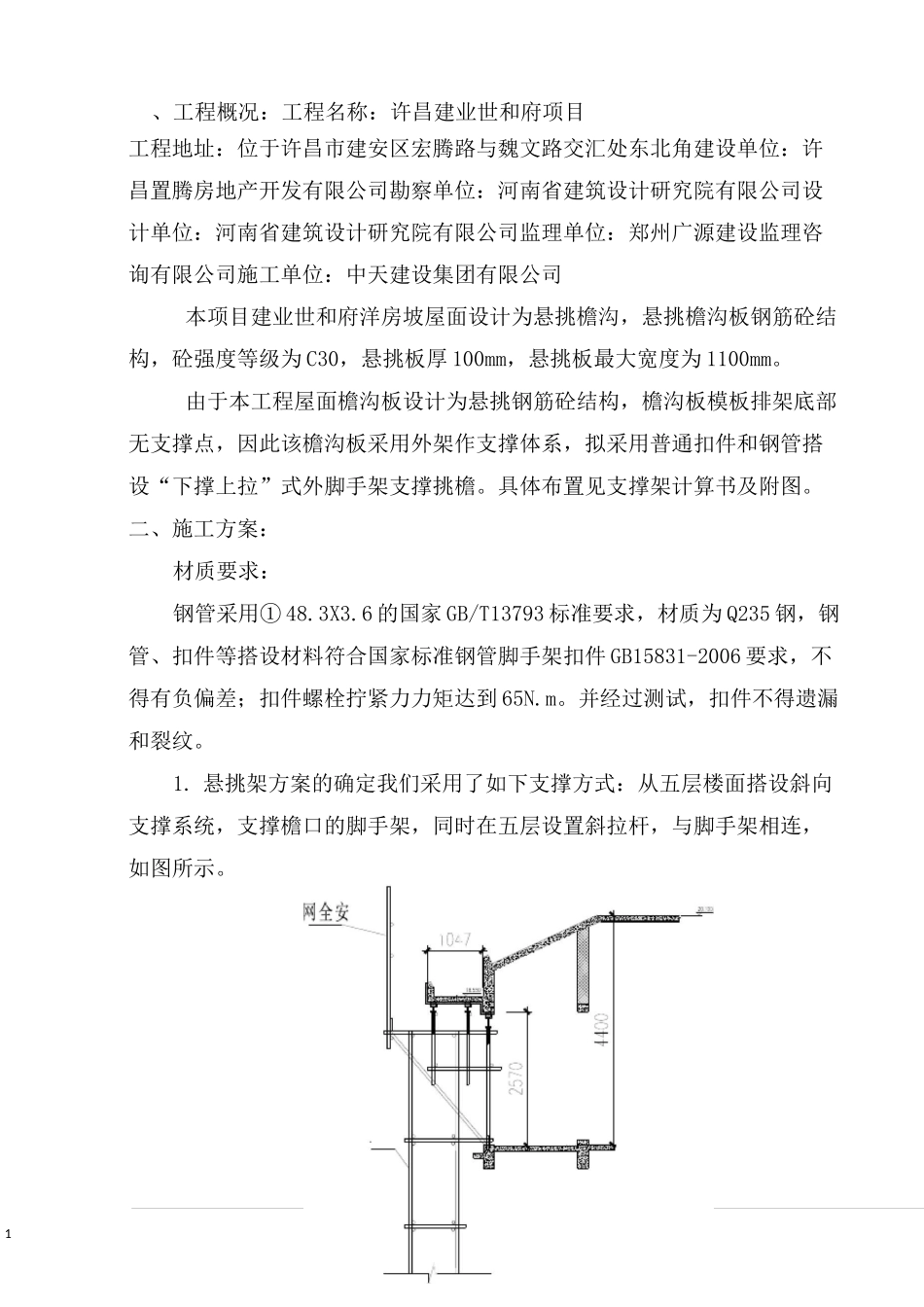

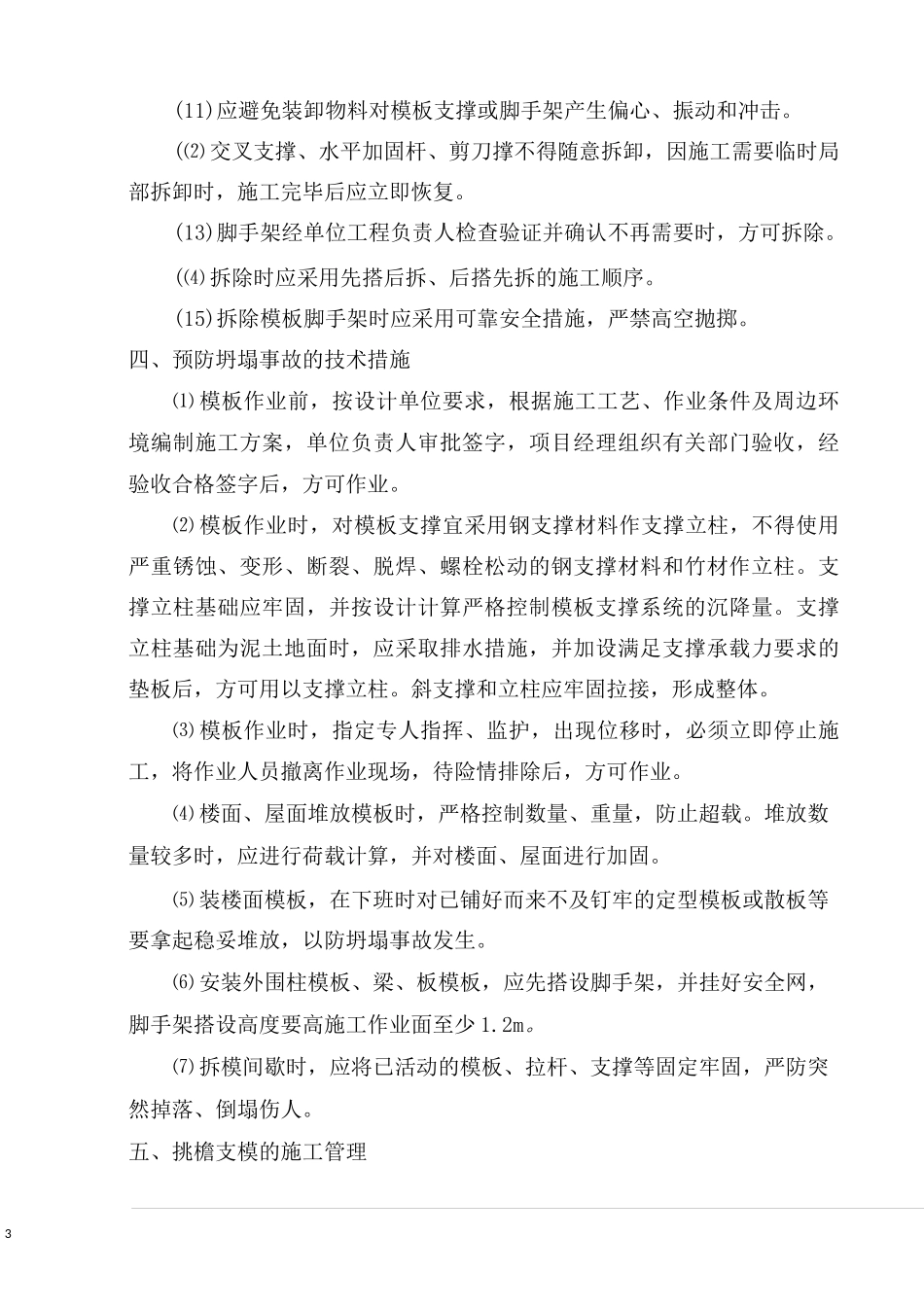

1■L外、工程概况：工程名称：许昌建业世和府项目工程地址：位于许昌市建安区宏腾路与魏文路交汇处东北角建设单位：许昌置腾房地产开发有限公司勘察单位：河南省建筑设计研究院有限公司设计单位：河南省建筑设计研究院有限公司监理单位：郑州广源建设监理咨询有限公司施工单位：中天建设集团有限公司本项目建业世和府洋房坡屋面设计为悬挑檐沟，悬挑檐沟板钢筋砼结构，砼强度等级为 C30，悬挑板厚 100mm，悬挑板最大宽度为 1100mm。由于本工程屋面檐沟板设计为悬挑钢筋砼结构，檐沟板模板排架底部无支撑点，因此该檐沟板采用外架作支撑体系，拟采用普通扣件和钢管搭设“下撑上拉”式外脚手架支撑挑檐。具体布置见支撑架计算书及附图。二、施工方案：材质要求：钢管采用① 48.3X3.6 的国家 GB/T13793 标准要求，材质为 Q235 钢，钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831-2006 要求，不得有负偏差；扣件螺栓拧紧力力矩达到 65N.m。并经过测试，扣件不得遗漏和裂纹。1. 悬挑架方案的确定我们采用了如下支撑方式：从五层楼面搭设斜向支撑系统，支撑檐口的脚手架，同时在五层设置斜拉杆，与脚手架相连，如图所示。2【洋房挑檐模板加固方案】2. 挑檐板模板支撑架构造及施工要求支撑架除了要遵守《建筑施工扣件式钢管脚手架安全技术规范》的相关要求外，还要考虑以下内容：3(11)应避免装卸物料对模板支撑或脚手架产生偏心、振动和冲击。(⑵ 交叉支撑、水平加固杆、剪刀撑不得随意拆卸，因施工需要临时局部拆卸时，施工完毕后应立即恢复。(13)脚手架经单位工程负责人检查验证并确认不再需要时，方可拆除。(⑷ 拆除时应采用先搭后拆、后搭先拆的施工顺序。(15)拆除模板脚手架时应采用可靠安全措施，严禁高空抛掷。四、预防坍塌事故的技术措施⑴ 模板作业前，按设计单位要求，根据施工工艺、作业条件及周边环境编制施工方案，单位负责人审批签字，项目经理组织有关部门验收，经验收合格签字后，方可作业。⑵ 模板作业时，对模板支撑宜采用钢支撑材料作支撑立柱，不得使用严重锈蚀、变形、断裂、脱焊、螺栓松动的钢支撑材料和竹材作立柱。支撑立柱基础应牢固，并按设计计算严格控制模板支撑系统的沉降量。支撑立柱基础为泥土地面时，应采取排水措施，并加设满足支撑承载力要求的垫板后，方可用以支撑立柱。斜支撑和立柱应牢固拉接，形成整体。⑶ 模板作业时，指定专人指挥、监护，出现位移时，必须立即停止施工，将作业人...
