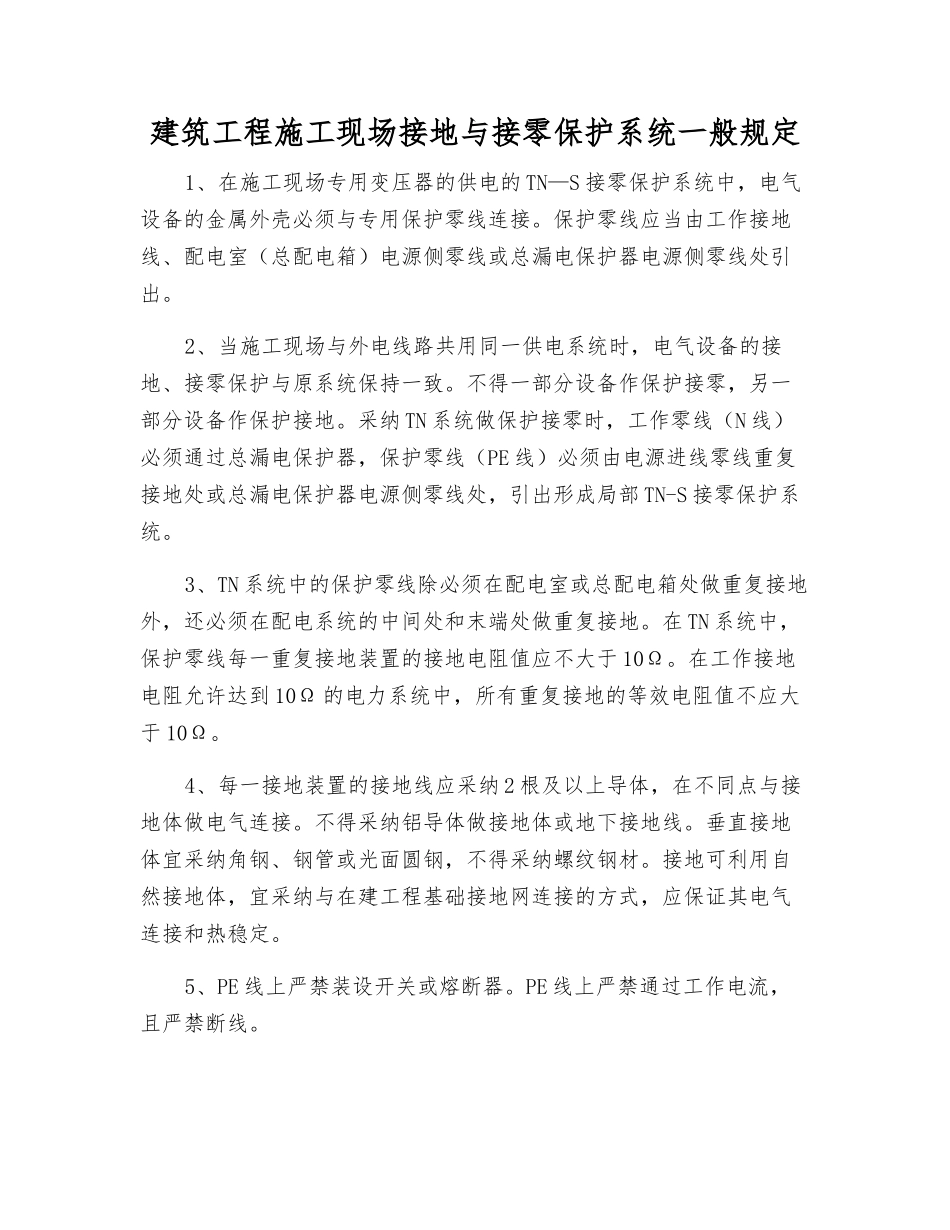

建筑工程施工现场接地与接零保护系统一般规定1、在施工现场专用变压器的供电的 TN—S 接零保护系统中，电气设备的金属外壳必须与专用保护零线连接。保护零线应当由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。2、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护与原系统保持一致。不得一部分设备作保护接零，另一部分设备作保护接地。采纳 TN 系统做保护接零时，工作零线（N 线）必须通过总漏电保护器，保护零线（PE 线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部 TN-S 接零保护系统。3、TN 系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。在 TN 系统中，保护零线每一重复接地装置的接地电阻值应不大于 10Ω。在工作接地电阻允许达到 10Ω 的电力系统中，所有重复接地的等效电阻值不应大于 10Ω。4、每一接地装置的接地线应采纳 2 根及以上导体，在不同点与接地体做电气连接。不得采纳铝导体做接地体或地下接地线。垂直接地体宜采纳角钢、钢管或光面圆钢，不得采纳螺纹钢材。接地可利用自然接地体，宜采纳与在建工程基础接地网连接的方式，应保证其电气连接和热稳定。5、PE 线上严禁装设开关或熔断器。PE 线上严禁通过工作电流，且严禁断线。6、PE 线所用材质与相线、工作零线（N 线）相同时，其最小截面应当符合下表规定。PE 线的绝缘颜色为绿/黄双色线。PE 线截面与相线截面的关系见表 6。
