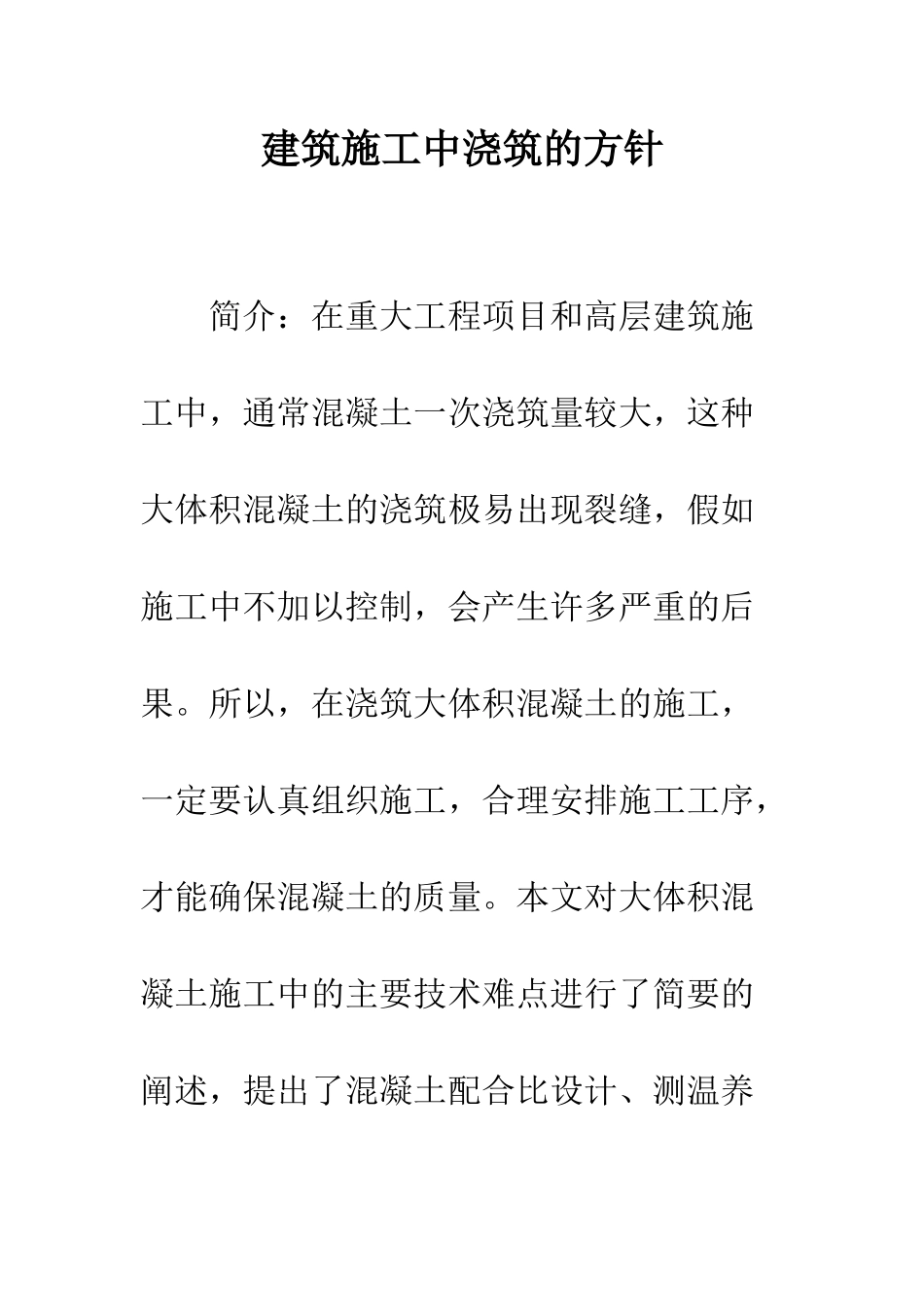

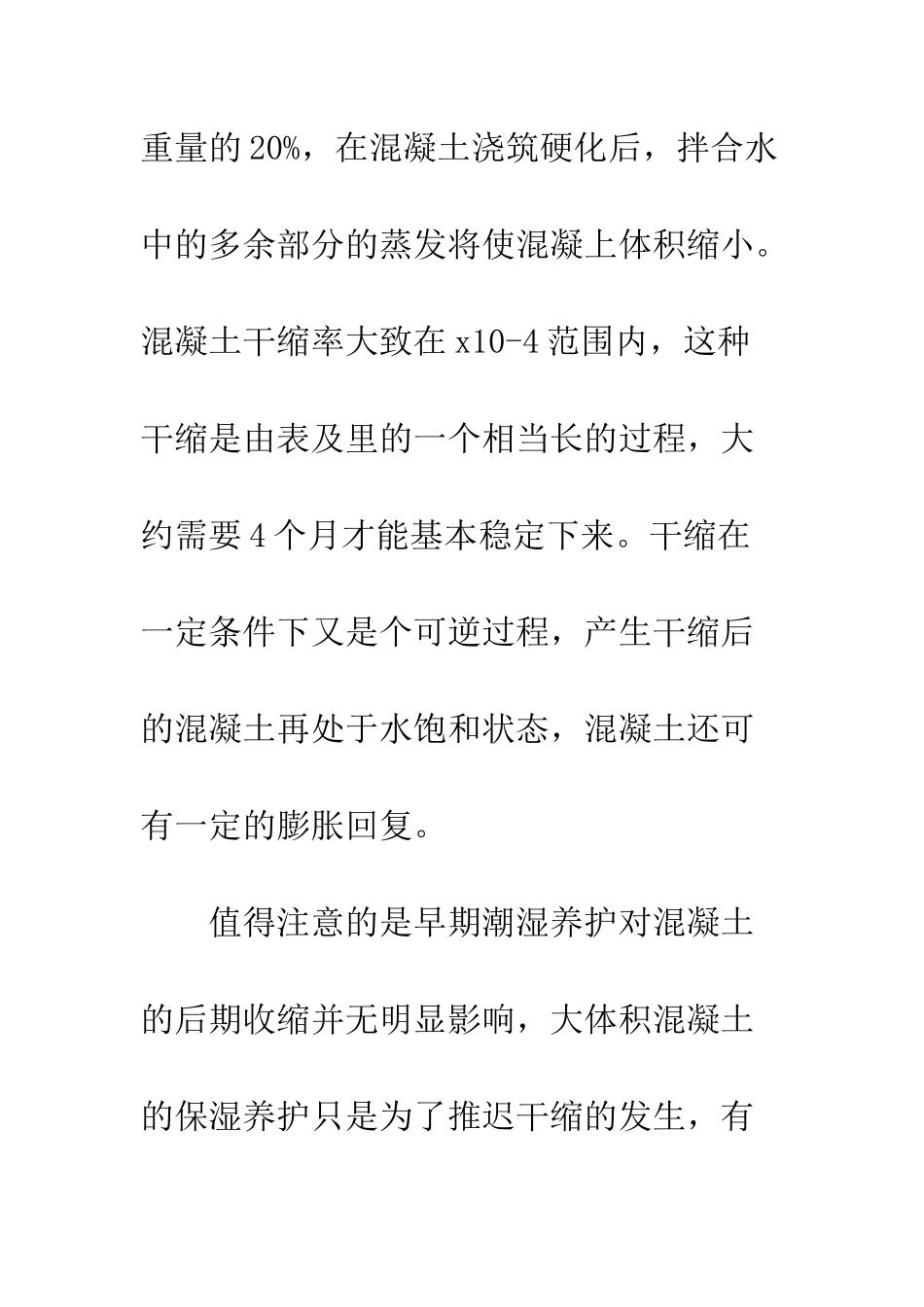

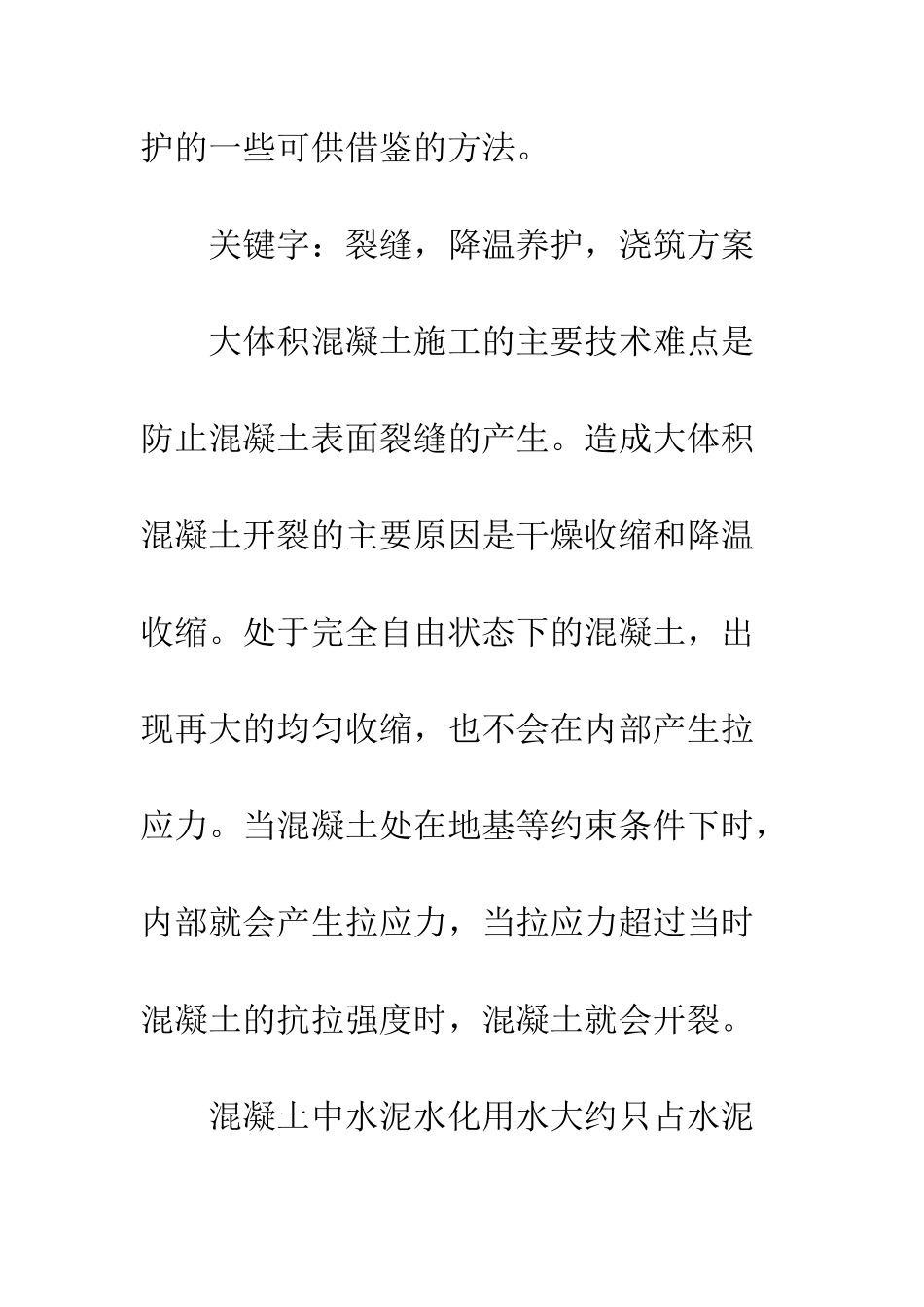

建筑施工中浇筑的方针 简介：在重大工程项目和高层建筑施工中，通常混凝土一次浇筑量较大，这种大体积混凝土的浇筑极易出现裂缝，假如施工中不加以控制，会产生许多严重的后果。所以，在浇筑大体积混凝土的施工，一定要认真组织施工，合理安排施工工序，才能确保混凝土的质量。本文对大体积混凝土施工中的主要技术难点进行了简要的阐述，提出了混凝土配合比设计、测温养护的一些可供借鉴的方法。 关键字：裂缝，降温养护，浇筑方案 大体积混凝土施工的主要技术难点是防止混凝土表面裂缝的产生。造成大体积混凝土开裂的主要原因是干燥收缩和降温收缩。处于完全自由状态下的混凝土，出现再大的均匀收缩，也不会在内部产生拉应力。当混凝土处在地基等约束条件下时，内部就会产生拉应力，当拉应力超过当时混凝土的抗拉强度时，混凝土就会开裂。 混凝土中水泥水化用水大约只占水泥重量的 20%，在混凝土浇筑硬化后，拌合水中的多余部分的蒸发将使混凝上体积缩小。混凝土干缩率大致在 x10-4 范围内，这种干缩是由表及里的一个相当长的过程，大约需要 4 个月才能基本稳定下来。干缩在一定条件下又是个可逆过程，产生干缩后的混凝土再处于水饱和状态，混凝土还可有一定的膨胀回复。 值得注意的是早期潮湿养护对混凝土的后期收缩并无明显影响，大体积混凝土的保湿养护只是为了推迟干缩的发生，有利于表层混凝土强度的增长，以及发挥微膨胀剂的补偿收缩作用。 大体积混凝土浇筑凝聚后，温度迅速上升，通常经 3d——5d 达到峰值，然后开始缓慢降温。温度变化产生体积胀缩，线胀缩值符合△L=△T 的规律，这里线胀缩值数取 1x10-5。因为混凝土的特点是抗压强度高而抗拉强度低，而且混凝土弹性模量较低，所以升温时体积膨胀一般不会对混凝土产生有害影响。但在降温时其降温收缩与干燥收缩叠加在一起时，处于约束条件下的混凝土常常会产生裂缝，起初的细微裂缝会引起应力集中，裂缝可逐渐加宽加长，最终破坏混凝上的结构性、抗渗性和耐久性。 混凝土降温值=温度+水化热温升值－环境温度。其中温升值的影响因素主要有水泥品种和用量、用水量、大体积混凝土的散热条件等。 为尽量发挥混凝土松弛对应力的抵消作用，同时避开在混凝土硬化初期突然产生过大的应力，应该减慢降温速度。一般规定，混凝土内外温差不大于 25℃，降温速度不大于/d. 该工程大体积混凝土的特点是： 1）基础厚； 2）基础做了 SBS 防水； 3）混凝土一次浇筑 3800m3； 4...
