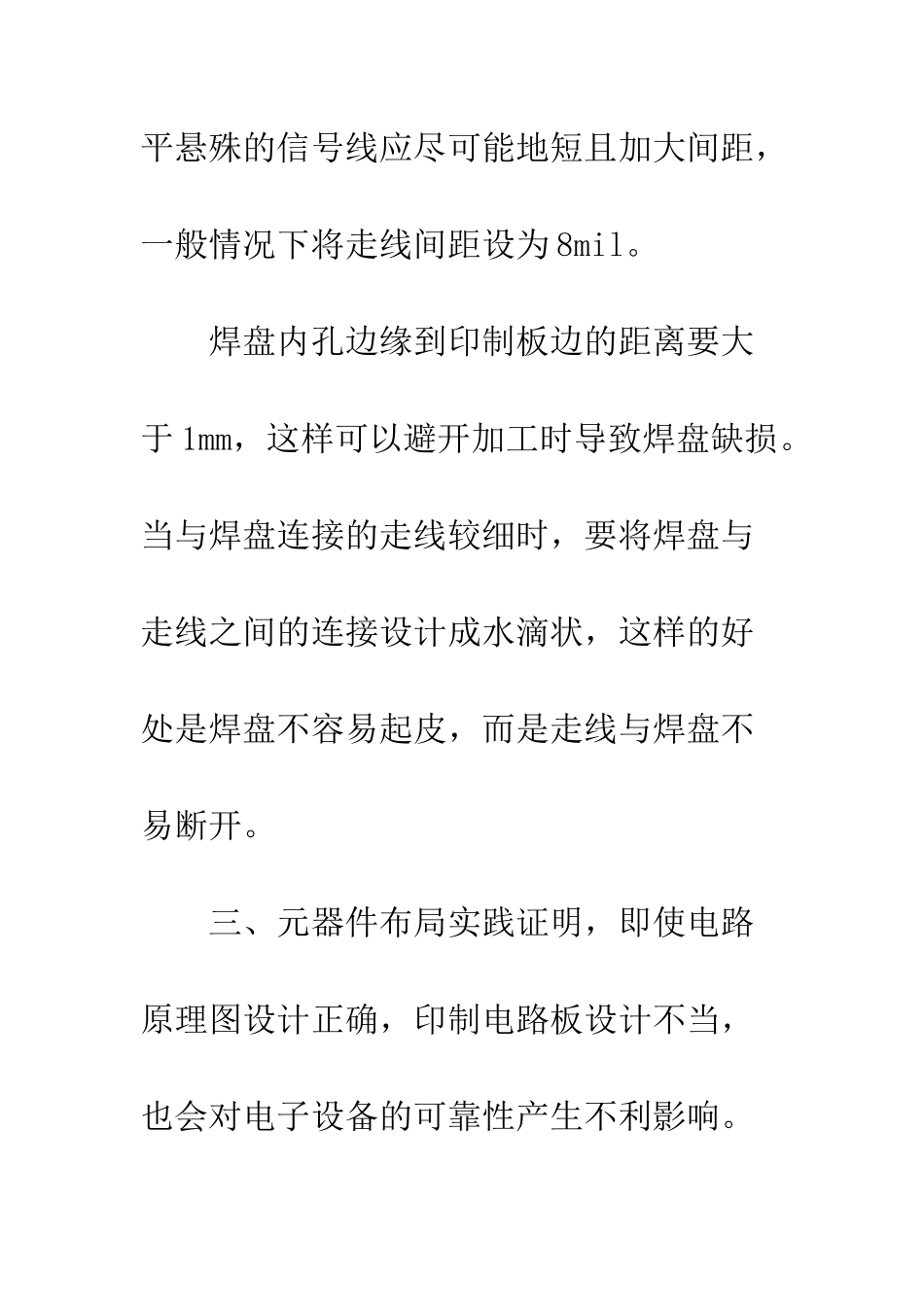

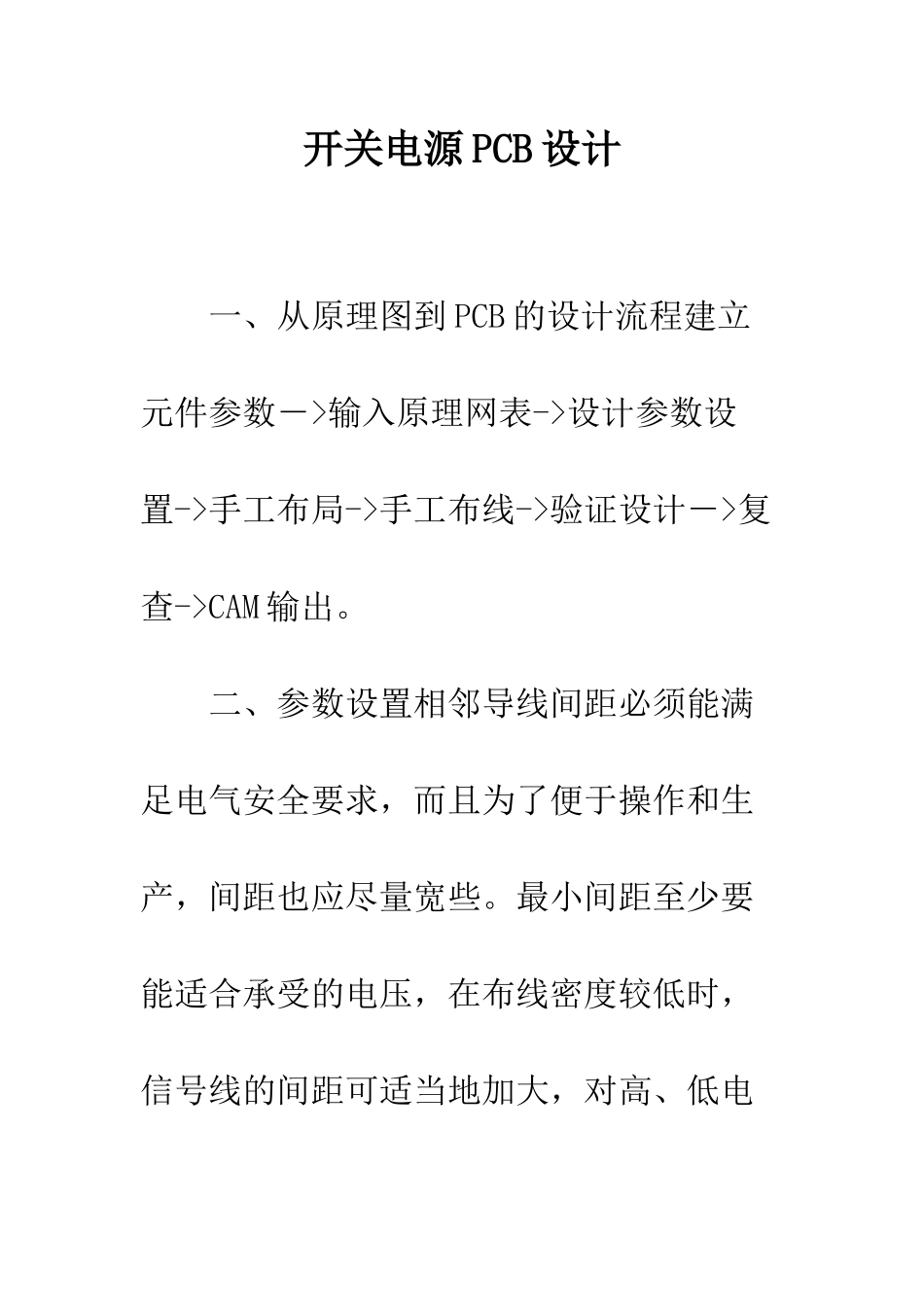

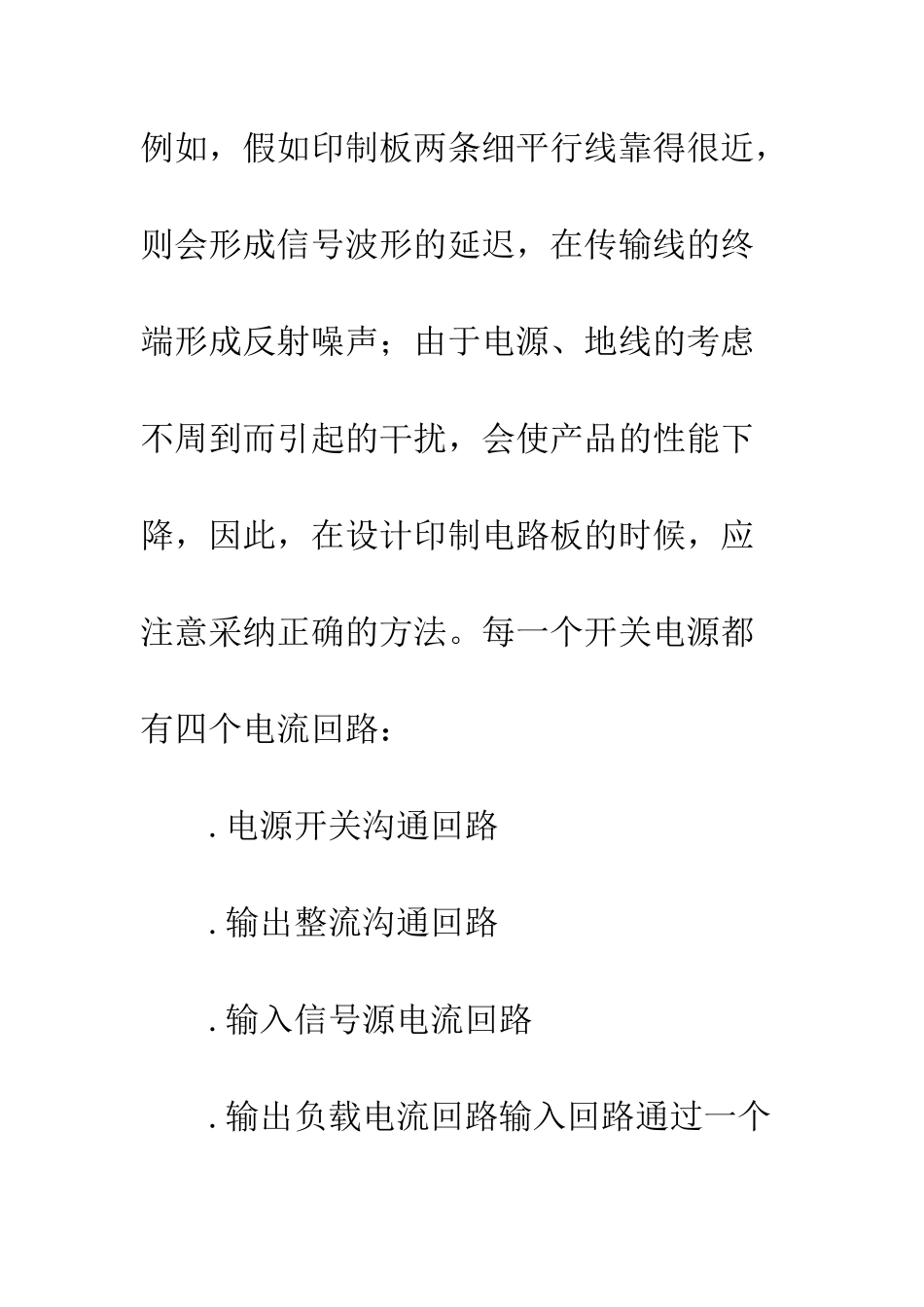

开关电源 PCB 设计 一、从原理图到 PCB 的设计流程建立元件参数－>输入原理网表->设计参数设置->手工布局->手工布线->验证设计－>复查->CAM 输出。 二、参数设置相邻导线间距必须能满足电气安全要求，而且为了便于操作和生产，间距也应尽量宽些。最小间距至少要能适合承受的电压，在布线密度较低时，信号线的间距可适当地加大，对高、低电平悬殊的信号线应尽可能地短且加大间距，一般情况下将走线间距设为 8mil。 焊盘内孔边缘到印制板边的距离要大于 1mm，这样可以避开加工时导致焊盘缺损。当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不容易起皮，而是走线与焊盘不易断开。 三、元器件布局实践证明，即使电路原理图设计正确，印制电路板设计不当，也会对电子设备的可靠性产生不利影响。例如，假如印制板两条细平行线靠得很近，则会形成信号波形的延迟，在传输线的终端形成反射噪声；由于电源、地线的考虑不周到而引起的干扰，会使产品的性能下降，因此，在设计印制电路板的时候，应注意采纳正确的方法。每一个开关电源都有四个电流回路： .电源开关沟通回路 .输出整流沟通回路 .输入信号源电流回路 .输出负载电流回路输入回路通过一个近似直流的电流对输入电容充电，滤波电容主要起到一个宽带储能作用；类似地，输出滤波电容也用来储存来自输出整流器的高频能量，同时消除输出负载回路的直流能量。所以，输入和输出滤波电容的接线端十分重要，输入及输出电流回路应分别只从滤波电容的接线端连接到电源；假如在输入/输出回路和电源开关/整流回路之间的连接无法与电容的接线端直接相连，沟通能量将由输入或输出滤波电容并辐射到环境中去。电源开关沟通回路和整流器的沟通回路包含高幅梯形电流，这些电流中谐波成分很高，其频率远大于开关基频，峰值幅度可高达持续输入/输出直流电流幅度的 5 倍，过渡时间通常约为 50ns。这两个回路最容易产生电磁干扰，因此必须在电源中其它印制线布线之前先布好这些沟通回路，每个回路的三种主要的元件滤波电容、电源开关或整流器、电感或变压器应彼此相邻地进行放置，调整元件位置使它们之间的电流路径尽可能短。建立开关电源布局的最好方法与其电气设计相似，最佳设计流程如下： ·放置变压器 ·设计电源开关电流回路 ·设计输出整流器电流回路 ·连接到沟通电源电路的控制电路 ·设计输入电流源回路和输入滤波器设计输出负载回路和输出滤波器根...
