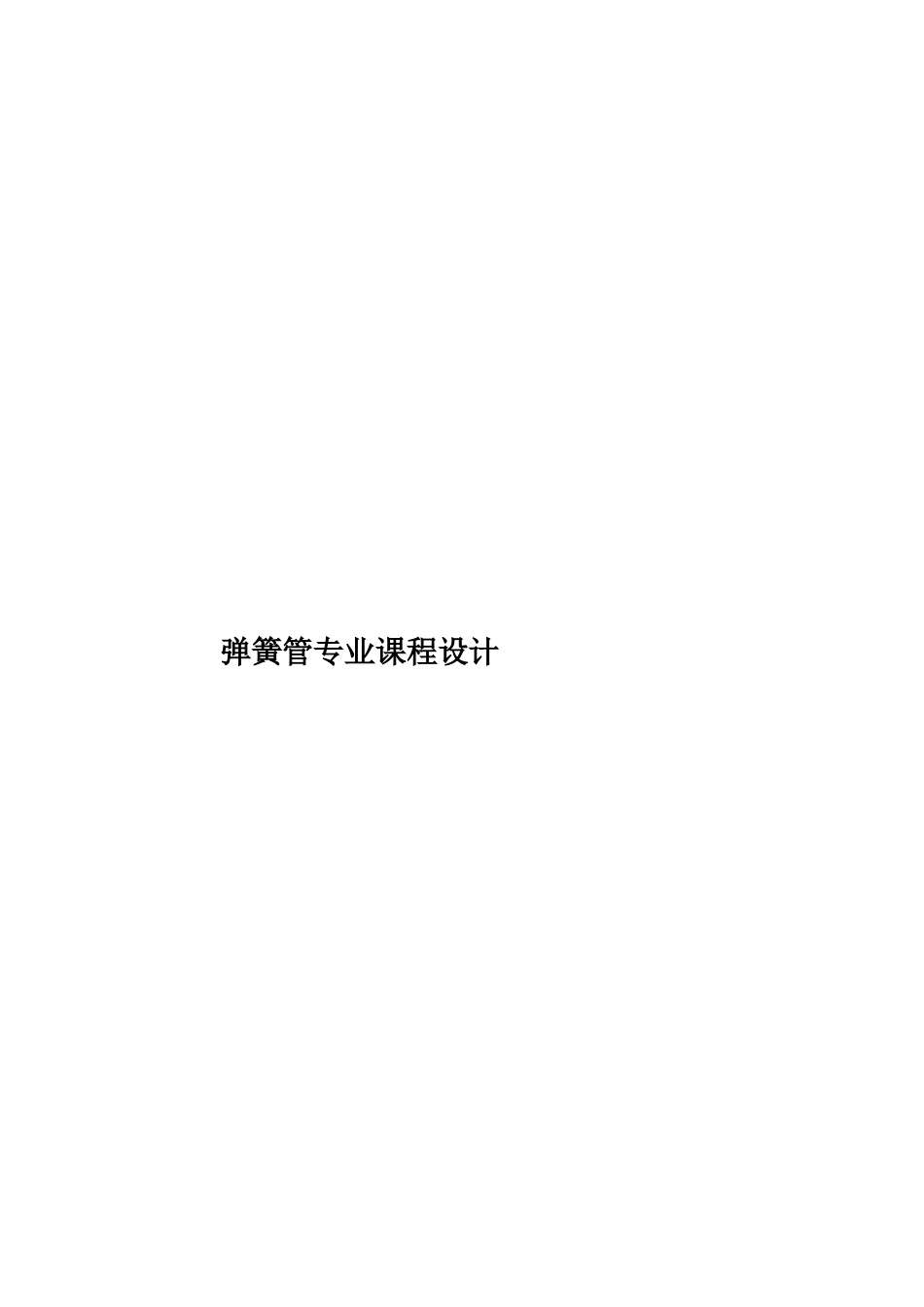

弹簧管专业课程设计样本

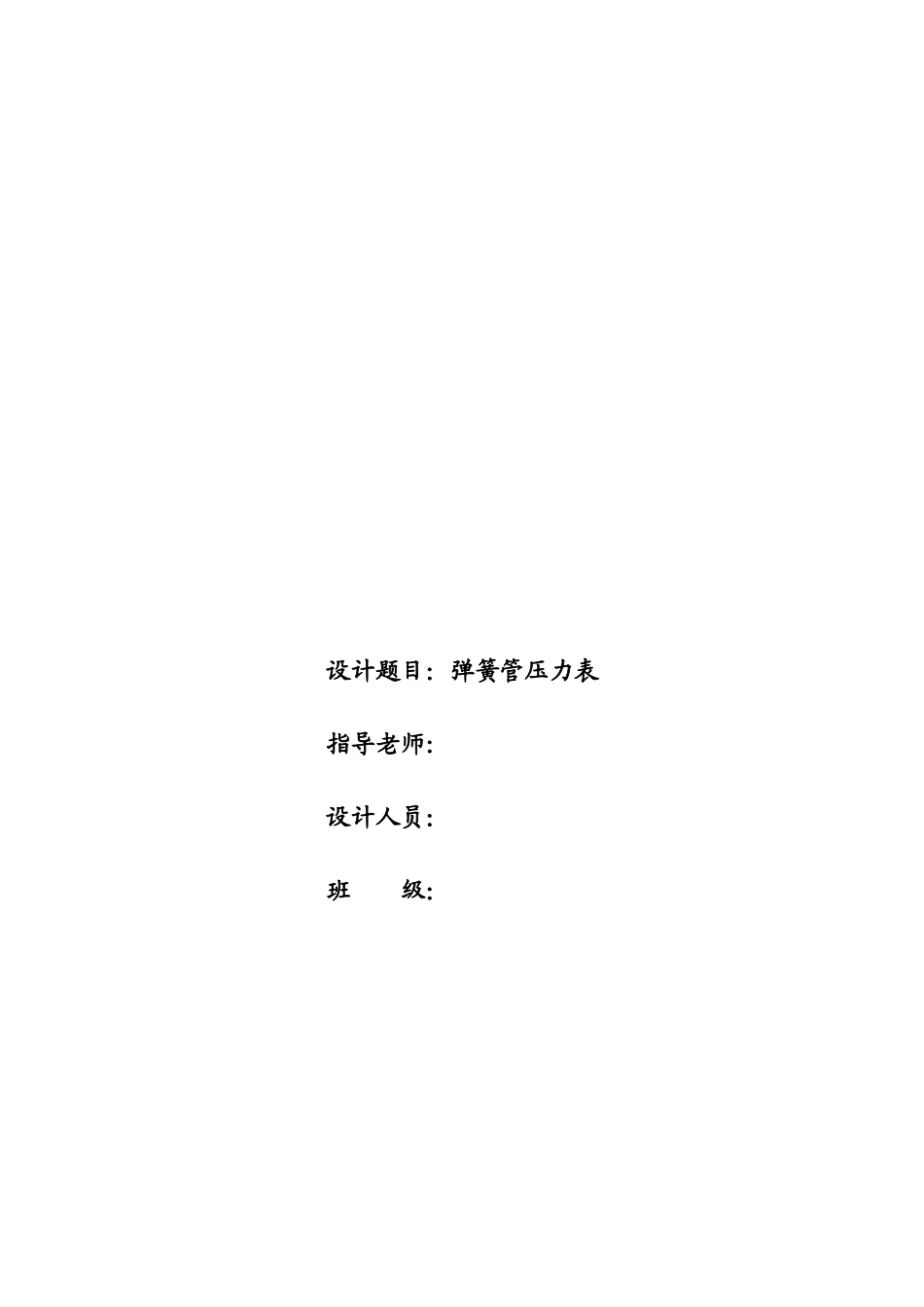

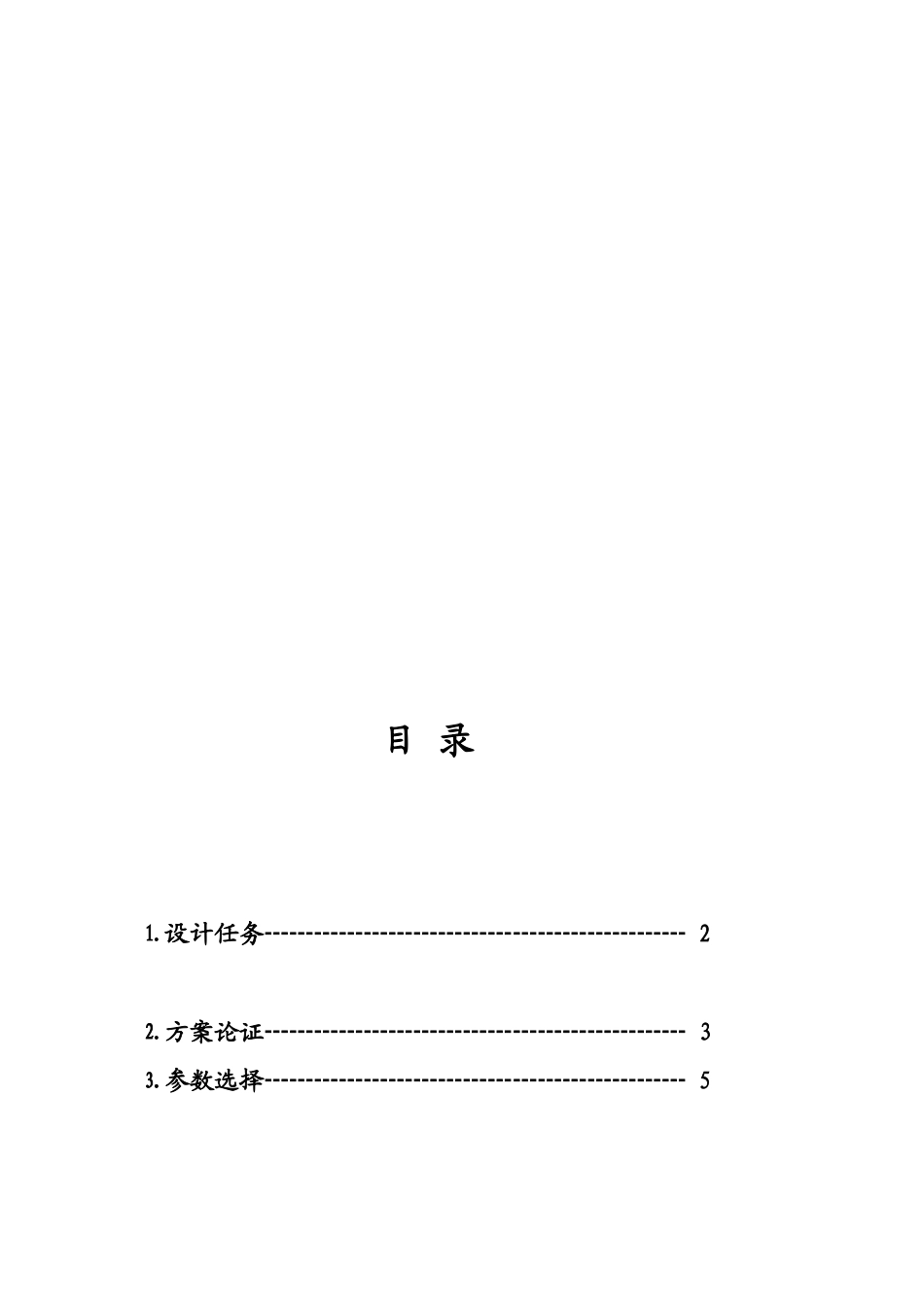

弹簧管专业课程设计设计题目：弹簧管压力表指导老师： 设计人员： 班 级：目 录⒈设计任务┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2⒉方案论证┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 3⒊参数选择┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 5⒋参数计算┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 7⒌标准化结┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄13⒎附录：公统计┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12⒍工作总式来源、参考文献┄┄┄┄┄┄┄┄┄┄141、设计任务设计一个用于测量压力的弹簧管压力表，其技术要求如下：1. 测量范围 0～2. 外廓尺寸 外径<150mm 高度<50mm 接口尺寸：M20（普通螺纹、外径 20、）3. 标尺特性 等分刻度 （） 标度角 270 分度数  分度值 分度数 804. 精 度 1、结构分析压力表概述：弹簧管压力表是一种用来测量气体压力的仪表。压力表的组成：灵敏元件 传动放大机构 示数装置 辅助装置1、灵敏元件（弹簧管）：将不便于直接测量的物理转化成易于直接比较的物理量。本设计将弹簧管作为灵敏元件，将不易比较的压力转化成易于测量的位移。2、传动放大机构（曲柄滑块、齿轮机构）：本设计有曲柄滑块机构和齿轮机构组成，其目的是为了传递或放大位移，改变位移性质和得到等分刻度，并且应具备一定的保补偿性，同时保持线性对应关系。O灵敏部分-弹簧管p传动放大-齿轮传动传动放大---曲柄滑块机构弹簧管结构简图3、示数装置（指针、刻度盘）：其作用是在接受传动放大机构的位移后，这指示出带测量的数值。本设计采纳指针指示标尺刻度。4、辅助装置：支承、轴、游丝2、工作原理 作为灵敏元件的弹簧管可以把气体压力转变为管末端的位移，通过曲柄滑块机构将此位移转变为曲柄的转角，然后通过齿轮机构将曲柄转角放大，带动指针偏转，从而指示压力的大小。将转角放大便于测量，可以提高测量精度。压力表工作原理框图弹簧管的压力——位移是线性关系，但弹簧管本身的工艺问题（如材料、加工等）会造成一些线性误差，弹簧管形状的不直、不均匀也会导致非线性误差。曲柄滑块机构可以补偿弹簧管的线性及非线性误差。弹簧管齿轮传动标尺示数(线性转换)(线性传动)(线性刻度)曲柄滑块机构(近似线性传动)ps 从 0～，中间部分不均匀调整为非线性误差调整。⒊参数选择1．弹簧管参数选择与计算根据现有的弹簧产品规格，选定尺寸参数如下的弹簧管：毛坯外径 ＝15mm中 径 R＝50mm 壁 厚 h＝中 心 角 ´´＝253...
