石化管道施工作业指导书

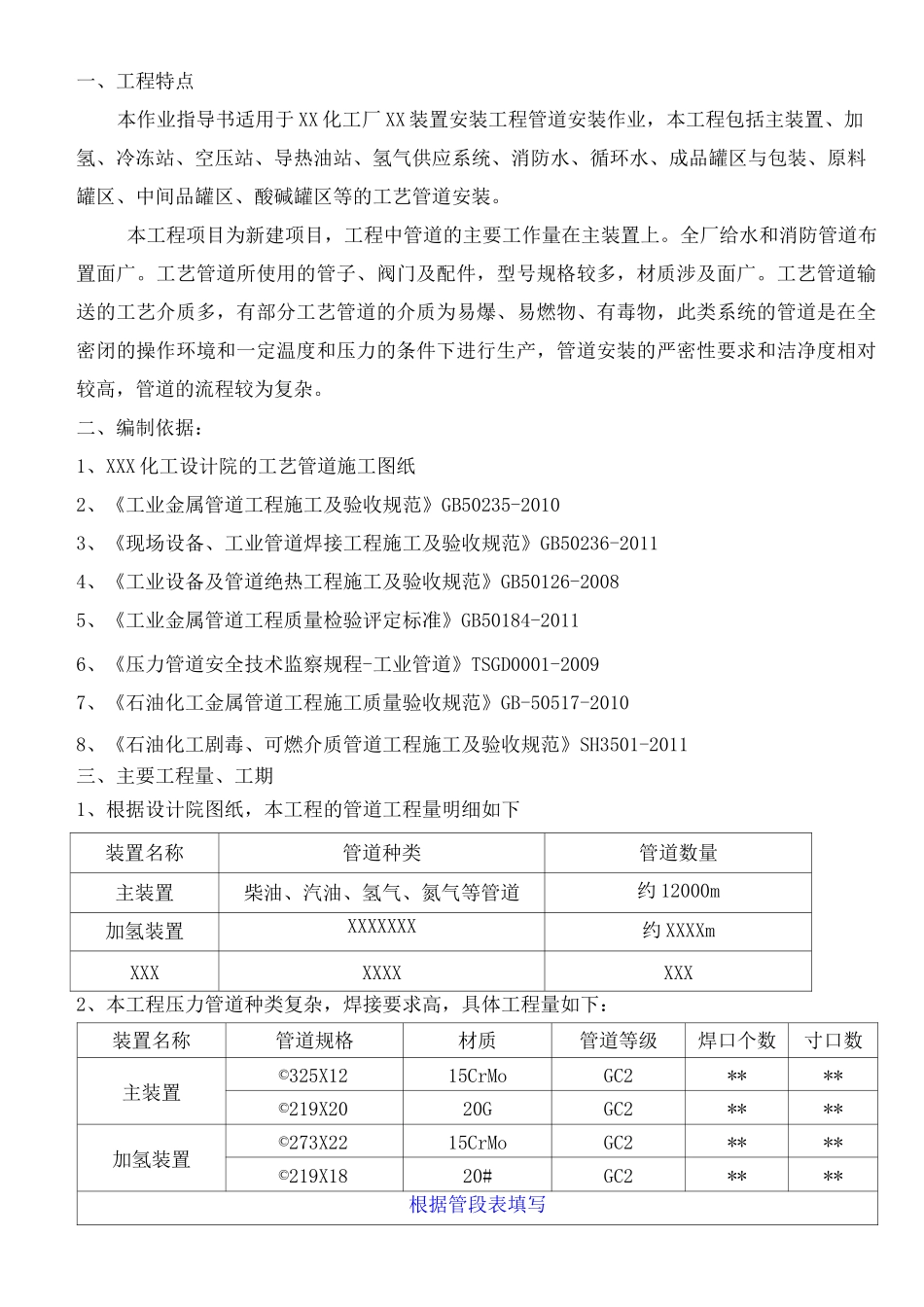

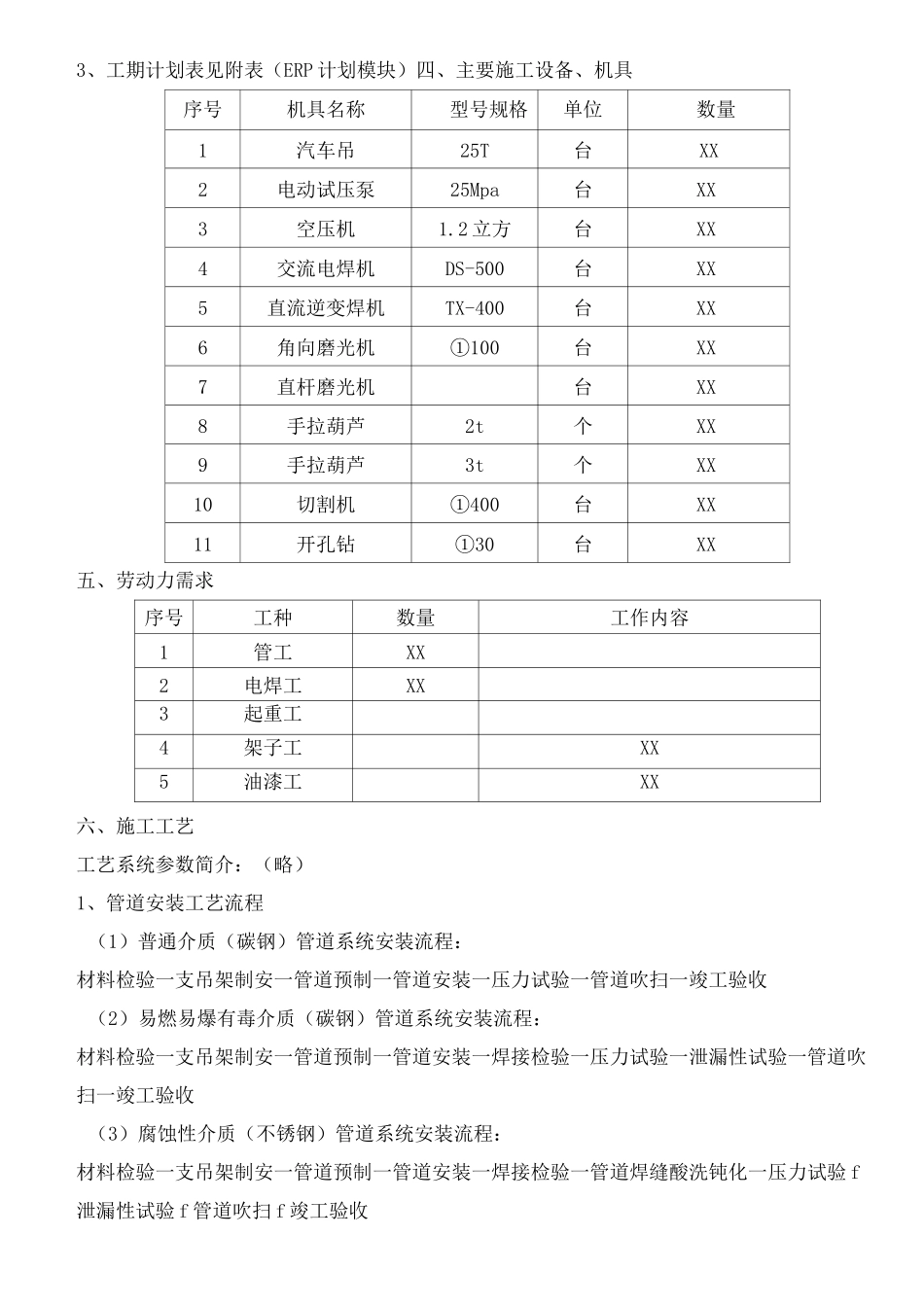

一、工程特点本作业指导书适用于 XX 化工厂 XX 装置安装工程管道安装作业，本工程包括主装置、加氢、冷冻站、空压站、导热油站、氢气供应系统、消防水、循环水、成品罐区与包装、原料罐区、中间品罐区、酸碱罐区等的工艺管道安装。本工程项目为新建项目，工程中管道的主要工作量在主装置上。全厂给水和消防管道布置面广。工艺管道所使用的管子、阀门及配件，型号规格较多，材质涉及面广。工艺管道输送的工艺介质多，有部分工艺管道的介质为易爆、易燃物、有毒物，此类系统的管道是在全密闭的操作环境和一定温度和压力的条件下进行生产，管道安装的严密性要求和洁净度相对较高，管道的流程较为复杂。二、编制依据：1、XXX 化工设计院的工艺管道施工图纸2、《工业金属管道工程施工及验收规范》GB50235-20103、《现场设备、工业管道焊接工程施工及验收规范》GB50236-20114、《工业设备及管道绝热工程施工及验收规范》GB50126-20085、《工业金属管道工程质量检验评定标准》GB50184-20116、《压力管道安全技术监察规程-工业管道》TSGD0001-20097、《石油化工金属管道工程施工质量验收规范》GB-50517-20108、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-2011三、主要工程量、工期1、根据设计院图纸，本工程的管道工程量明细如下装置名称管道种类管道数量主装置柴油、汽油、氢气、氮气等管道约 12000m加氢装置XXXXXXX约 XXXXmXXXXXXXXXX2、本工程压力管道种类复杂，焊接要求高，具体工程量如下：装置名称管道规格材质管道等级焊口个数寸口数主装置©325X1215CrMoGC2****©219X2020GGC2****加氢装置©273X2215CrMoGC2****©219X1820#GC2****根据管段表填写3、工期计划表见附表（ERP 计划模块）四、主要施工设备、机具序号机具名称型号规格单位数量1汽车吊25T台XX2电动试压泵25Mpa台XX3空压机1.2 立方台XX4交流电焊机DS-500台XX5直流逆变焊机TX-400台XX6角向磨光机①100台XX7直杆磨光机台XX8手拉葫芦2t个XX9手拉葫芦3t个XX10切割机①400台XX11开孔钻①30台XX五、劳动力需求序号工种数量工作内容1管工XX2电焊工XX3起重工4架子工XX5油漆工XX六、施工工艺工艺系统参数简介：（略）1、管道安装工艺流程（1）普通介质（碳钢）管道系统安装流程：材料检验一支吊架制安一管道预制一管道安装一压力试验一管道吹扫一竣工验收（2）易燃易爆有毒介质（碳钢）管道系统安装流程：材料检验一支吊架制安一管道预制一管道安装一焊接检验一压力试验一泄...
