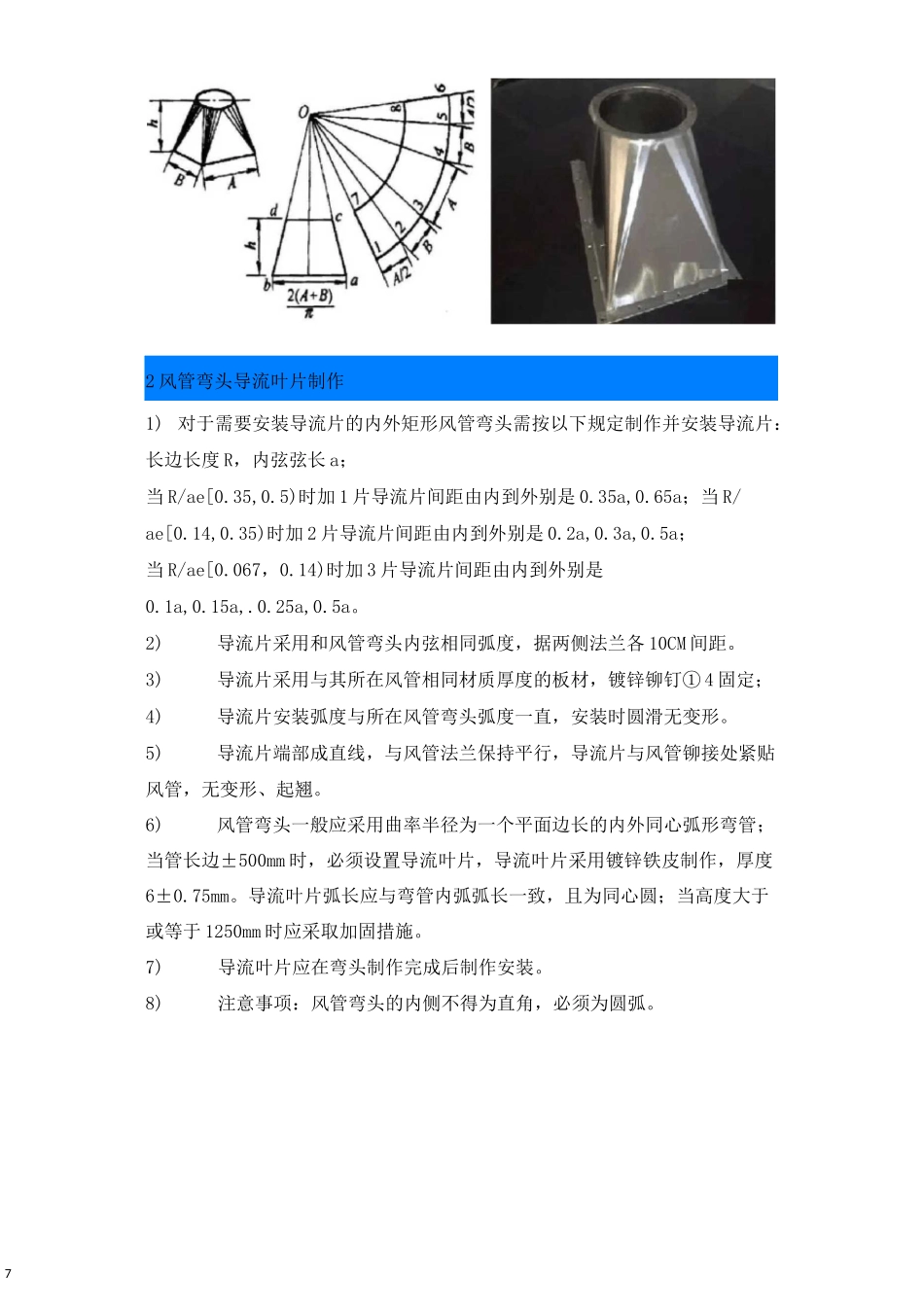

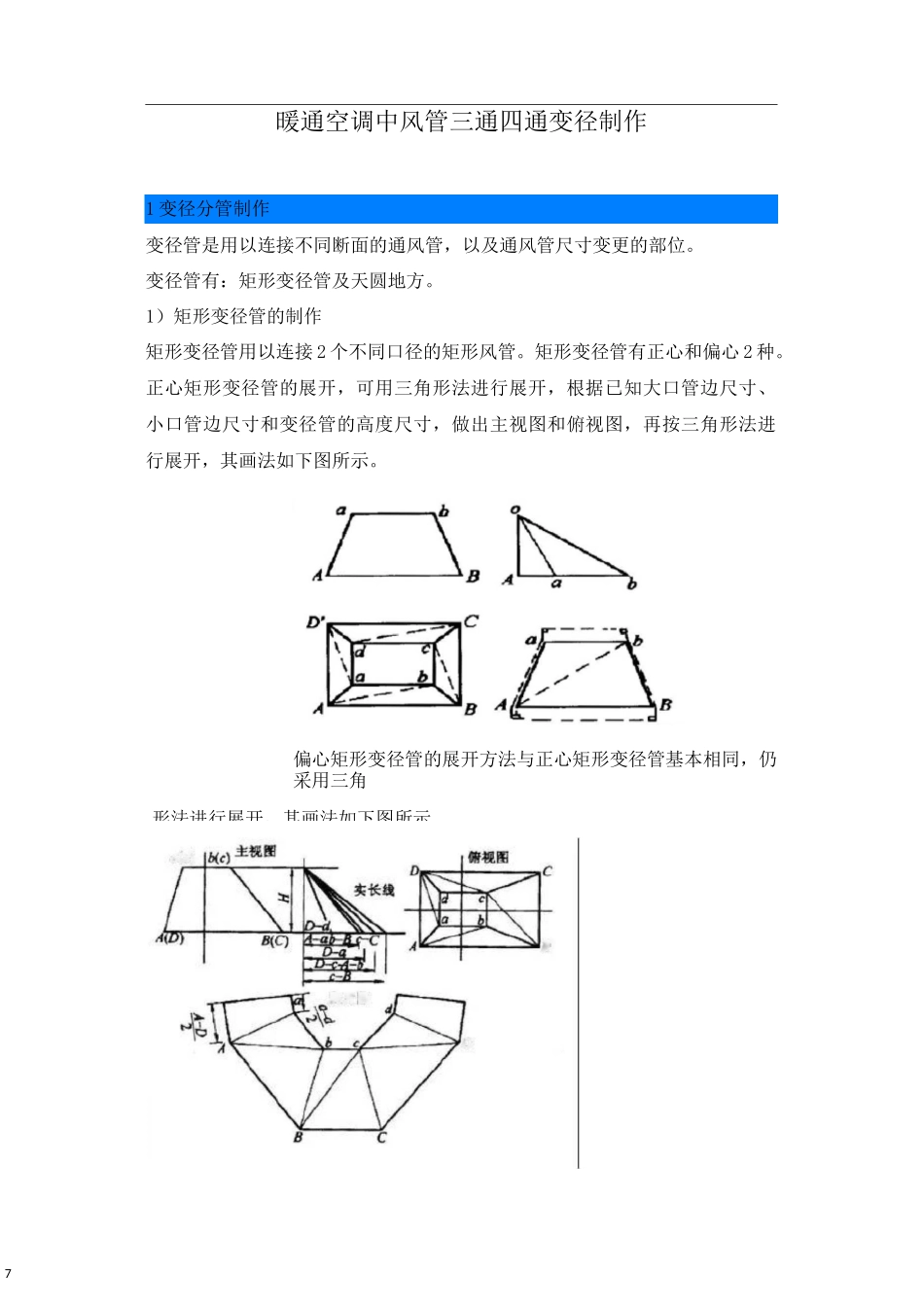

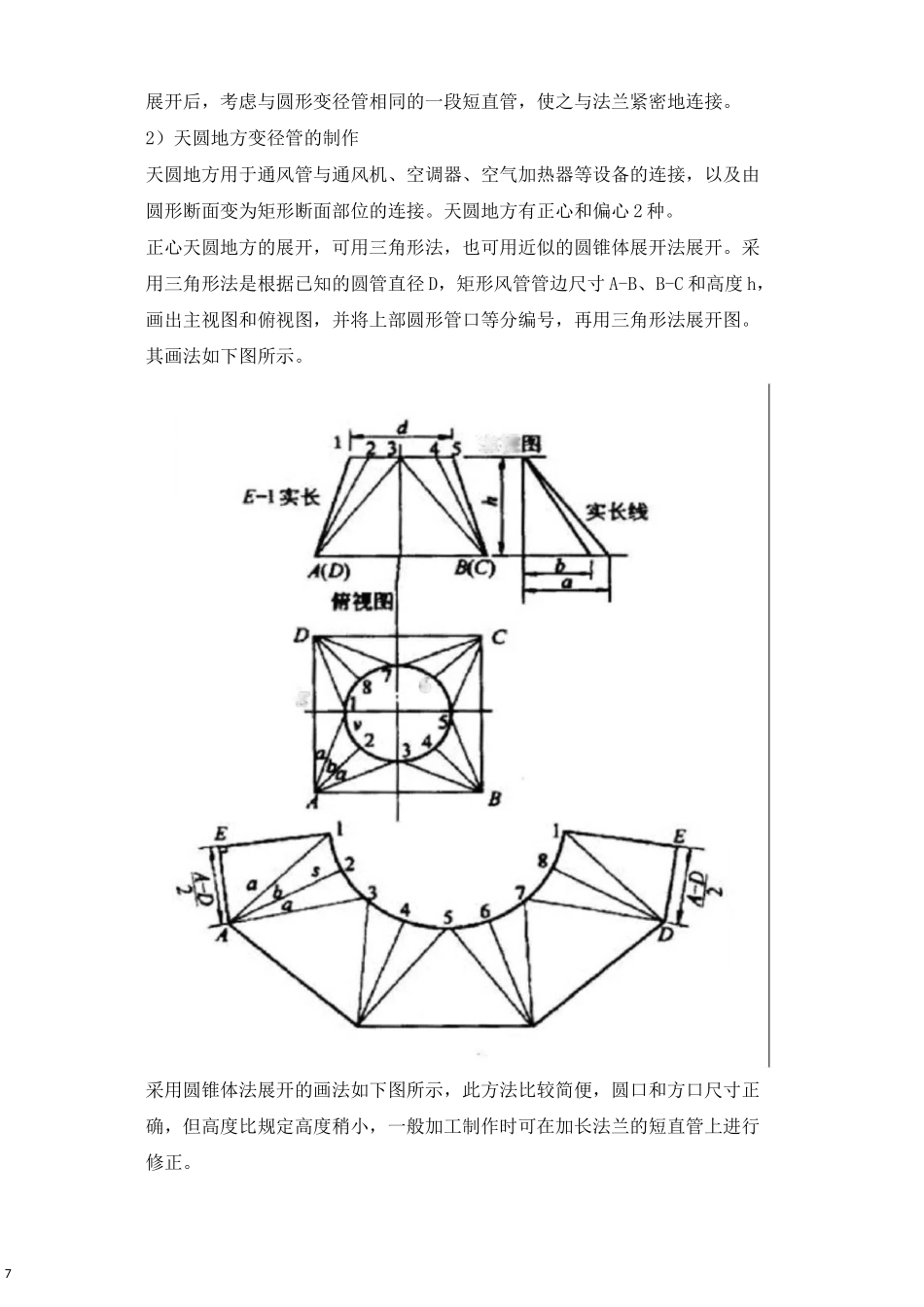

7aidB屣开Z形法进行展开，其画法如下图所示。暖通空调中风管三通四通变径制作1 变径分管制作变径管是用以连接不同断面的通风管，以及通风管尺寸变更的部位。变径管有：矩形变径管及天圆地方。1）矩形变径管的制作矩形变径管用以连接 2 个不同口径的矩形风管。矩形变径管有正心和偏心 2 种。正心矩形变径管的展开，可用三角形法进行展开，根据已知大口管边尺寸、小口管边尺寸和变径管的高度尺寸，做出主视图和俯视图，再按三角形法进行展开，其画法如下图所示。偏心矩形变径管的展开方法与正心矩形变径管基本相同，仍采用三角主6E7展开后，考虑与圆形变径管相同的一段短直管，使之与法兰紧密地连接。2）天圆地方变径管的制作天圆地方用于通风管与通风机、空调器、空气加热器等设备的连接，以及由圆形断面变为矩形断面部位的连接。天圆地方有正心和偏心 2 种。正心天圆地方的展开，可用三角形法，也可用近似的圆锥体展开法展开。采用三角形法是根据已知的圆管直径 D，矩形风管管边尺寸 A-B、B-C 和高度 h，画出主视图和俯视图，并将上部圆形管口等分编号，再用三角形法展开图。其画法如下图所示。采用圆锥体法展开的画法如下图所示，此方法比较简便，圆口和方口尺寸正确，但高度比规定高度稍小，一般加工制作时可在加长法兰的短直管上进行修正。72 风管弯头导流叶片制作1) 对于需要安装导流片的内外矩形风管弯头需按以下规定制作并安装导流片：长边长度 R，内弦弦长 a；当 R/ae[0.35,0.5)时加 1 片导流片间距由内到外别是 0.35a,0.65a；当 R/ae[0.14,0.35)时加 2 片导流片间距由内到外别是 0.2a,0.3a,0.5a；当 R/ae[0.067，0.14)时加 3 片导流片间距由内到外别是0.1a,0.15a,.0.25a,0.5a。2)导流片采用和风管弯头内弦相同弧度，据两侧法兰各 10CM 间距。3)导流片采用与其所在风管相同材质厚度的板材，镀锌铆钉① 4 固定；4)导流片安装弧度与所在风管弯头弧度一直，安装时圆滑无变形。5)导流片端部成直线，与风管法兰保持平行，导流片与风管铆接处紧贴风管，无变形、起翘。6)风管弯头一般应采用曲率半径为一个平面边长的内外同心弧形弯管；当管长边±500mm 时，必须设置导流叶片，导流叶片采用镀锌铁皮制作，厚度6±0.75mm。导流叶片弧长应与弯管内弧弧长一致，且为同心圆；当高度大于或等于 1250mm 时应采取加固措施。7)导流叶片应在弯头制作完成后制作安装。8)注意事项：风管弯头的内侧不得为直角，必须为圆弧。73...
