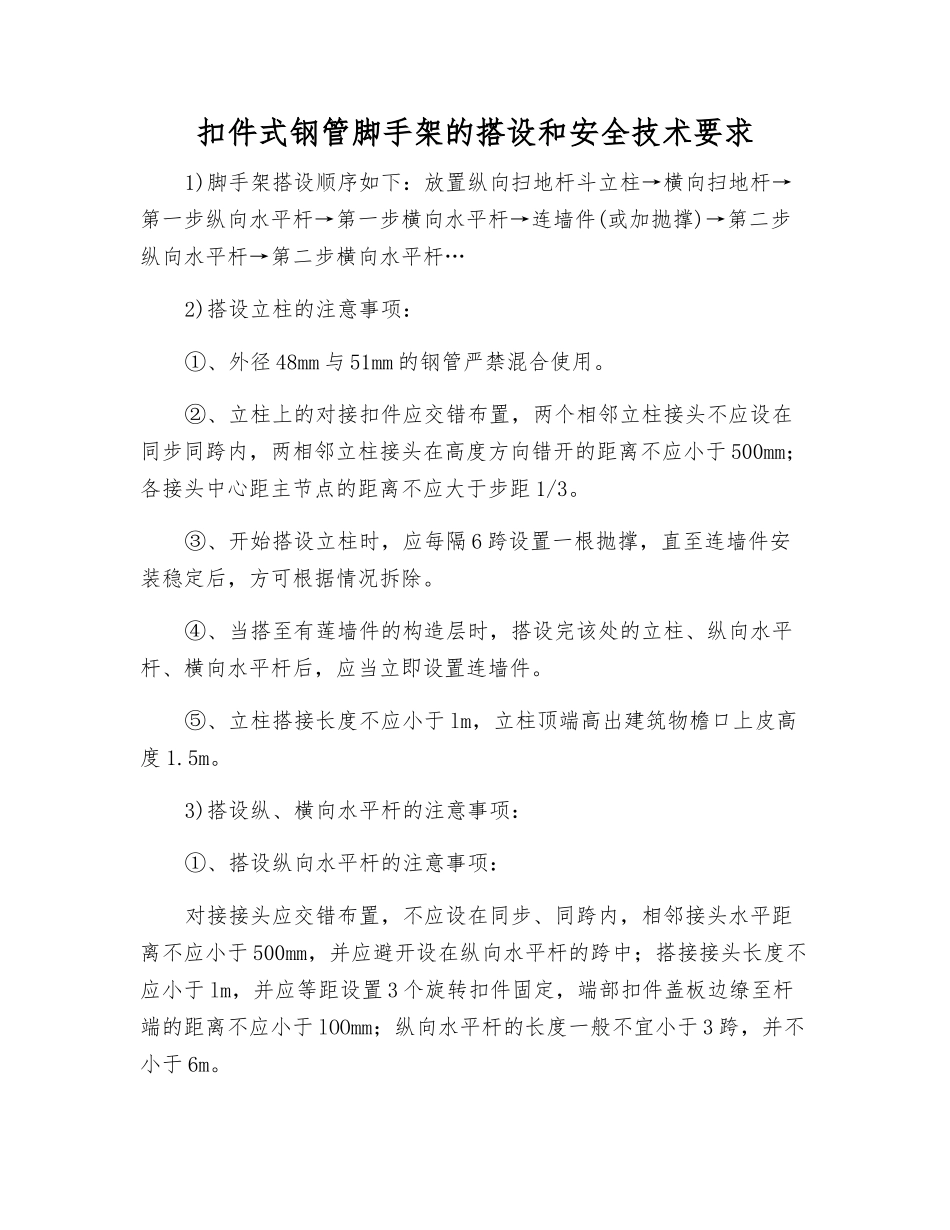

扣件式钢管脚手架的搭设和安全技术要求

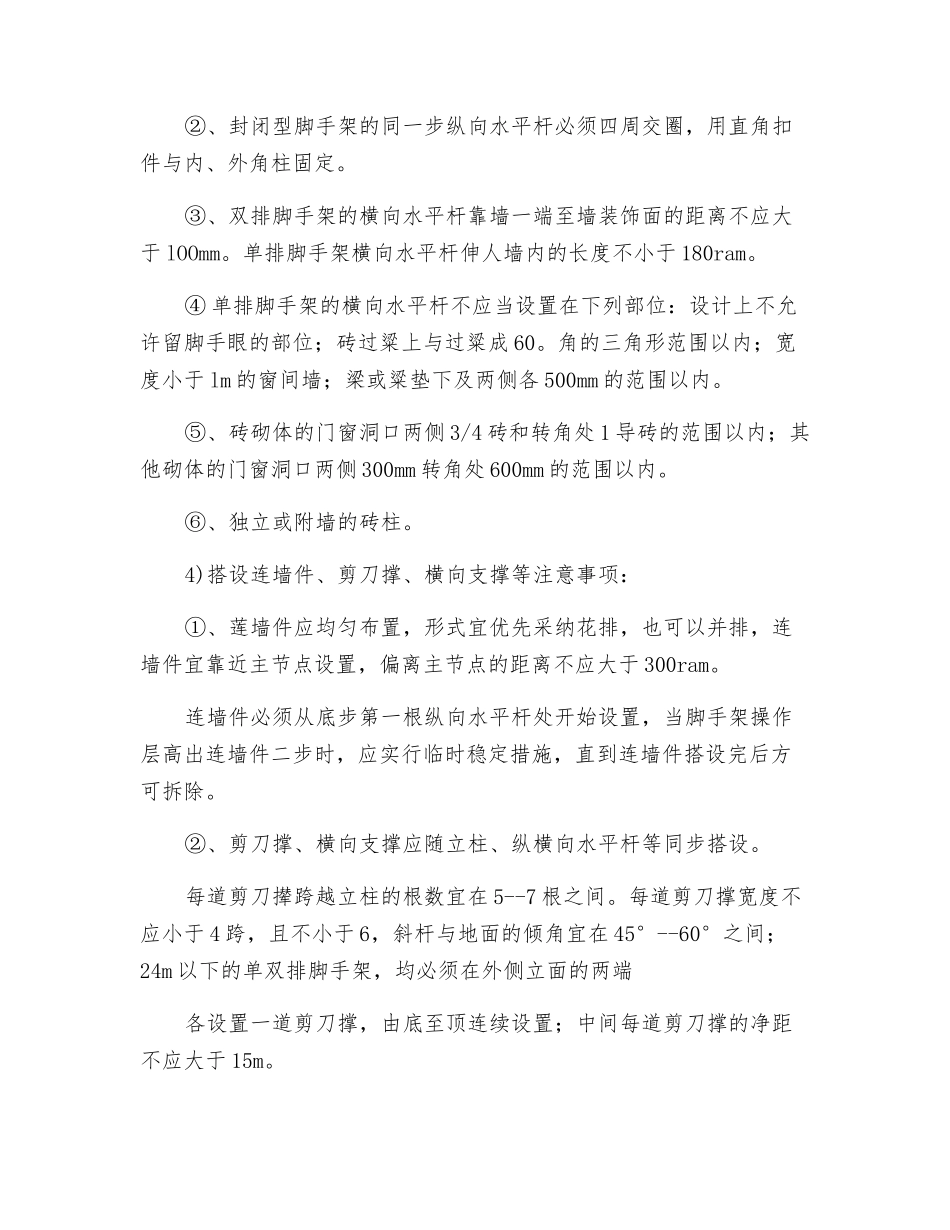

扣件式钢管脚手架的搭设和安全技术要求1)脚手架搭设顺序如下：放置纵向扫地杆斗立柱→横向扫地杆→第一步纵向水平杆→第一步横向水平杆→连墙件(或加抛撑)→第二步纵向水平杆→第二步横向水平杆…2)搭设立柱的注意事项：①、外径 48mm 与 51mm 的钢管严禁混合使用。②、立柱上的对接扣件应交错布置，两个相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于 500mm；各接头中心距主节点的距离不应大于步距 1/3。③、开始搭设立柱时，应每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。④、当搭至有莲墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后，应当立即设置连墙件。⑤、立柱搭接长度不应小于 lm，立柱顶端高出建筑物檐口上皮高度 1.5m。3)搭设纵、横向水平杆的注意事项：①、搭设纵向水平杆的注意事项：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于 500mm，并应避开设在纵向水平杆的跨中；搭接接头长度不应小于 lm，并应等距设置 3 个旋转扣件固定，端部扣件盖板边缭至杆端的距离不应小于 lOOmm；纵向水平杆的长度一般不宜小于 3 跨，并不小于 6m。②、封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定。③、双排脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大于 lOOmm。单排脚手架横向水平杆伸人墙内的长度不小于 180ram。④ 单排脚手架的横向水平杆不应当设置在下列部位：设计上不允许留脚手眼的部位；砖过粱上与过粱成 60。角的三角形范围以内；宽度小于 lm 的窗间墙；梁或粱垫下及两侧各 500mm 的范围以内。⑤、砖砌体的门窗洞口两侧 3/4 砖和转角处 1 导砖的范围以内；其他砌体的门窗洞口两侧 300mm 转角处 600mm 的范围以内。⑥、独立或附墙的砖柱。4)搭设连墙件、剪刀撑、横向支撑等注意事项：①、莲墙件应均匀布置，形式宜优先采纳花排，也可以并排，连墙件宜靠近主节点设置，偏离主节点的距离不应大于 300ram。连墙件必须从底步第一根纵向水平杆处开始设置，当脚手架操作层高出连墙件二步时，应实行临时稳定措施，直到连墙件搭设完后方可拆除。②、剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设。每道剪刀撵跨越立柱的根数宜在 5--7 根之间。每道剪刀撑宽度不应小于 4 跨，且不小于 6，斜杆与地面的倾角宜在 45°--60°之间；24m 以下的单双排脚手架，均必须在外侧立...
