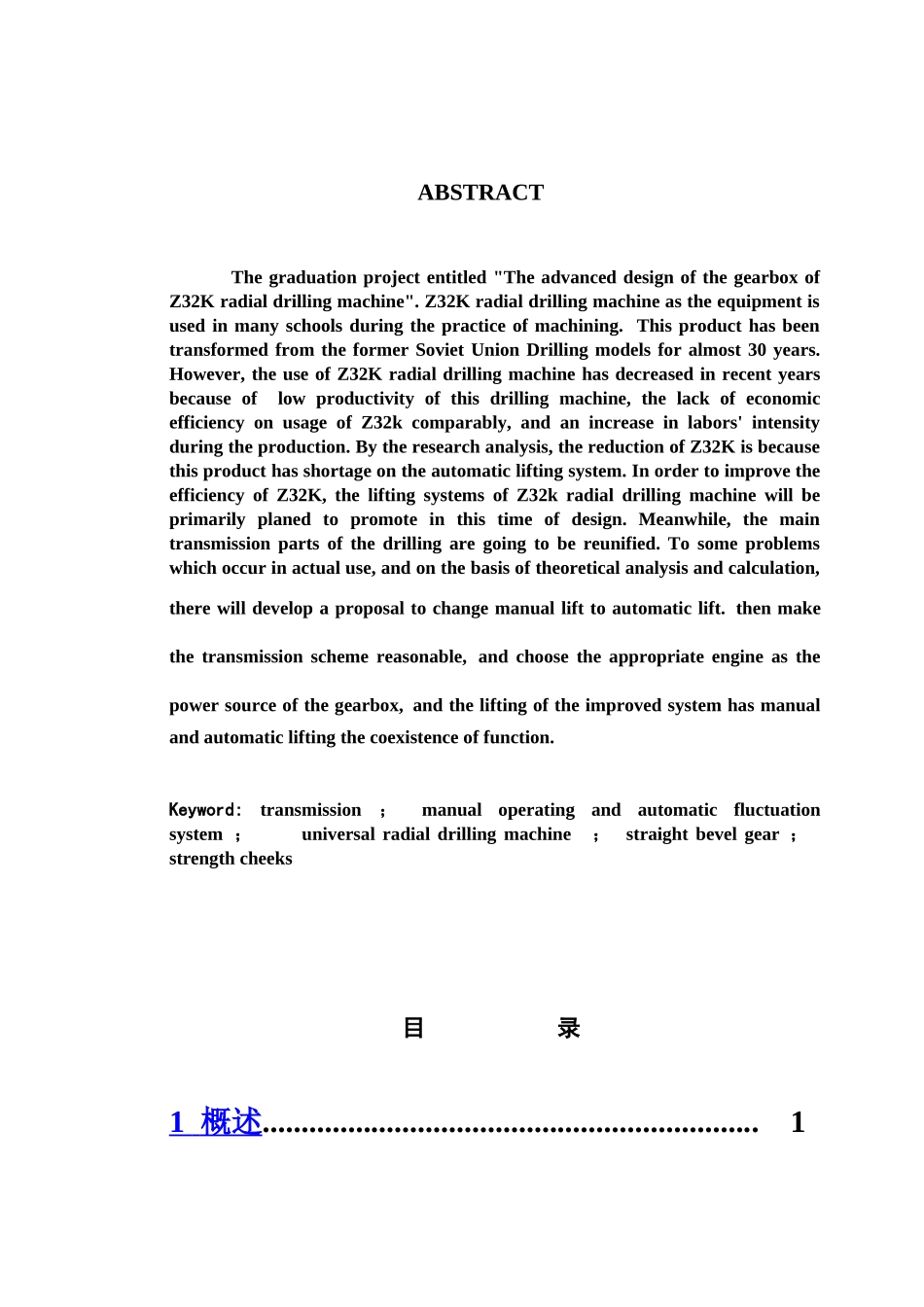

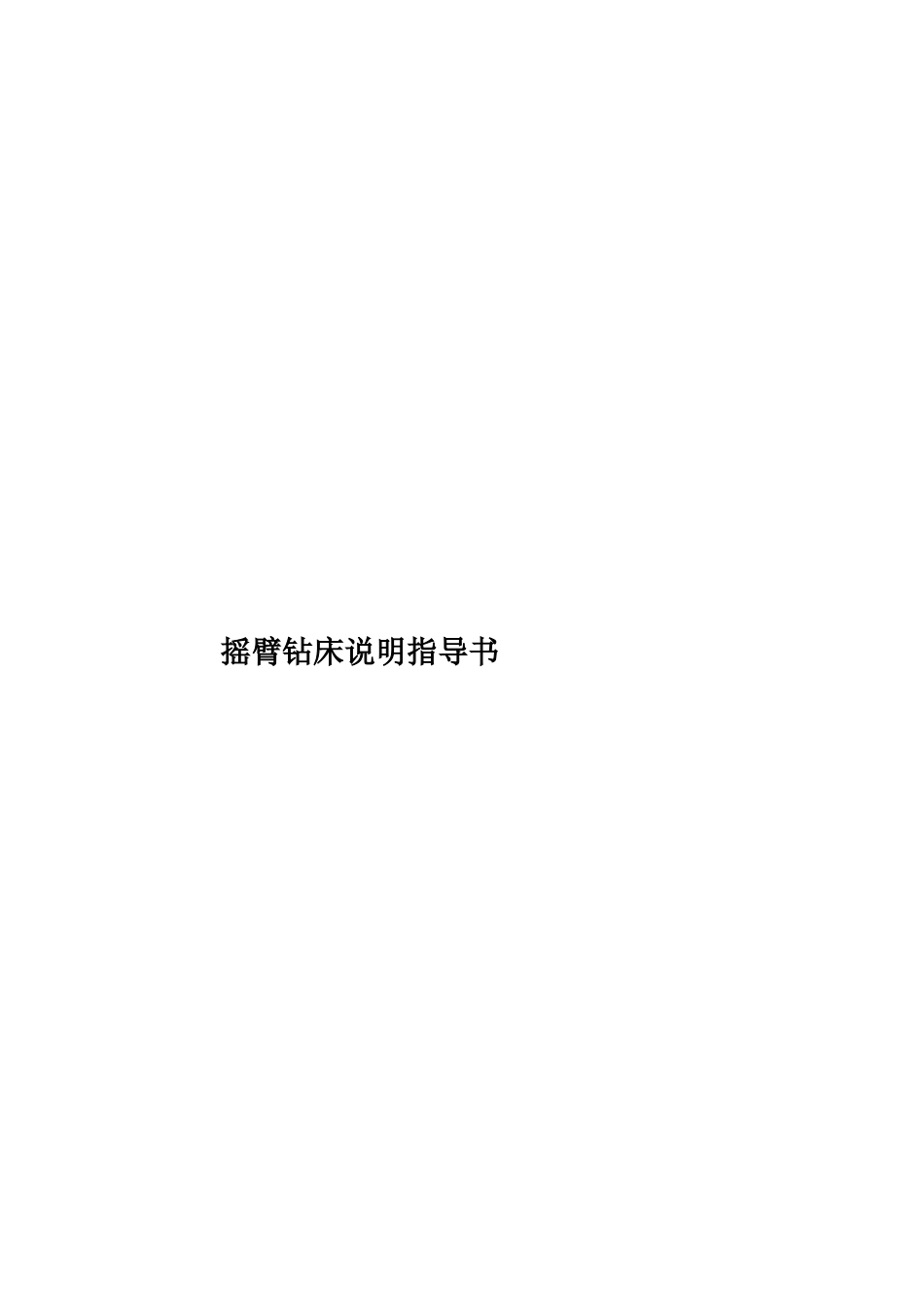

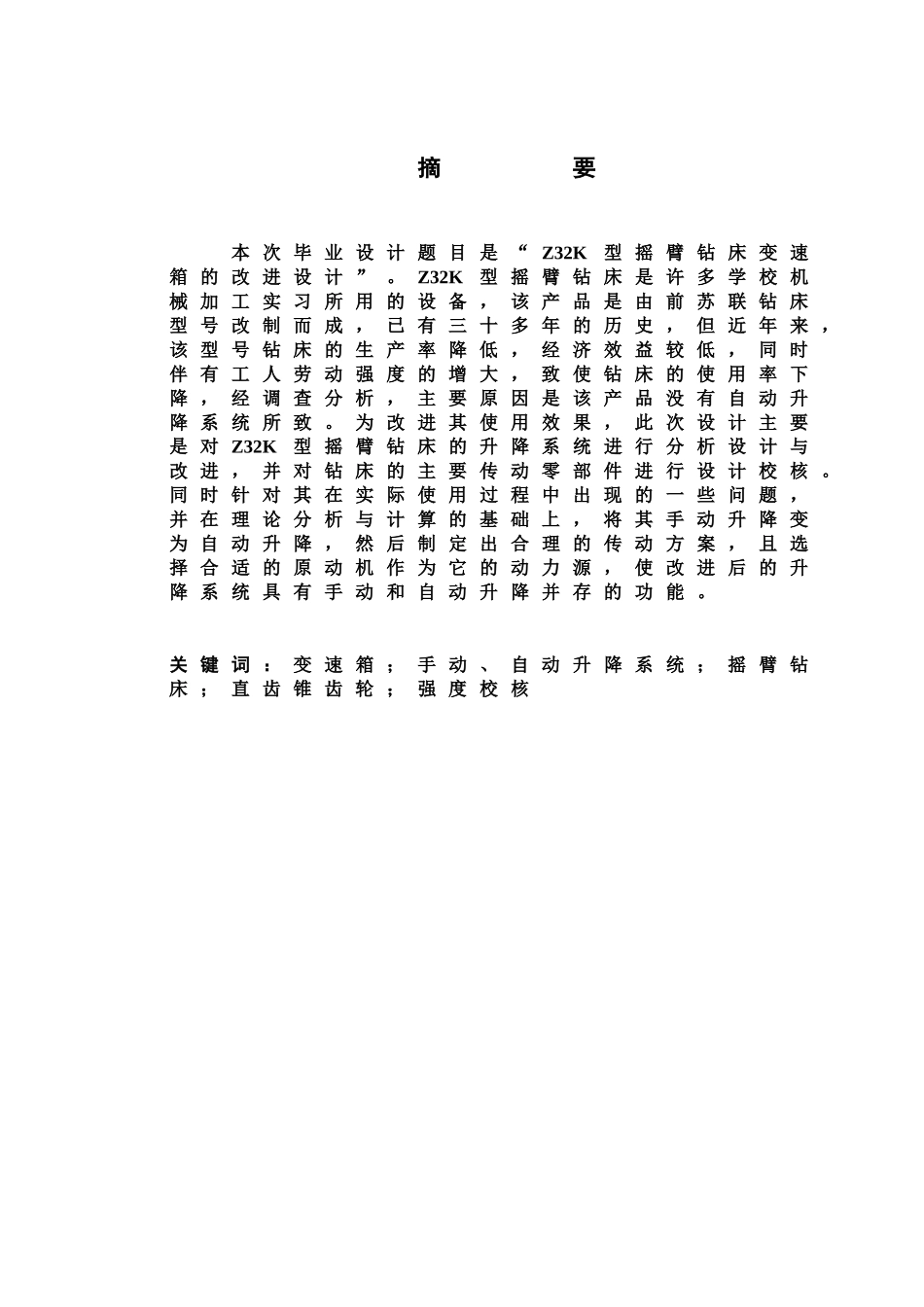

摇臂钻床说明指导书 摘 要本 次 毕 业 设 计 题 目 是 “ Z32K型 摇 臂 钻 床 变 速箱 的 改 进 设 计 ” 。 Z32K型 摇 臂 钻 床 是 许 多 学 校 机械 加 工 实 习 所 用 的 设 备 ， 该 产 品 是 由 前 苏 联 钻 床型 号 改 制 而 成 ， 已 有 三 十 多 年 的 历 史 ， 但 近 年 来 ，该 型 号 钻 床 的 生 产 率 降 低 ， 经 济 效 益 较 低 ， 同 时伴 有 工 人 劳 动 强 度 的 增 大 ， 致 使 钻 床 的 使 用 率 下降 ， 经 调 查 分 析 ， 主 要 原 因 是 该 产 品 没 有 自 动 升降 系 统 所 致 。 为 改 进 其 使 用 效 果 ， 此 次 设 计 主 要是 对 Z32K型 摇 臂 钻 床 的 升 降 系 统 进 行 分 析 设 计 与改 进 ， 并 对 钻 床 的 主 要 传 动 零 部 件 进 行 设 计 校 核 。同 时 针 对 其 在 实 际 使 用 过 程 中 出 现 的 一 些 问 题 ，并 在 理 论 分 析 与 计 算 的 基 础 上 ， 将 其 手 动 升 降 变为 自 动 升 降 ， 然 后 制 定 出 合 理 的 传 动 方 案 ， 且 选择 合 适 的 原 动 机 作 为 它 的 动 力 源 ， 使 改 进 后 的 升降 系 统 具 有 手 动 和 自 动 升 降 并 存 的 功 能 。关 键 词 ： 变 速 箱 ； 手 动 、 自 动 升 降 系 统 ； 摇 臂 钻床 ； 直 齿 锥 齿 轮 ； 强 度 校 核ABSTRACTThe graduation project entitled "The advanced design of the gearbox of Z32K radial drilling machine". Z32K radial drilling machine as the equipment is used in many schools during the practice of machining. This product has been transformed from the former Soviet Union Drilling models for almost 30 years. However, the use of Z32K radial drilling machine has decreased in recent years because of low productivity of this drilling machine, the lack of economic efficiency on usage of Z32k comparably, and an increase in labors' intensity during...
